这样的焊接方式如何标注

fireonwood · 发表于 2008-3-17 18:33:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

一个圆盘状的零件焊接在平板上，只焊四处，非圆周焊，如何用符合标准的焊接符号表达？

aqaq521 · 发表于 2008-3-17 22:32:31

原帖由 fireonwood 于 2008-3-17 18:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 [' [4 j) l$ _0 o: F! s" w一个圆盘状的零件焊接在平板上，只焊四处，非圆周焊，如何用符合标准的焊接符号表达？

见下面的国家标准，供你参考

aqaq521 · 发表于 2008-3-17 22:33:53

原帖由 fireonwood 于 2008-3-17 18:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 x: W: \$ z2 z! f/ Z# _/ M% J/ ~一个圆盘状的零件焊接在平板上，只焊四处，非圆周焊，如何用符合标准的焊接符号表达？

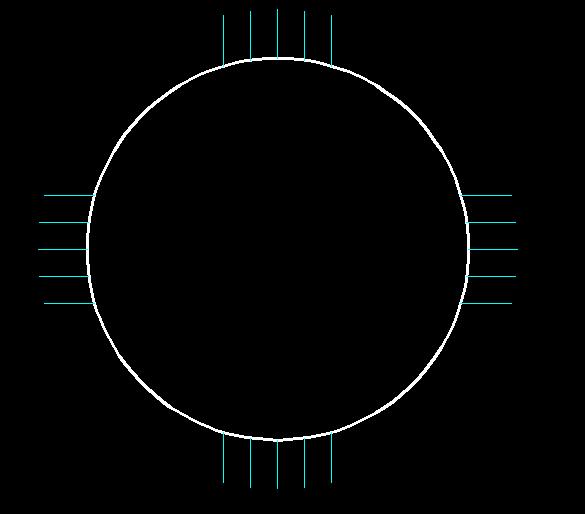

再给你发个参考，表达的方式较多，你可以采用多个视图的方式，注意标注焊接区的形状和高度等信息

fireonwood · 发表于 2008-3-17 23:48:48

未解决，继续求助
直接给个解答吧

2374 · 发表于 2008-3-18 07:02:02

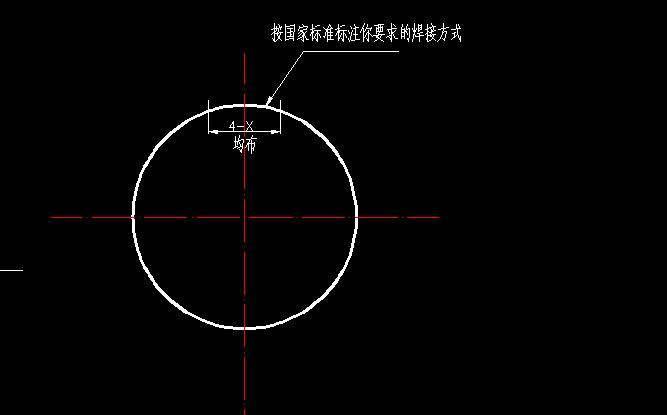

这样表示你看是否清楚，图中4－X是指4处长度为X的焊缝，均布是指焊缝是圆周4处均布，箭头所指的焊接符号请查国家标准，选择符合你设计要求的标准标注

shifeng18 · 发表于 2008-3-18 09:20:43

可以按间断焊方法标注。标注清楚焊缝长度、间隔长度、焊缝高度等等。

hbh0606 · 发表于 2008-3-18 14:50:30

可以在侧视图上标注出焊接的位置、焊接高度较为简单，在主视图上做一下简单说明。

LRH1111 · 发表于 2008-4-21 09:04:41
