关于O型圈的装配配合

shlinzh · 发表于 2008-3-12 19:51:25

提示: 作者被禁止或删除内容自动屏蔽

BVBV · 发表于 2008-3-12 19:59:17

可以用中心线重合加O型圈基准面到环槽距离（=槽宽一半）

kenko · 发表于 2008-3-12 20:10:10

画中心线，中心线重合配合，表面与槽壁相切，在隐藏中心线。

lg110 · 发表于 2008-3-12 20:23:43

画O形圈时最好以中心线在原点旋转 O形圈截面也定义好
装配时以面与槽面定义就可以了

ziyeteng · 发表于 2008-3-12 21:14:36

又学到新东西了,感谢楼上.

Wuzx · 发表于 2008-3-13 10:17:37

回十一狼
发的好东东是什么版本，我打不开，我用的的是SW07

lg110 · 发表于 2008-3-13 11:39:29

原帖由 Wuzx 于 2008-3-13 10:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 Y9 i3 C v' C7 }+ h. L回十一狼
+ T3 w. q; W# ~' u/ H- U% W& T2 I发的好东东是什么版本，我打不开，我用的的是SW07

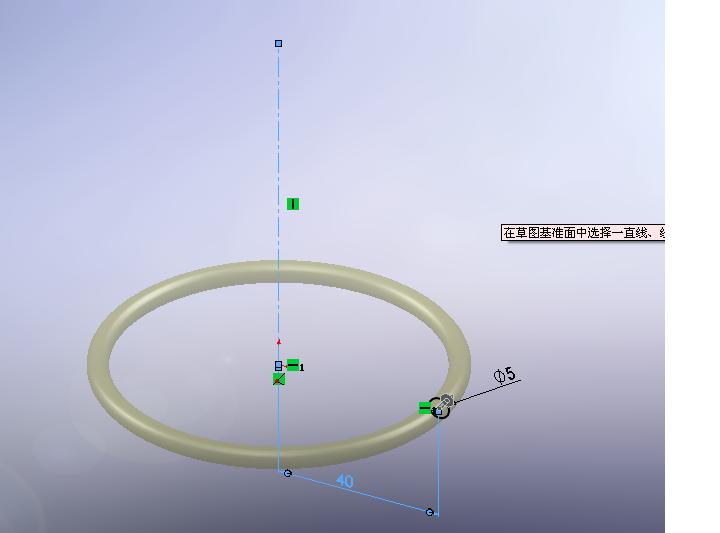

O型圈的装配我的是08版的

bobtang · 发表于 2008-3-13 13:22:14

以一个轴心线同轴，以及一个面重合就行了啊

btming · 发表于 2008-3-13 13:36:11

3楼正解!!!!!!!!

dqhhero · 发表于 2008-3-13 14:09:07

楼上几位说的没错，SW的装配挺容易的。

gongxingdong · 发表于 2008-3-13 17:10:32

可以用临时轴线进行配合，外圆与槽面相切

BVBV · 发表于 2008-3-13 22:04:54

大家说的是不是有问题：O型圈的截面直径比槽宽要大，用相切不对吧？槽的一个面相切了，另一个面怎么办？

wangsb1962 · 发表于 2008-4-9 16:45:08

装配状态的O形圈应画成椭圆截面的,长径和宽同,短径和槽深同,装配时先让中心线(临时中心线)和槽中心重合,再使椭圆表面与槽一侧相切.

helloyf · 发表于 2008-4-10 08:32:55

原帖由 BVBV 于 2008-3-13 22:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ |# _ d4 d. m+ D- W: \大家说的是不是有问题：O型圈的截面直径比槽宽要大，用相切不对吧？槽的一个面相切了，另一个面怎么办？

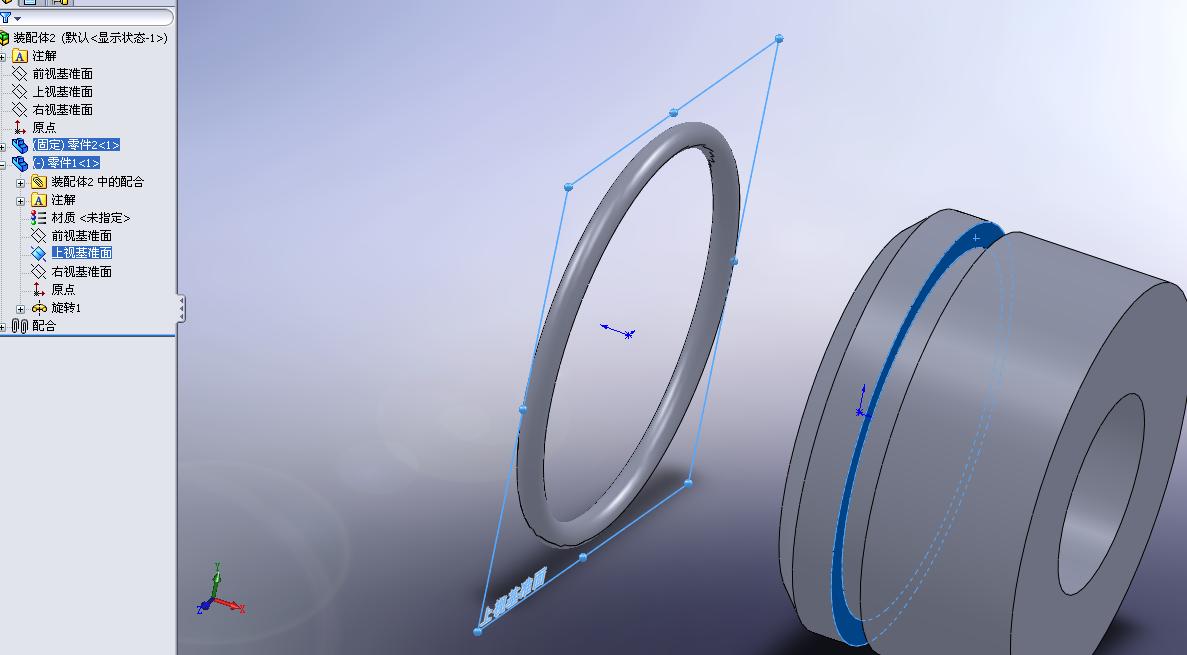

不用相切，用O型圈的中心圆面与槽的某一面偏移槽宽的一半做配合，再加上个同心配合。
