智能扣件的为何不能自动匹配？

渔樵 · 发表于 2008-3-4 15:30:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

最近用智能扣件时出现了一个问题。
扣件的长度有时能与孔匹配有时却不能，不知道是设置有问题还是做法有问题，还是软件有问题？特向大家请教。
反复的试了几次，两个零件重叠在一起时，从第2个零件打孔到第一个零件时，能成功，反过来时却只不能贯穿全部零件。
下面附上我的part。

guoquanfeng · 发表于 2008-3-4 18:21:50

两个是不是都是用异型孔特征钻的，如用切除，可能不行。

sojean · 发表于 2008-3-4 18:57:37

我也想知道这个问题``````

渔樵 · 发表于 2008-3-5 14:10:50

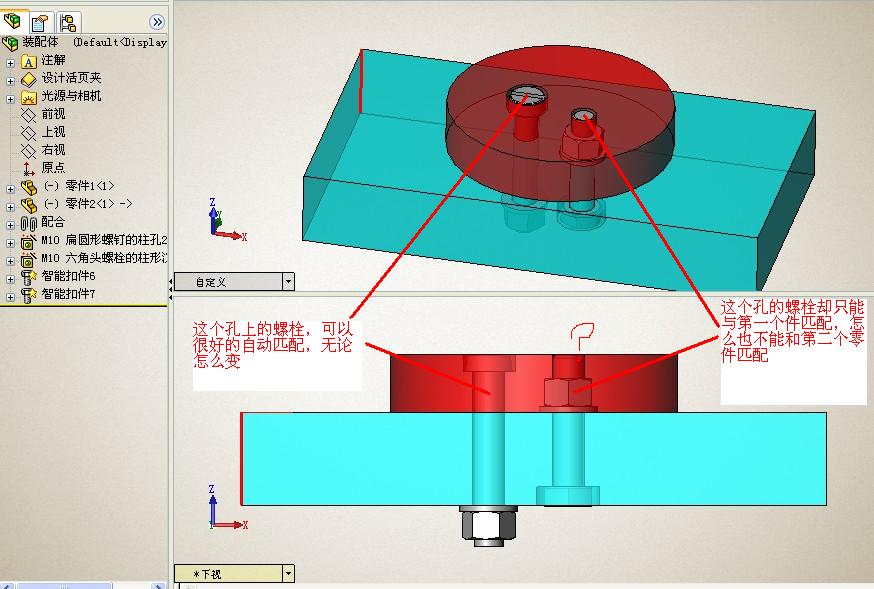

两个都是在装配体内用异形孔向导做的孔，然后用智能扣件，结果如图，有一面怎么做都可以自动匹配，有一面怎么都不行，我都快郁闷死了，难道有方向性？

渔樵 · 发表于 2008-3-6 08:19:03

自己顶！希望能得到解答！

guoquanfeng · 发表于 2008-3-6 20:07:14

选择异形空时，换另一面试一试再智能化

渔樵 · 发表于 2008-3-13 14:00:12

没有让人满意的答案，自己顶！

hidingman · 发表于 2008-3-14 00:28:06

版主也要四方求救

:funk: :funk:

渔樵 · 发表于 2008-3-14 08:29:51

版主也是普通人，当然有不懂之处了。

gneful · 发表于 2008-3-14 10:58:25

看过楼主的图，发现孔的定位草图是3D草图，可能这是引起配合方向错误的原因。
建议尽量使用2D草图作为定位草图。

先选择智能孔向导命令，再选择孔位置，此时插入的为3D草图
先选择平面，再选择智能孔向导命令，此时插入的为2D草图

gneful · 发表于 2008-3-14 11:40:11

另外，智能扣件添加的特征可以手动修改的

例如垫片配合面不正确，可以自己编辑垫片的面重合配合。

其实智能扣件还不是很完美，我在使用时手动修改是常有的事

ayon · 发表于 2008-3-14 12:05:23

:D :D 智能扣件，我用起来感觉和摸奖差不多，实在找不到规律，不过里面似乎有个可以改变上下顺序的选项

hidingman · 发表于 2008-3-14 19:09:52

原帖由 gneful 于 2008-3-14 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 A9 _7 e6 Z- a- e. `4 B看过楼主的图，发现孔的定位草图是3D草图，可能这是引起配合方向错误的原因。* L& O. U) x+ \& h9 m- W+ c' D7 d
建议尽量使用2D草图作为定位草图。
6 t3 U( K9 U$ J. D) r% X3 l" ]( U Z! k+ W8 F$ ?
先选择智能孔向导命令，再选择孔位置，此时插入的为3D草图1 l: W* J( j* j
先选择平面，再选择智能孔向导命令， ...

這才是問題所在正解 good

che-zp · 发表于 2008-3-14 22:23:33

两处螺孔的螺栓插入方向也不一致

渔樵 · 发表于 2008-3-15 08:58:36

原帖由 gneful 于 2008-3-14 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 J- H4 [: A- ~5 H1 |& B! K+ b看过楼主的图，发现孔的定位草图是3D草图，可能这是引起配合方向错误的原因。) D- \1 @8 C7 V/ y- z2 ~$ y
建议尽量使用2D草图作为定位草图。 6 J% G* A9 K, f! p( c4 f
8 O; a8 G& U5 u: K( ^6 ?( R
先选择智能孔向导命令，再选择孔位置，此时插入的为3D草图
K& u* l% M m3 x. e& c先选择平面，再选择智能孔向导命令， ...

太谢谢了，原来这里还有区别

，刚试了下，可以了！
