caxa中如何画这图中虚线（必须用直线命令相对坐标，

lixiunashishui · 发表于 2008-3-3 17:32:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

附件图中的虚线直接用直线命令做出，而不许用图线修改的命令。

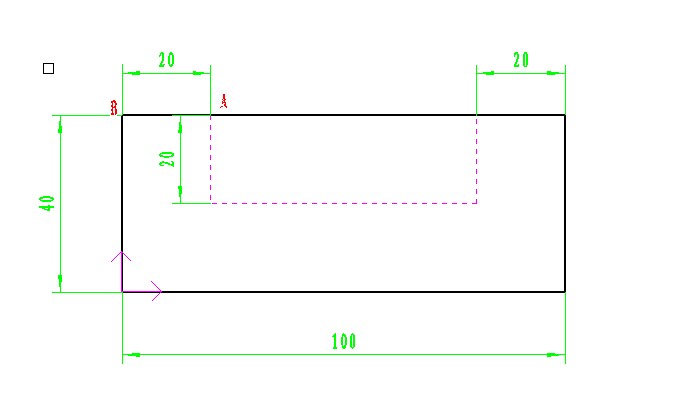

我是想这样做的，先做出100*40的粗实线矩形，可里面的三条虚线画A点我想用相对于B点绝对坐标@30，0键盘输入，但不知如何做到。http://file:///E:/李秀那/课程资料/caxa电子图板资料/tu1/自修稿/2图/1

dongchongxiacao · 发表于 2008-3-3 17:36:59

楼主检查一下，这里看不见附件哟。

lixiunashishui · 发表于 2008-3-4 15:46:48

附件图中的虚线直接用直线命令做出，而不许用图线修改的命令。
我是想这样做的，先做出100*40的粗实线矩形，可里面的三条虚线画A点我想用相对于B点绝对坐标@20，0键盘输入，但不知如何做到。

asencwx · 发表于 2008-3-4 16:15:00

可以先用划线的命令选中B点，然后取消，那样就确定了你要的基准点，然后用命令画就可以了

dongchongxiacao · 发表于 2008-3-4 16:22:15

楼主看看这个效果是不是你想要的？

看不清，从来一个。

录像39.rar (448.92 KB, 下载次数: 21)

lixiunashishui · 发表于 2008-3-4 17:23:12

如果画矩形中心不定在原点，而随意，那A点的坐标如何输入画出A点。换句话说，能不能直接捕捉到相距A点20的距离。CAD里有from功能，CAXA有没有实现此功能的命令（设置）。

木秀 · 发表于 2008-3-4 21:13:45

先定B点，然后相对坐标定出A点。这和ACAD命令是差不多的。

fanfu · 发表于 2008-3-5 07:32:10

原帖由 lixiunashishui 于 2008-3-4 17:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif# q$ d$ Y: _! m! w7 s/ ?9 U7 i- s
如果画矩形中心不定在原点，而随意，那A点的坐标如何输入画出A点。换句话说，能不能直接捕捉到相距A点20的距离。CAD里有from功能，CAXA有没有实现此功能的命令（设置）。

电子图板中不用FROM, 直接按F4即可指定参考点，然后使用相对坐标，而且可以直接使用@30表示X的相对坐标，Y一样，也可使用@,40表示Y方向的相对坐标，X不变。

lcr2306 · 发表于 2008-3-5 12:03:35

8楼是正解，选切换至虚线层，再画直线，按F4选择相对点，再输入@20,0就可以确定A点了

lixiunashishui · 发表于 2008-3-6 14:23:05

非常感谢8楼等朋友，我就是要的这个意思。同时也要可谢谢其他朋友的热心帮助。

小奏鸣曲 · 发表于 2008-3-6 19:01:31

哦.......

我也去试试,呵呵~

[ 本帖最后由小奏鸣曲于 2008-3-6 19:02 编辑 ]

gaoyns · 发表于 2008-3-7 10:49:36

“三条虚线画A点我想用相对于B点绝对坐标@20，0键盘输入”
输的绝对座标值不对，应输20，40即可得出A点，画直线方式改“正交”，向下输20，向右输60，向上输20，即画出三条虚线。若画出的三条不是虚线，可修改成虚线。
