[已解决] PROE画蚊香

[复制链接]
发表于 2008-2-27 14:21:55 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
大家好,我用PROE不久,请问用PROE画蚊香是用什么命令?可变截面扫描么?
' P# ~4 y% Y! f  c
  R4 R3 ~9 ^5 F. J& s& D/ a2 X[ 本帖最后由 majunli 于 2008-2-27 16:54 编辑 ]
 楼主| 发表于 2008-2-27 14:28:59 | 显示全部楼层 来自: 中国广东深圳
帮帮忙..在线等..谢谢!
发表于 2008-2-27 14:58:20 | 显示全部楼层 来自: 中国福建厦门
扫描就可以了啊……没什么吧?
发表于 2008-2-27 15:14:58 | 显示全部楼层 来自: 中国江西南昌
不知道。。。一起等吧
 楼主| 发表于 2008-2-27 15:23:44 | 显示全部楼层 来自: 中国广东深圳
螺旋线方程..OH..shit' `4 J) G. j' |

' ~4 D8 p! w9 |9 R这是一个我不知道的知识点..谁指点下??螺旋线方程怎么操作?
 楼主| 发表于 2008-2-27 16:34:15 | 显示全部楼层 来自: 中国广东深圳
还是草绘吧...麻烦了些
发表于 2008-2-27 16:54:05 | 显示全部楼层 来自: 中国广东中山
原帖由 小麦说 于 2008-2-27 14:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif; T4 I4 C5 c; M* v9 X# _; ~
大家好,我用PROE不久,请问用PROE画蚊香是用什么命令?可变截面扫描么?

) f* ~4 ?$ Q9 w& M+ ]# i0 ~+ w  @. e& j. r" e

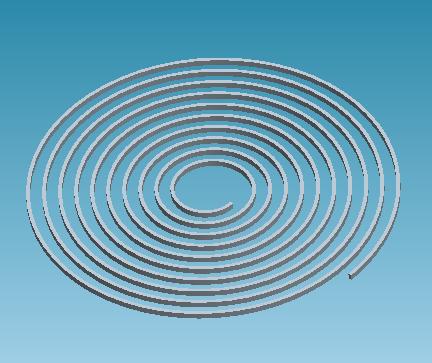

以前做的。发上来给你

juankuang.prt.rar

242.09 KB, 下载次数: 221

发表于 2008-2-27 20:31:54 | 显示全部楼层 来自: 中国江苏镇江
有意思,先看看
发表于 2008-2-27 20:46:10 | 显示全部楼层 来自: 中国四川泸州

看一看

希望能学习一下呀
发表于 2008-2-27 20:58:18 | 显示全部楼层 来自: 中国广东东莞
楼主想像力真是好啊
* o, R: }# v* `' F+ T螺旋线方程:
$ O* n: A$ I- M) K7 ~, _6 pr=t*(10*180)+1: V$ c: p; R9 Z  x; Y
theta=10+t*(20*180)
4 t& U5 f4 D7 l( N  R3 R! s1 fz=t- z8 e% d( ^, S* P' L6 G
或许有用$ ?. B6 p# {1 y, Y% W; o
5 s- E- k: ^% ^9 l) [' a8 [
[ 本帖最后由 zhanglili167 于 2008-2-27 21:04 编辑 ]

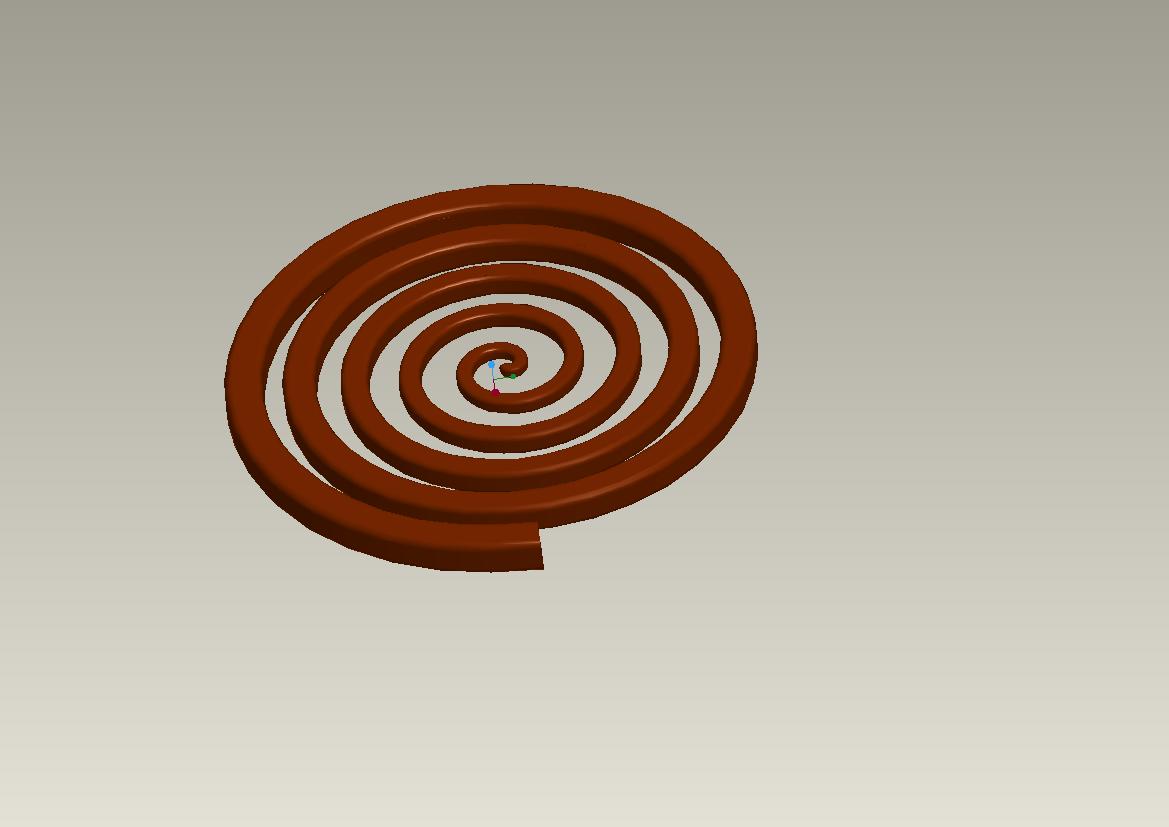

发表于 2008-3-1 10:44:10 | 显示全部楼层 来自: 中国山东莱芜
不知道是什么东东
发表于 2008-3-1 13:54:21 | 显示全部楼层 来自: 中国江苏苏州
看来我来晚了,呵呵。也来一个看一下。
% ^7 F3 \3 m8 w3 f上面朋友的尺寸有问题吧。

11.prt.rar

173 KB, 下载次数: 151

 楼主| 发表于 2008-3-17 08:52:13 | 显示全部楼层 来自: 中国广东深圳
学到了  谢谢,我可是用草绘.
发表于 2008-3-17 13:19:55 | 显示全部楼层 来自: 中国广东广州

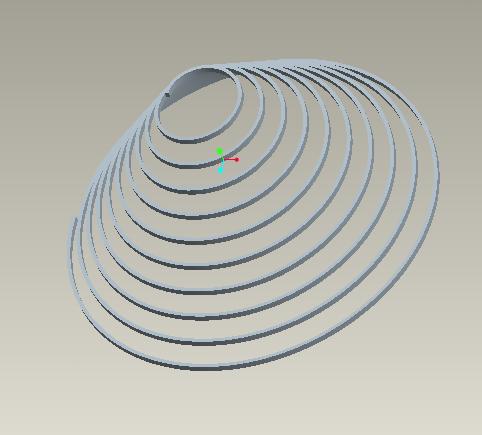

原帖由 majunli 于 2008-2-27 16:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 O0 n2 v0 N0 W( g
9 i  i3 v8 i/ ~
/ N6 F8 D8 l( Z, t6 `9 I1 p+ N以前做的。发上来给你

+ g$ @( I" X* a5 x为什么我做不到你的效果???
发表于 2008-3-17 20:36:53 | 显示全部楼层 来自: 中国浙江宁波
都用这么高的版本,我一个都打不开。
 楼主| 发表于 2008-3-18 08:22:24 | 显示全部楼层 来自: 中国广东深圳
我也和14楼的情况是一样的..现在正在研究中..
发表于 2008-3-18 09:34:02 | 显示全部楼层 来自: 中国山西太原
谢谢版主的分享,谢谢
发表于 2008-3-18 19:43:15 | 显示全部楼层 来自: 中国广东广州
原帖由 samuelmantou 于 2008-3-17 13:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& J1 `8 B6 N+ Y
2 r- B7 k) p4 ]1 U+ b为什么我做不到你的效果???
& E; G6 l5 m: V3 X
0 v  a- k4 |# H9 Y" P

+ b8 F5 v  H6 p: n) i- I那个公式中  a# q, U5 n, T  E$ h
r=t*(10*180)+1
5 _- m7 F0 }0 Xtheta=10+t*(20*180)
: X- F  Y8 z/ N9 G8 S9 `& I. T4 Rz=t+ l+ V2 G( X+ G6 [7 @

1 `! f2 B+ A" ^# C1 U) ~
. k  z8 W; V7 ?最后一行z=t改为z=0(随便一个常数)。" M+ @! r( ]3 B& e6 U# m
再试试。
发表于 2008-3-19 13:20:59 | 显示全部楼层 来自: 中国浙江金华
原帖由 aianzi 于 2008-3-18 19:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif( }' D: U. F0 m( E$ V" X8 I
: P$ ~8 O/ x/ \1 T+ a& r% v

( a+ k3 a+ D6 m0 E+ s; |( c! Z
3 l* k4 @: \: ^$ J6 `+ j那个公式中
3 L" @+ Z, _: _$ }' {r=t*(10*180)+1" u; `( d4 e% Z* M. ]1 {
theta=10+t*(20*180)
0 K! [+ ~+ u( s4 fz=t$ S, n& `8 x+ J" Y8 L4 M

9 b. ?4 O4 V1 K$ x3 r( P. W( D/ D# H, N
最后一行z=t改为z=0(随便一个常数)。* f5 H, f6 S9 |
再试试。

8 |: Y3 s& A- r2 Y6 B( o: n) ?( c9 k$ X
他做的那模型好像没用到方程啊,哪里可以打开
发表于 2008-3-19 13:33:15 | 显示全部楼层 来自: 中国广东佛山
其实就是函数关系式的应用
发表于 2008-3-19 15:54:09 | 显示全部楼层 来自: 中国浙江台州
是这样的,谢谢楼主!
发表于 2008-9-6 11:53:10 | 显示全部楼层 来自: 中国广东中山
majunli,,,,,,,,,,你行,你真行,我作出来了.你好棒!!!!
发表于 2008-9-6 12:26:57 | 显示全部楼层 来自: 中国广东东莞
这个是用方程做的曲线,然后扫描即可。
' A  s* `$ P6 q/ |. C* i: ~更多曲线方程请参考我刚发的帖子:
8 _3 p7 Q; [  t) nhttp://www.3dportal.cn/discuz/vi ... &extra=page%3D1
发表于 2008-9-6 12:35:01 | 显示全部楼层 来自: 中国广东茂名
哇,这里好多教程啊,谢谢前面那些大侠的奉献。
发表于 2008-9-6 15:16:43 | 显示全部楼层 来自: 中国江苏南通
