这线圈应该怎么画啊？想用3D 表示出来发现一点思路都没有。。。

ZGZ

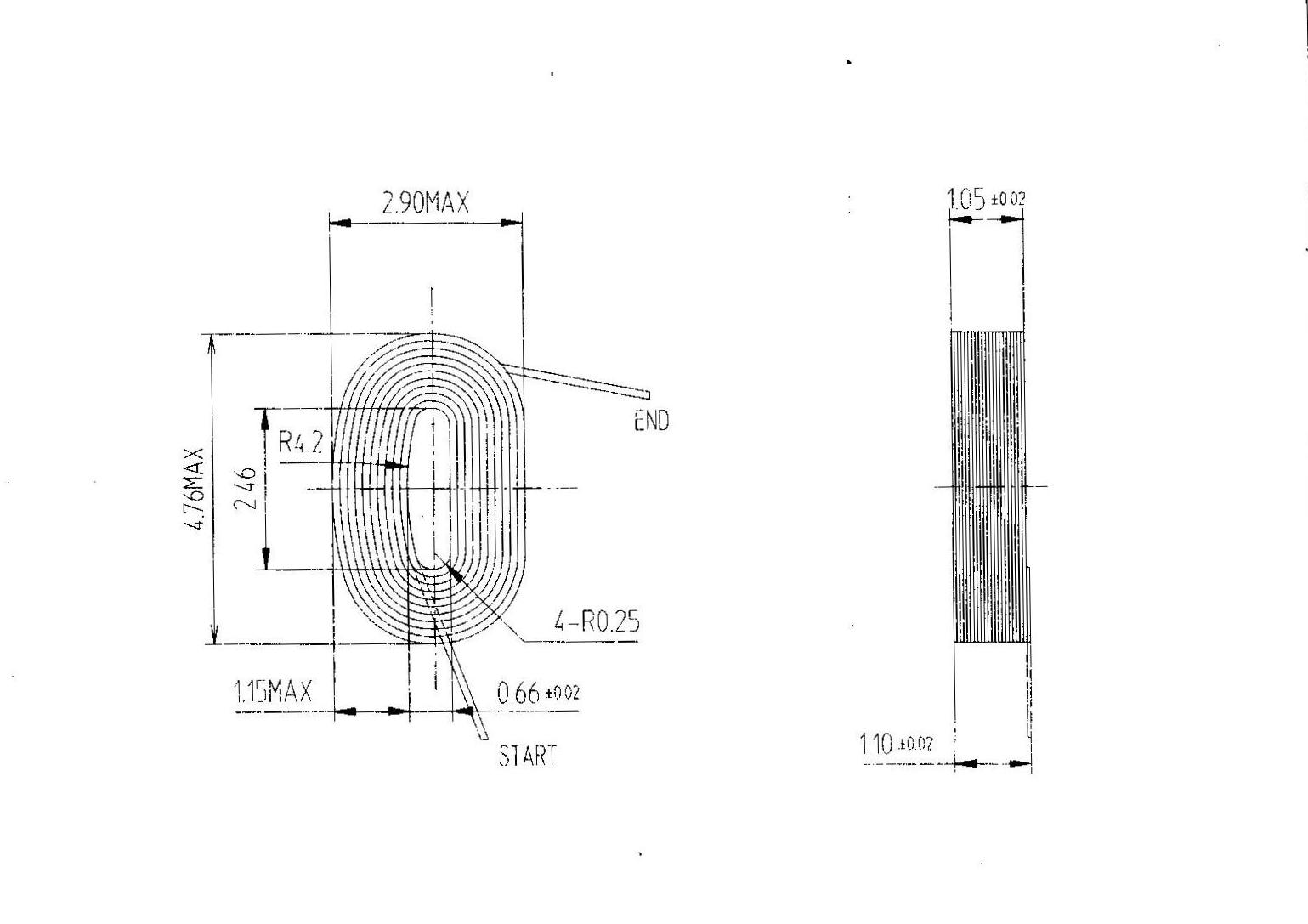

电机上用的  线圈，需要用3D 画出来，可看来看去一点思路都没有。
* q% W/ R( L/ z) W" [' F. W4 r0 u5 k
2 Y* F% h! s  I5 Z  Q/ S" \哪位高手可以帮个忙啊，谢谢咯

ly_6161

我看了看，它还是画了内圈，往外偏移的。你不要把它当螺旋的哦，用螺旋表达，又不是圆的，好象不容易

+ b4 u9 [. V. [# M2 d. o[ 本帖最后由 ly_6161 于 2008-2-2 13:32 编辑 ]

ZGZ

是啊，而且线径说是 0.05mm  其实因为表面有绝缘层 所以能有 0.057左右。

) w* U& y$ d7 P圈数为 390t

David_dai

思路一：
4 L1 N4 {4 C) o4 u) F5 t% C4 U画一个3D螺旋 (具体lsp源文件 论坛里有)
0 k1 c& M& y8 p3 e然后把该螺旋分成左右2边
再手工连接中间主要连线各一条
然后把这些连线垂直陈列一下
: U$ h- Y4 R3 j$ b* E
, n# Q! ~! v/ u/ G' A- V' B. \) O  `这样做的 手续比较繁杂 但也是解决的办法之一

bugkillbug

建议楼主还是找个3d软件画。这个对于cad来说要求作图者有很高的技术

ZGZ

客户要求

客户是上帝啊

csace

这个关键在三维螺旋线的创建，
. ~6 c9 a0 b& B5 M这种样式还没画过，楼主如急着要可以向XSBF老师求助，他可能有办法。

hanxmhn

用三维软件吧，譬如proe、等等，cad平面图功能强大，但三维图感觉不行

风云钱潮

偶用PRO/E可是地

woaishuijia

真是太麻烦了，楼主啊，I真是服了YOU！！！！


, r& h7 _3 r9 W4 z1 X, x/ N

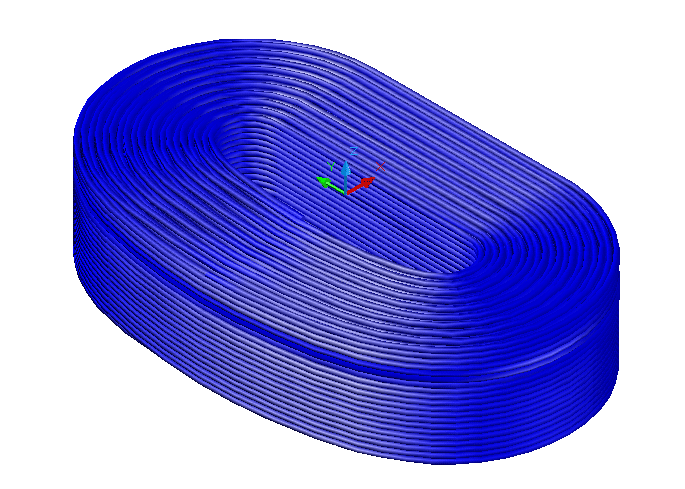

# K) o0 I. i4 Q: k4 ^! S7 G- E建立数学模型后用VBA编程画出样条曲线，试图在屏幕上使用三维命令用该样条曲线做路径一次性生成实体，却发现根本行不通。因为样条曲线多达6401个拟合点（在下是按20层、每层20圈，共400圈，每圈16个拟合点做的样条曲线），鼠标移到曲线上CPU就疯狂运行不听使唤。后改为在程序中执行所有命令，又发现拉伸、扫掠、放样都不灵，减少层数调试后认定是路径太过复杂的缘故。最后每两层画一条路径，用“放样”建立一个三维实体，分十次完成，然后并集，总算是做出来了。
附件是内嵌VBA程序的DWG文件（2004格式）。
2 q+ f+ o; D3 Z0 q0 i4 R想尝试本程序的朋友注意：
: H4 X* D; T/ J1 v" z& p1 a1、你的电脑要足够强。在下是PD915（双核2.8G），内存1G，ACAD2008，运行一次程序要10分钟；
2、必须使用ACAD2007以上版本，因为建模使用了“放样”命令；
3、程序中修改了系统变量“DELOBJ”，不喜欢的朋友记着自己改回去；
9 J  k: w6 V4 V2 J% F. L4、宏名称是“A”（打开文件后在命令行键入“-vbarun”，回车，“a”，回车，程序即可运行）
4 C0 J. f/ l7 ~另：因为包含结果的文件压缩后大小为9M，所以上传的文件中没有三维图。
+ k) h5 t6 _9 o+ g' M: U& `0 J
8 {* a) v) f3 x5 a4 q[ 本帖最后由 woaishuijia 于 2008-2-8 17:59 编辑 ]

imwey

想这样的东西没必要在图上把线圈的每个细节都表现出来吧，没意义啊

maoyangmy

真是不容易，不过实际做三维模型中不必如此逼真，只要形似就可以了

caxer

呵呵，有时就那么一点点逼真，事情就大不同了。

ZGZ

woaishuijia  虽然晚了很多天还是非常感谢，正如楼上几位说的，跟客户说我画不出来
4 h& B4 s  O, D4 |" h结果他们自己捣鼓了几天也没画出来 呵呵，还是woaishijia猛~
