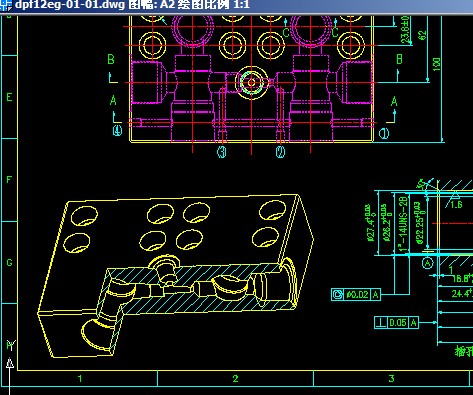

我不能完成此图，既在工程图中给立体图做一剖切，以便显示内部结构，请帮忙。

ldy188 · 发表于 2008-1-23 13:56:10

阶梯剖视不可以吗？？

lizujun1975 · 发表于 2008-1-23 15:35:46

试了一下，三维的可以实现，但转工程图没有成功，希望有高手解决

qpadpiom · 发表于 2008-1-23 15:41:54

我也期待！！！！

hbycxam · 发表于 2008-1-23 16:02:09

二楼说的难道不行吗?

zdj0988 · 发表于 2008-1-24 19:58:27

没人知道吗？我用PROE可以做得出来，上图用PROE做完后转AUTOCAD后标的尺寸，但SOLIDWORKS不知怎样做，请版主指导一下。

kangkang56 · 发表于 2008-1-24 22:56:35

既然用SW了还有必要用别的吗
你觉得呢

kangkang56 · 发表于 2008-1-24 22:58:29

他用的可是 AUTOCAD做的

hahap · 发表于 2008-1-25 00:36:11

SW肯定能做出来啦，看我的：

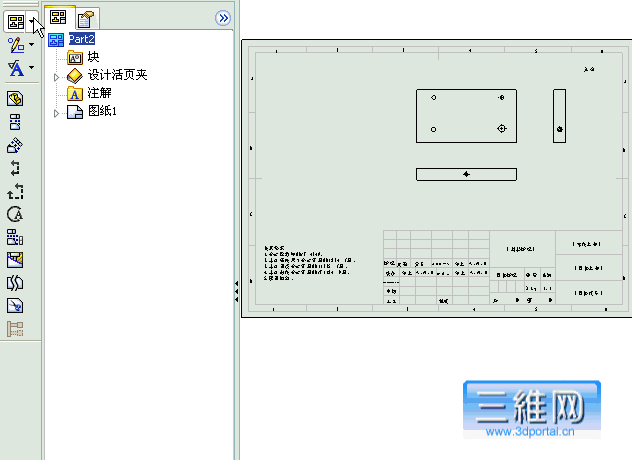

用Part2生成工程图：

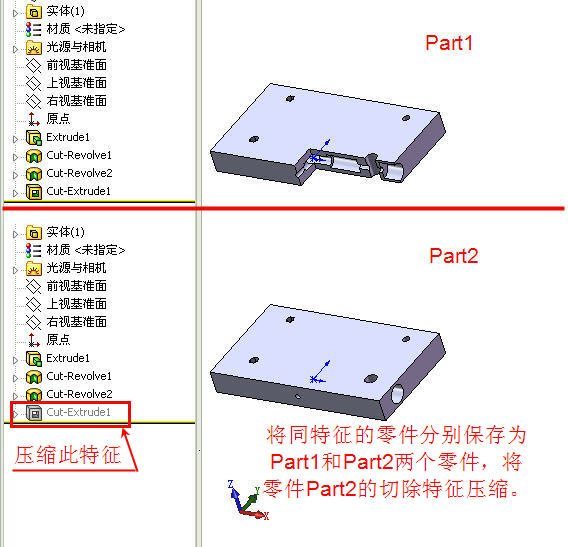

在零件Part1上新建一个视图，保存视图名称：

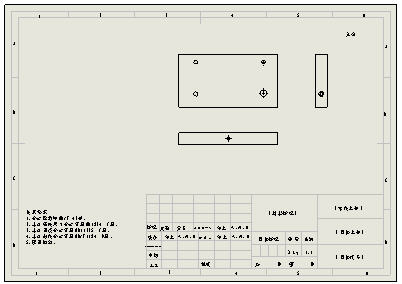

然后将刚才在零件Part1新建的视图插入到Part2的工程图中：

[ 本帖最后由 hahap 于 2008-1-25 00:51 编辑 ]

tianlifang88 · 发表于 2008-1-25 07:16:58

阶梯剖视就可以了,或在立体图中，加模型组态

zdj0988 · 发表于 2008-1-26 18:35:41

请您详细点好吗？我真的很想知道。

big_ronnie · 发表于 2008-1-27 07:02:12

9楼的兄弟说的没错，已经挺详细了，添加一个新的配置就行了，工程图和立体图取不同的配置

freelbl · 发表于 2008-1-29 22:31:01

9楼的兄弟做得很对

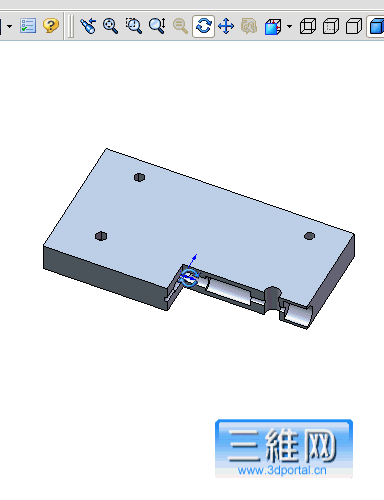

先做一个切割实体，然后再生成工程图，选择一个等角视图就可以

hero522 · 发表于 2008-1-29 23:25:14

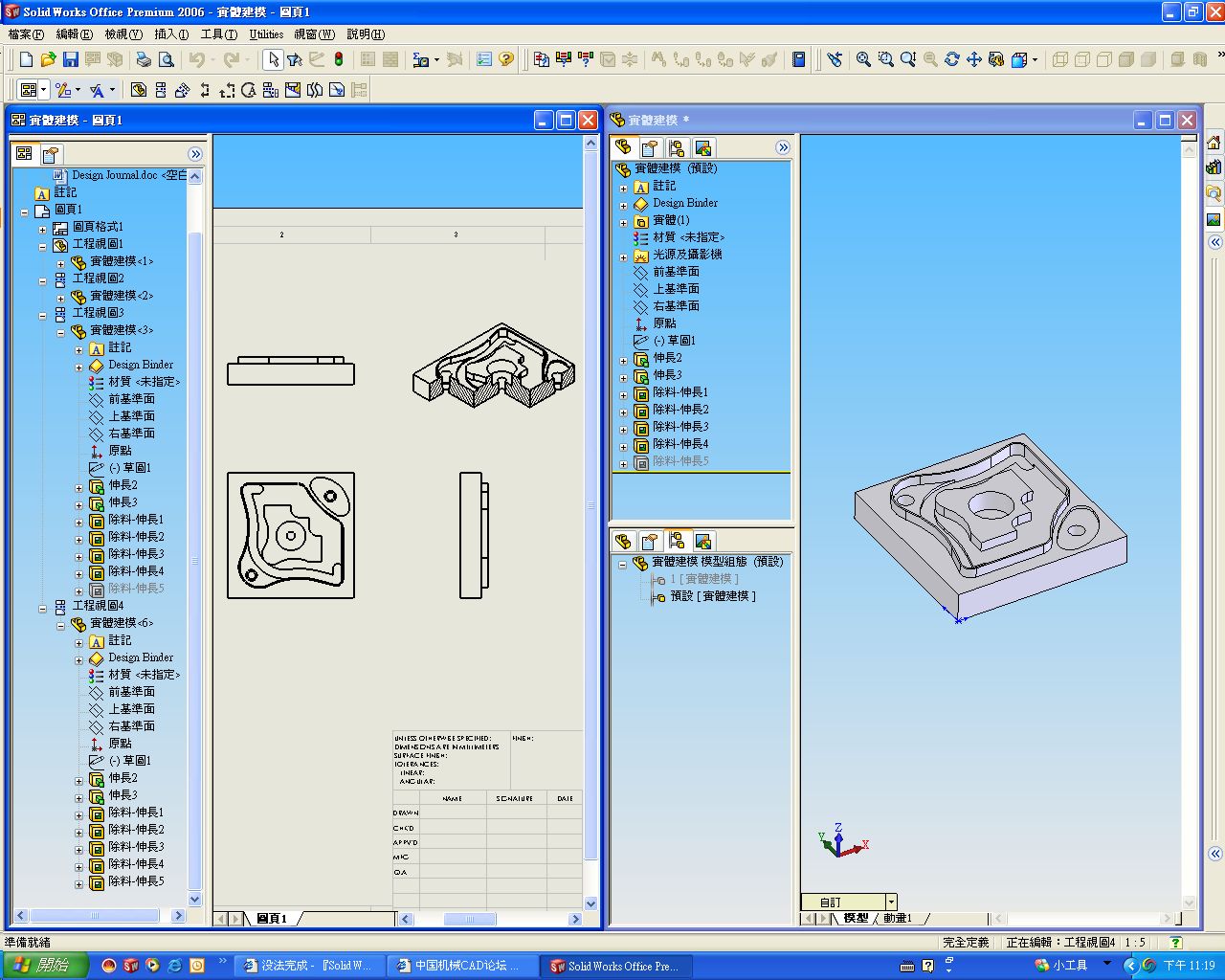

用模型組態是不錯的選擇，單一零件對應單一工程圖

liweisky · 发表于 2008-1-29 23:39:45

嘿嘿，是个油路块呢，SW特别擅长做这个

2553161 · 发表于 2008-1-30 08:28:43

9楼的真是高手，又学习了一招

qyjlg · 发表于 2008-1-30 08:54:41

9楼高,实在是高!good

yangyigui · 发表于 2008-1-30 17:07:14

9楼真是太高了,佩服

FISHMANFU · 发表于 2008-1-31 09:57:05

非常好的交流,顶
