弹簧装配

zdj0988 · 发表于 2008-1-19 15:11:21

您需要登录才可以下载或查看，没有帐号？注册

x

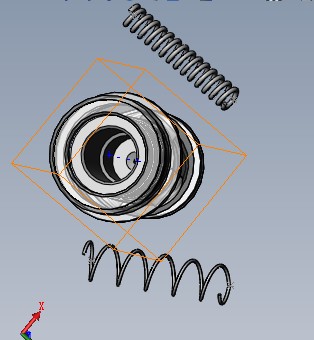

如何弹簧装配到旁边圆柱孔内并且底平面贴平

hahap · 发表于 2008-2-13 12:06:19

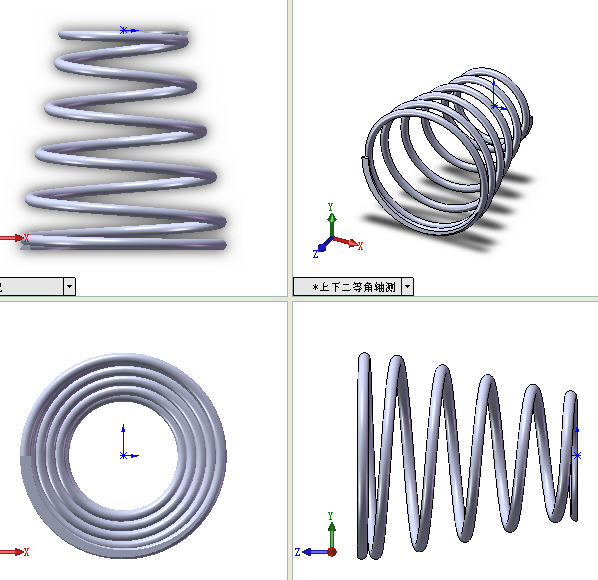

弹簧两端切除出平面来，然后约束弹簧端面与零件圆柱孔底面重合，在SW“视图”---打开“显示临时轴”，约束弹簧螺旋线的草图圆心点与零件圆柱“临时轴”线重合。

草原飞鹰 · 发表于 2009-2-11 12:40:00

有没有整个弹簧装配过程的教程？

zjhzlswxh · 发表于 2009-2-11 13:40:25

你画弹簧时有草绘吧

直接用草绘图形跟基准面约束

83liyanfeng · 发表于 2009-2-11 13:54:35

弹簧的轴线同心，然后再和底面相切。

pss0902 · 发表于 2009-2-11 14:05:50

可以在做弹簧时就做出一些基准——比如基准轴、基准面啦，装配时就可以用这些基准添加配合。不过SW里好象无法用配合来表达弹簧被压缩的特性，只能添加多个配置或方程什么的来表达弹簧在不同压缩状态下的长度。

草原飞鹰 · 发表于 2009-4-16 12:53:49

没有没有变节距的弹簧装配呀？能根据装配距离控制弹簧长度的

helloyf · 发表于 2009-4-16 16:28:46

就用基准面，距离配合，加上同轴即可。

luckin · 发表于 2009-4-16 19:36:36

显示临时轴,找出与弹簧轴垂直的面就可以达到你的装置要求了.

xuxinzhi2006 · 发表于 2009-9-3 13:49:54

2楼的方法很好，学习了。谢谢！

hypocai · 发表于 2009-9-3 13:53:53

不错，顶一个

kevina · 发表于 2009-11-16 19:30:29

能说细点不，没听懂

afei0714888 · 发表于 2009-11-23 14:46:27

顶一下
