看看此图如何画

ljp0111 · 发表于 2008-1-16 15:38:07

您需要登录才可以下载或查看，没有帐号？注册

x

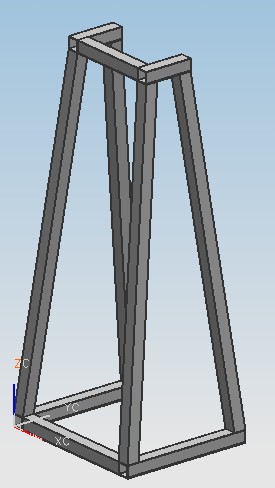

各位好,帮帮看看此图中支架那根斜筋，在二维图中如何时何地把各尺寸表达清楚，即能看懂又能看清楚。谢谢

[ 本帖最后由 ljp0111 于 2008-1-17 11:42 编辑 ]

ljp0111 · 发表于 2008-1-17 11:23:40

天那!难道没有帮忙.

ycitchief · 发表于 2008-1-17 12:21:37

这个楼主搞不定?

ljp0111 · 发表于 2008-1-17 13:00:13

要是搞定了,就不上来现眼了.请明示,已经画了一天了,就是不能把二维图表达清楚

ljp0111 · 发表于 2008-1-17 15:35:46

高手帮帮我吧,这里先谢了

cqdm67806788 · 发表于 2008-1-17 17:31:46

你说出2D图吗？我觉得你找好基准，应该是很好做的，（至于基准看你的产品是怎么对接的，那些才是你的安装面等等）。然后就可以以基准进行标尺寸了，可以是角度等等（说明注意尺寸不能标矛盾了）

wq78361211 · 发表于 2008-1-17 20:25:28

提示: 作者被禁止或删除内容自动屏蔽

wq78361211 · 发表于 2008-1-17 20:32:00

提示: 作者被禁止或删除内容自动屏蔽

阿帕奇 · 发表于 2008-1-17 21:13:10

上方一个投影，侧面一个投影，再来个注释说明筋的截面尺寸即可
