[SW教程] [019]曲面题---个人SW07做法

[复制链接]
发表于 2008-1-9 01:29:16 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题目链接[019]曲面题1 I: X! f) y! b6 V
要求:过IGS线补面,达到G1效果。
2 I. n* W, ^5 p7 V1。组合输入的曲线:
/ y' ?, j* j$ I& ~ 1.jpg   r4 a  ?. e9 K/ t. Q' e
& o- l+ c6 y. g1 }; |

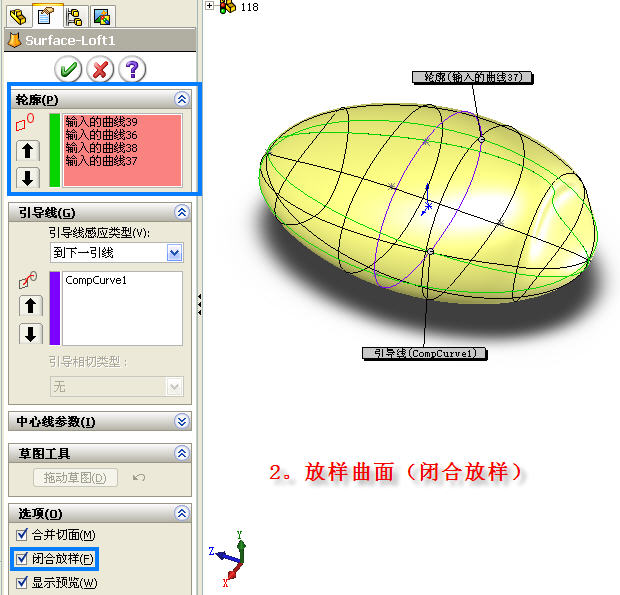

2。利用提供的IGS样来做(闭合)放样曲面,以组合曲线为引导:
* F, V9 x' C8 Q) g' ?, ?: W1 v 2.jpg
$ ~+ u8 l. u6 m) k5 c! l( \9 L* z

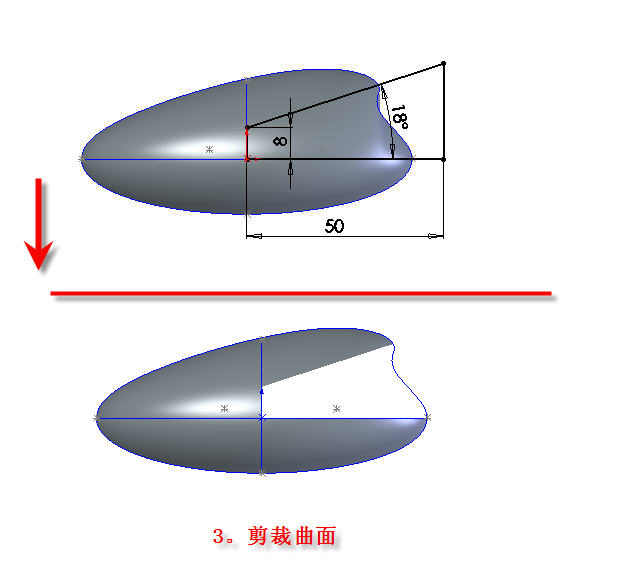

8 d6 h2 a2 \0 E7 G3。在视基准面上新建草图1,用草图对放样曲面进行剪裁:
( M- o+ c9 [5 C* \ 3.jpg
1 }% S9 F6 [# |: x8 P; r8 l! ^% [1 Q) I

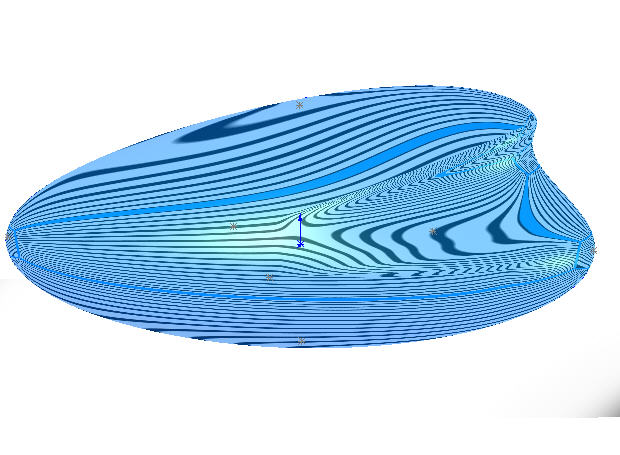

4。边界曲面,注意约束好与面曲率关系,如下图:
# \% w8 f5 O% h8 z* N 4.jpg ( y, ?( |2 P; M4 s: Q$ P/ ~
1 _' y5 C% Z4 I) D

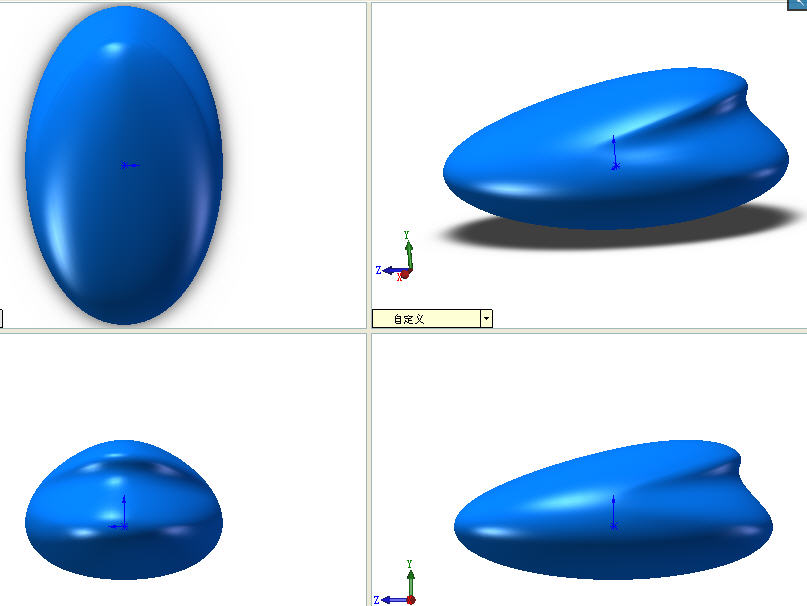

5。缝合曲面(形成实体)。, d( j; y, I4 J) ~$ ?
5.jpg , s( I' p/ T9 ^. V/ ]9 t
6 e6 G( Z9 @- |% a7 ]: ^: W

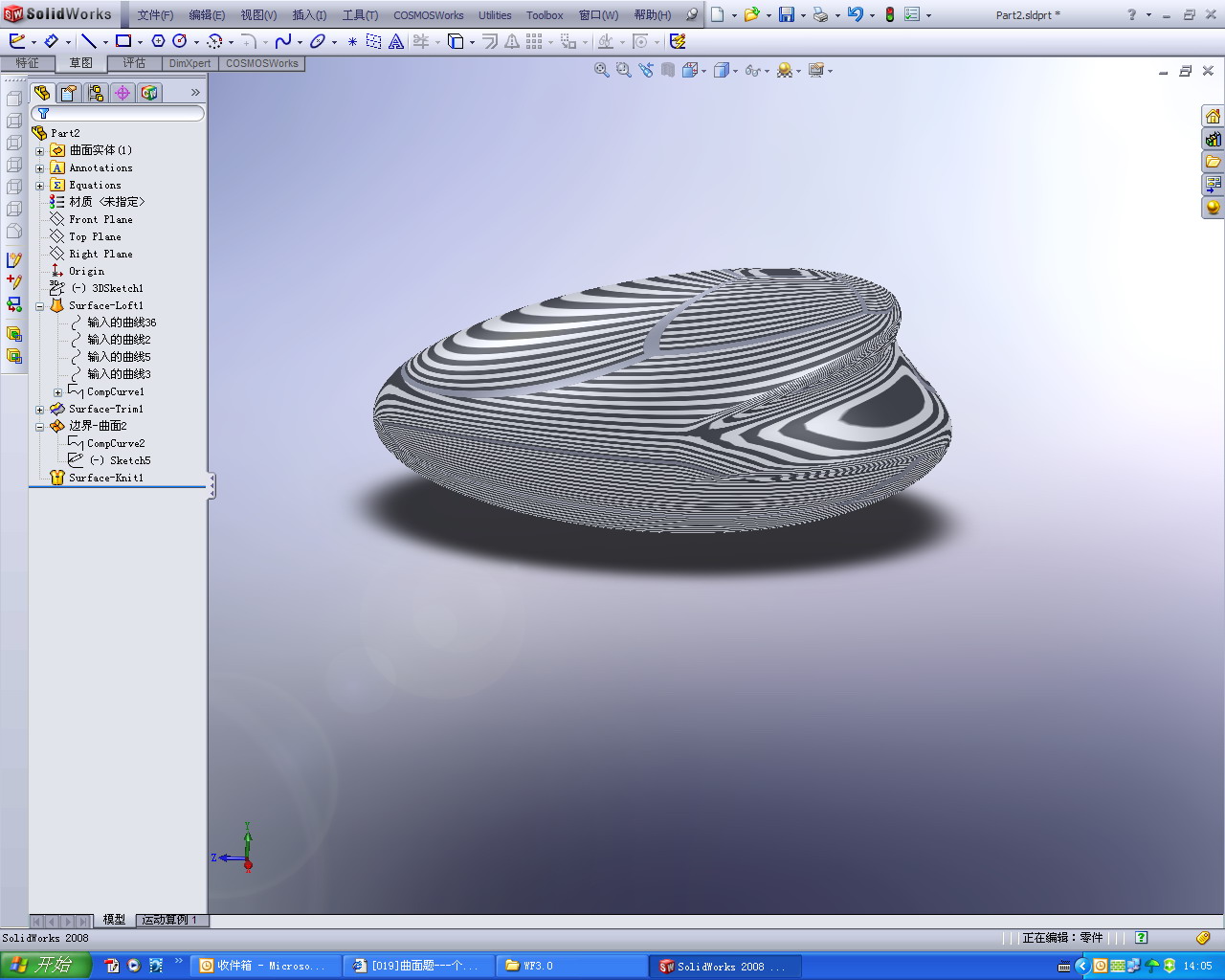

6.jpg ) M" {+ \5 }. A! I# _6 i3 F5 h

7 m2 _5 L5 J7 H. k0 kSW2007文件: 118.rar (58.92 KB, 下载次数: 88)

评分

参与人数 1三维币 +13 收起 理由
li5jun1 + 13 加大教程奖励力度,鼓励原创教程

查看全部评分

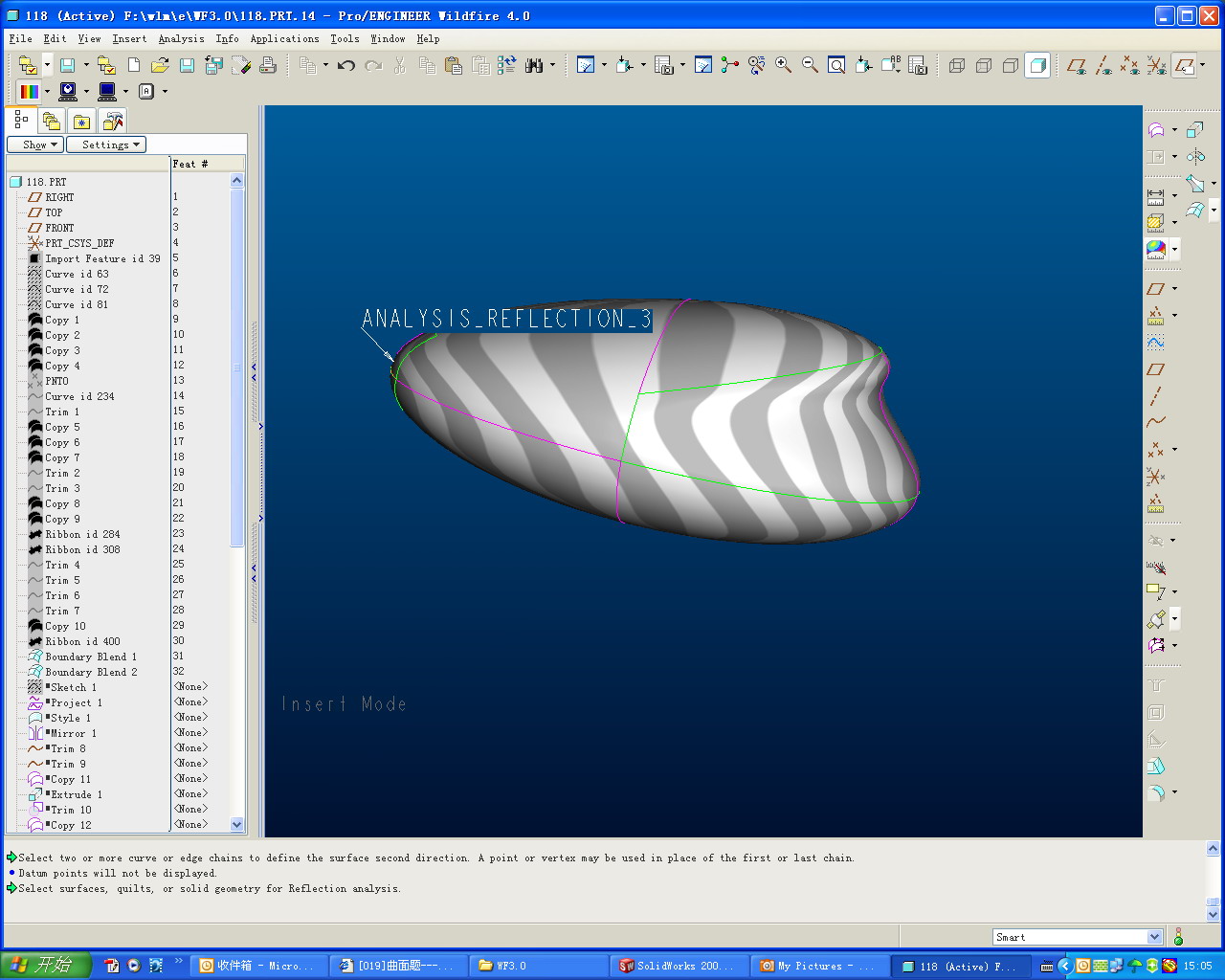

发表于 2008-1-9 14:07:40 | 显示全部楼层 来自: 中国江苏苏州
有时真觉得SW厉害!!!!!
' j& n6 B6 N% z. D( k0 N+ ^. m7 j# g5 B8 p, u( \4 E# ~' ^6 P
[ 本帖最后由 wlm508 于 2008-1-9 15:07 编辑 ]
发表于 2008-11-26 09:01:18 | 显示全部楼层 来自: 中国江苏南京
真好,怎么开始学啊,用的什么软件啊
发表于 2008-12-1 20:53:40 | 显示全部楼层 来自: 中国江苏苏州
小弟也是个初学SOLIDWORKS ,也很喜欢这个软件,想拜一位高手为师~!~我的QQ 351764821
发表于 2008-12-14 17:01:24 | 显示全部楼层 来自: 中国云南昆明
真是奇想不如工具妙,能做出这么靓的作品
发表于 2009-7-25 16:39:39 | 显示全部楼层 来自: 中国广东东莞
利害啊!!
发表于 2009-8-28 15:49:50 | 显示全部楼层 来自: 中国山东济南
真高手 厉害厉害 佩服佩服
