这板怎么实现

一夜孤舟 · 发表于 2008-1-1 20:50:56

您需要登录才可以下载或查看，没有帐号？注册

x

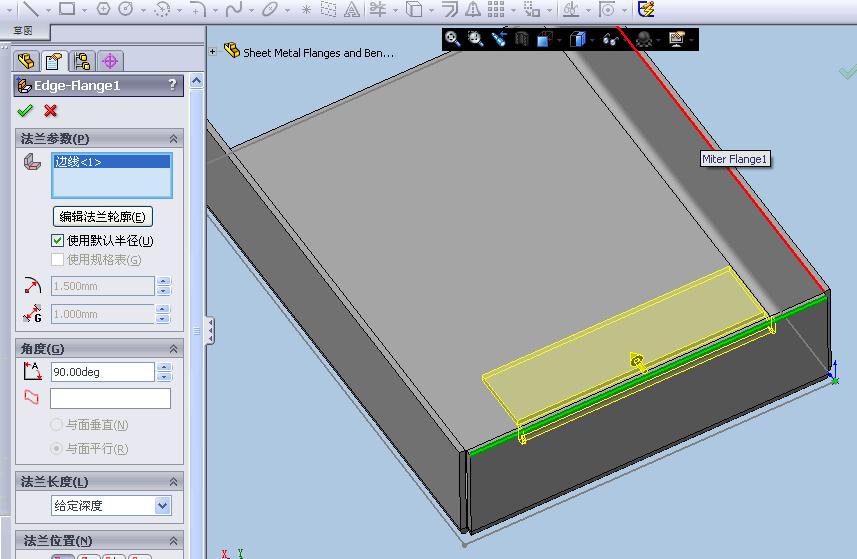

今天下了一个钣金教程，照上面做的时候发现一个问题，在用边线法兰里，怎么实现图片中的那种，而我拉的时候却是整块板被拉伸了。教程中也没画草图，怎么会实现这种图形，真搞不懂。请高手请教！

hero522 · 发表于 2008-1-1 23:51:25

SW2006，重新編輯草圖

zimo · 发表于 2008-1-2 09:26:25

点击左边法兰参数里的【编辑法兰轮廓】，你可以随意拖动轮廓线位置，也可以用尺寸加以约束。

ldy188 · 发表于 2008-1-3 13:40:59

拖动两侧边的轮廓就行了。

一夜孤舟 · 发表于 2008-1-3 17:24:50

谢谢。问题已解决了。
