xymxr · 发表于 2010-1-23 20:00:50

我是新手，老是接受各位大侠的恩惠，我也来说小发现，按住SHIFT,鼠标中键，来回拖动鼠标，即可实现快速缩放。

ZHYJ96 · 发表于 2010-2-4 10:26:56

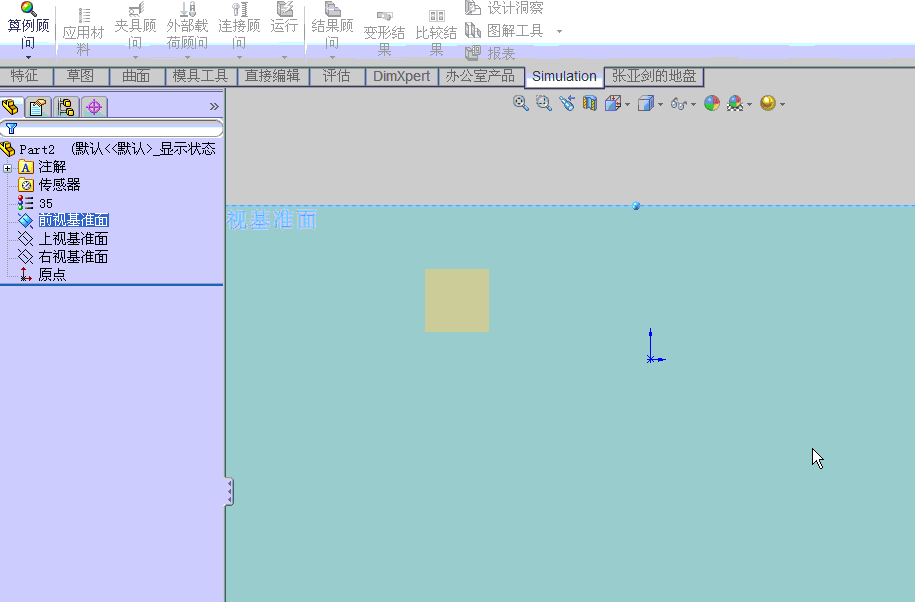

liyue3824355 · 发表于 2010-2-10 22:03:10

6# gneful
按住“SHIFT”键，点圆弧的最近端，即可达到你想要的目的

vinxo · 发表于 2010-2-23 14:29:43

81# 三水河

给你截个图看看如何用剪裁工具用做延伸。挺方便的！我用的是08版的。剪裁工具里面有四个选项，各有不同的功能的，第一个是将第一条线延伸到两条线的交点，第二个是两条线都延伸到交点，下面三个就很明白了！

vinxo · 发表于 2010-2-23 15:21:28

这个尝试是很多次，也没有画出来，能否描述一下操作的过程？
1 G( {" _" h& Y6 d' q6 R* b- myuqz 发表于 2008-9-26 10:03 http://www.3dportal.cn/discuz/images/common/back.gif

你先话第一条直线，然后把鼠标移开直线的末端再移回去再画就是圆弧了！

229048778 · 发表于 2010-3-12 09:26:49

92# river-rock

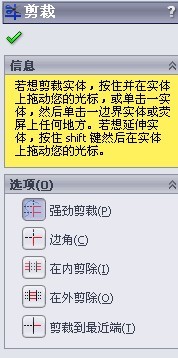

点击"剪裁"命令后,在左边的设计树位置会有剪裁的五种方式,选择其中"边角"一项,再点击两条线段就可以了

HVQU · 发表于 2010-3-12 12:36:00

在草图中恰当利用数值连接和方程式可实现Pro/e中的参数功能。论坛中高手们介绍的随形阵列等教程中也可见到这方面的影子。

xuanweij11 · 发表于 2010-3-16 14:41:03

关于实体延伸那个功能在sw2008里面好像不能用，我用的添加两条直线几何关系分别为固定，然后合并两个端点，来实现的这个延长相交的功能，不知道是不是一个笨办法
( B' {9 M9 |5 H1 F0 Y+ Exutuo 发表于 2009-2-12 23:09 http://www.3dportal.cn/discuz/images/common/back.gif

你把鼠标放在要延长的线上，系统自动延长，点击左键就行了

qzqz · 发表于 2010-4-2 12:22:04

sw2009能双击画面空白处退出草图，sw2010有这个功能吗？

360455971 · 发表于 2010-5-7 17:45:15

使用裁剪工具中的强制裁剪

yunruofei · 发表于 2010-5-15 14:54:30

1# gneful
SW草图很不习惯总是可以拖动没有固定

leeke609731 · 发表于 2010-5-16 16:10:36

1# gneful
. s5 }6 C- L, U5 }+ Z$ c+ oSW草图很不习惯总是可以拖动没有固定
* j; G5 \0 X( g( P5 x! ~8 _) ayunruofei 发表于 2010-5-15 14:54 http://www.3dportal.cn/discuz/images/common/back.gif

草图欠定位的缘故，勾选全定位草图选项。

comeonlily · 发表于 2010-5-18 17:15:34

请问如何实现，我总是做不了8 u7 Y+ v( u$ @
river-rock 发表于 2008-9-10 12:21 http://www.3dportal.cn/discuz/images/common/back.gif

你把大家的回复看完就知道怎么操作了。
点“剪裁实体——边角”

comeonlily · 发表于 2010-5-19 09:08:25

13楼的弧度标注方法能否详细点？5 |/ g4 u9 z) q. i1 e" I( _
zbszzc 发表于 2009-12-2 15:33 http://www.3dportal.cn/discuz/images/common/back.gif

选择智能尺寸，点圆弧的两端，然后再点圆弧就可以标注弧长啦。

comeonlily · 发表于 2010-5-19 09:10:38

请问：“爆炸”二字在那里呢？正在学习，可是找不到啊# N0 Y% r; i5 j/ V5 x0 g6 V& }- }
maoimao 发表于 2009-12-5 08:08 http://www.3dportal.cn/discuz/images/common/back.gif

工具——自定义——工具栏——（添加）爆炸视图就可以了。

comeonlily · 发表于 2010-5-19 09:20:39

草图里有个复制功能，在三维图模型的时候有没类似的功能?
- F; A z& {: O% U3 X5 V3 `/ Dfgshrl 发表于 2009-11-23 11:32 http://www.3dportal.cn/discuz/images/common/back.gif

线性阵列和圆周阵列可以满足你的要求吧。

comeonlily · 发表于 2010-5-19 09:50:55

SolidWorks 2008有快捷键没有# c# I( a- r% d% d2 g
zyoucai 发表于 2009-8-2 15:21 http://www.3dportal.cn/discuz/images/common/back.gif

工具——自定义——键盘，里面有所有的sw快捷键，你熟悉熟悉就好了

sxf.517 · 发表于 2010-5-21 20:36:56

在SW2007中绘制3D 草图空间曲线，在标注直坐标尺寸时按住tab键都无法转换标注，只能标注实际长度尺寸来约束。如果画一些辅助线用来帮助约束，又浪费时间，请高人帮忙指点一下。

smksmksmk · 发表于 2010-5-24 10:40:28

草图技巧：草图中画完直线不用切换命令就可以画圆弧
方法：画完直线不要结束直线命令，把鼠标放在直线末端停留，然后一拉就会出现圆弧了

ahzsc · 发表于 2010-6-2 17:11:33

学习了！
不过说下，从第一个就可以看出楼主不是高手，没那么麻烦的！直接画条中线线连接到最下面的一条线就OK了，不需要用对称命令的。

licisen · 发表于 2010-6-8 09:18:49

对称选择时可以同时框选要对称的两条线和中心线，注意的是不要有相错的线存在，不然都全选中了

SQQSD25184 · 发表于 2010-6-24 14:44:25

现在你可以通过大量直线、圆弧的组合来生成样条曲线了。是不是感觉很方便？
8 y. Y9 X4 e2 w
" a' d2 G& E& h, K( {; shttp://www.3dportal.cn/attach/2004-2/20042423638911.gif
8 J: |% M5 D* W( jgneful 发表于 2004-2-4 23:10 http://www.3dportal.cn/discuz/images/common/back.gif

样条曲线在工程图中没法标注吧。

素木 · 发表于 2010-7-5 11:35:26

31# sxw68

椭圆是可以标尺寸定义的,椭圆上的那四个点是标尺寸和定义用的

素木 · 发表于 2010-7-5 11:44:19

179# ciami

2007版草图不允许有负数

素木 · 发表于 2010-7-5 11:53:54

172# 蓝色流星雨

动态镜像会增加镜像,但不会删除镜像
