这张图应该怎么画

dlj1215 · 发表于 2007-12-12 08:37:13

您需要登录才可以下载或查看，没有帐号？注册

x

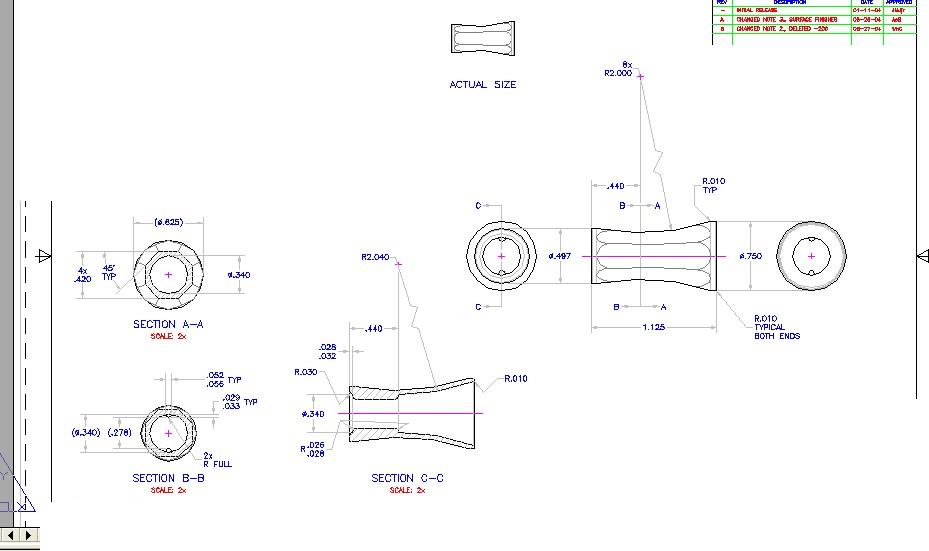

这张图我绘画~1请高手帮帮忙

a114977445 · 发表于 2007-12-12 11:04:04

图纸有点问题
大端尺寸有两个0.825IN和0.75IN
差别比较大
按图纸比例是个斜面的可能性又比较小
而且根据图纸尺寸出来的形状和图上的不一样

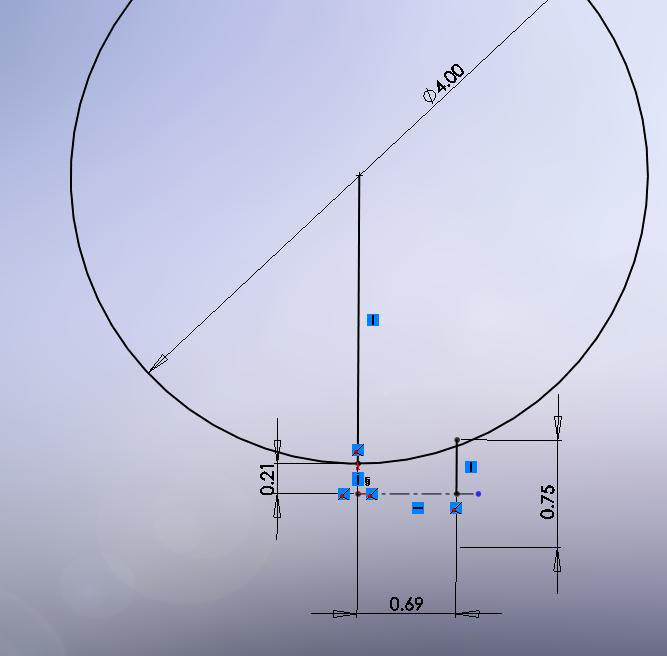

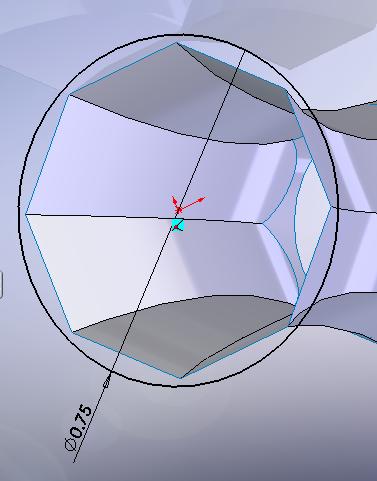

见附图,大端切出来的形状会和图纸差别很大

[ 本帖最后由 a114977445 于 2007-12-12 11:22 编辑 ]

bugkillbug · 发表于 2007-12-12 12:24:46

楼主的图太模糊了
应该是
1.放样
2.切除
3.阵列
4.内部处理
5.细节

dlj1215 · 发表于 2007-12-12 17:10:57

就是不知道那个切除给怎么切

hahap · 发表于 2007-12-12 17:57:26

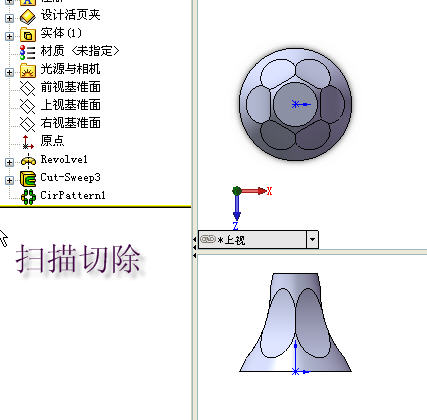

用手插入切除---扫描切除就好了.

[ 本帖最后由 hahap 于 2007-12-12 18:18 编辑 ]

mr.lee · 发表于 2007-12-13 09:05:56

楼主，大端数据有问题　

mr.lee · 发表于 2007-12-13 10:09:42

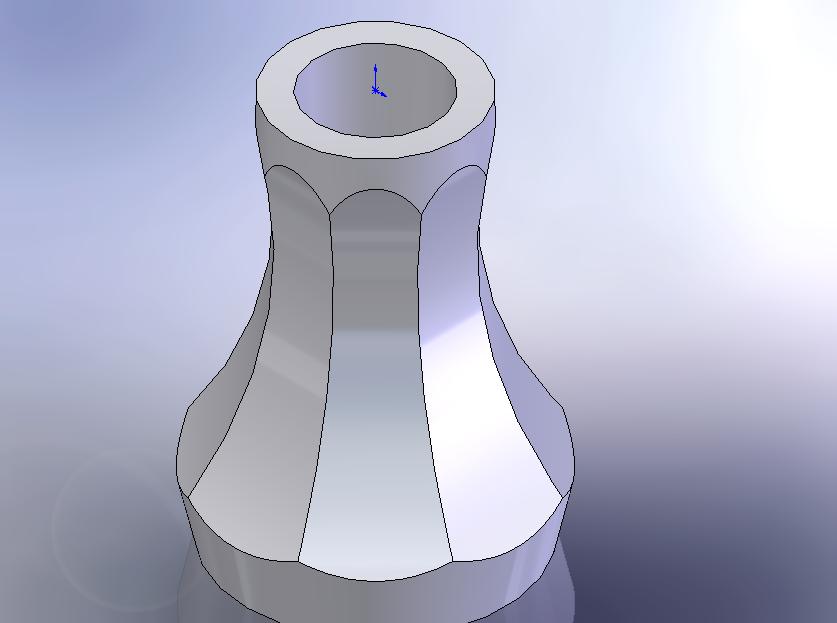

改了改数据，大概画了个样子

[ 本帖最后由 mr.lee 于 2007-12-14 08:24 编辑 ]

dlj1215 · 发表于 2007-12-13 12:12:44

能传个源文件让我学学好么~！谢谢了

vaunt2008 · 发表于 2007-12-13 22:30:11

班猪，把源文件放上来让我们看看吧，光看图片不过隐啊

高懊 · 发表于 2007-12-14 08:14:17

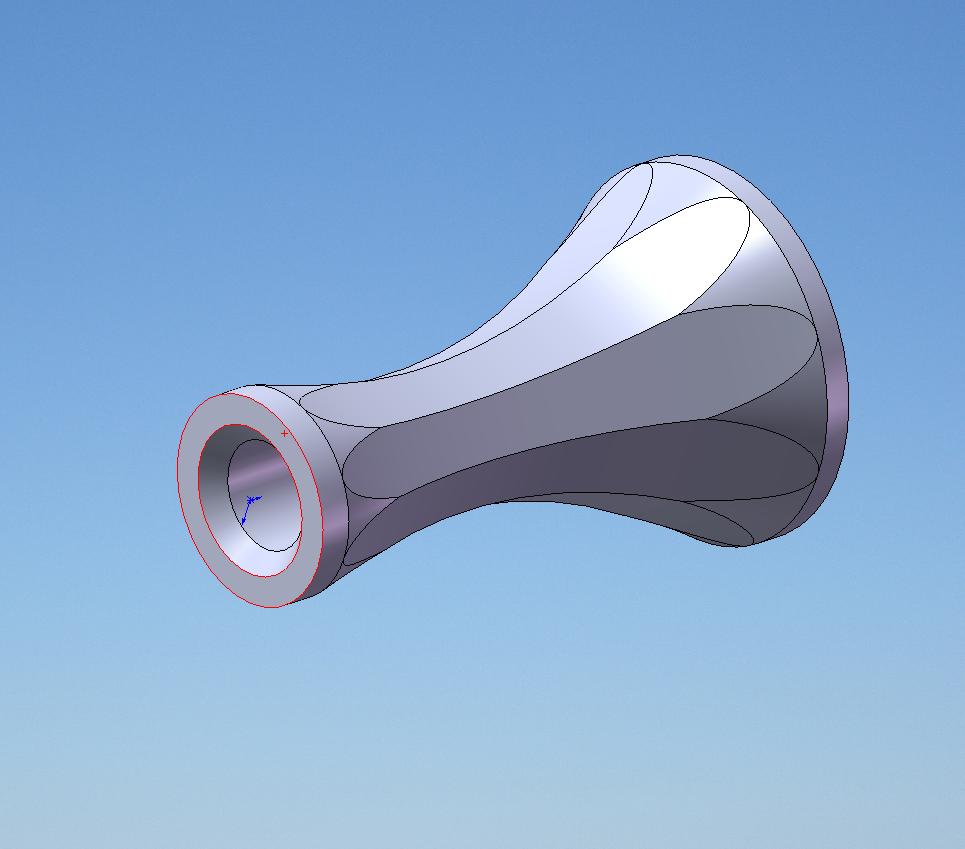

我做了一个简单的看看，尺寸没有加

tiankong309 · 发表于 2007-12-14 09:15:18

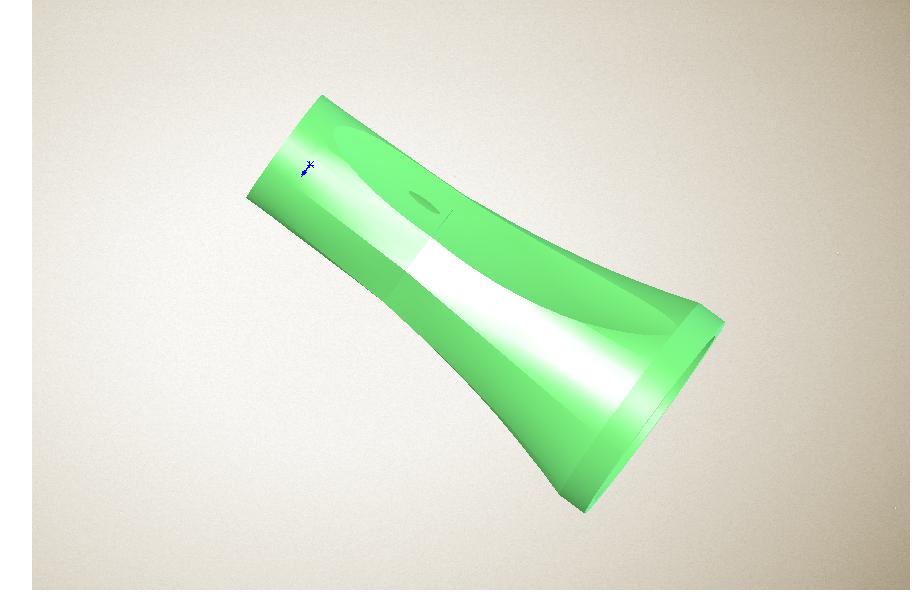

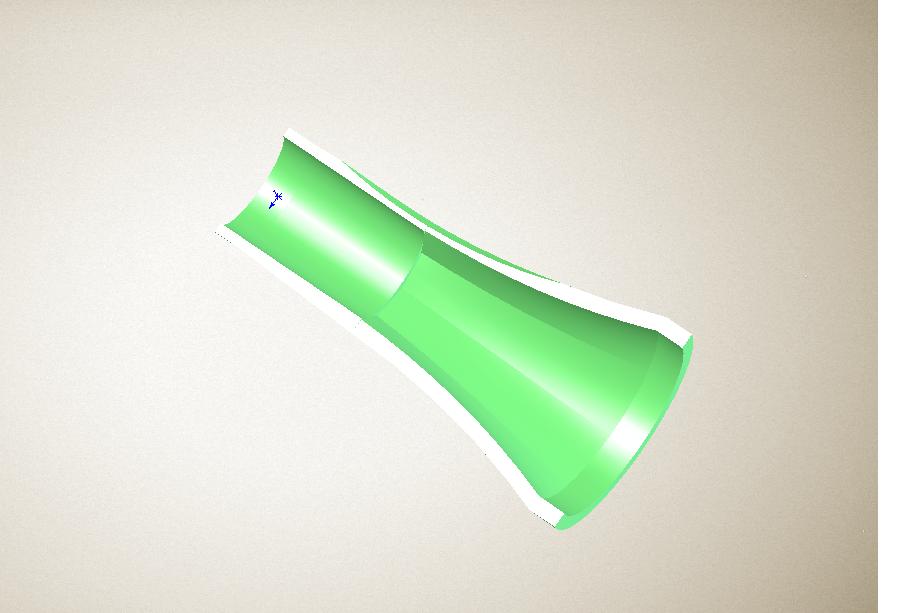

随手画了一个，还没有完工，有些地方要调整一下。

dlj1215 · 发表于 2007-12-14 18:14:43

谢谢了啊~！！正在学习~！！
