出工程图的问题

xyinu · 发表于 2007-11-22 00:00:43

您需要登录才可以下载或查看，没有帐号？注册

x

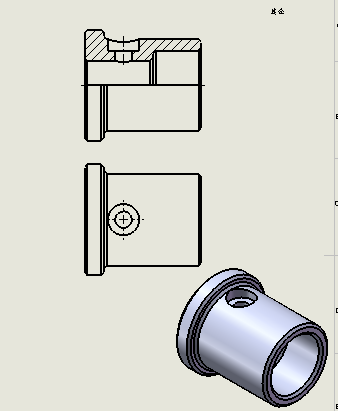

请教各位大侠，我在出工程图时有两个问题，一些简单的零件工程图只需出剖视图就可搞定，可sw没有直接出剖视图的功能怎么办？，半剖图怎么出？谢谢!!!!!

pxj201 · 发表于 2007-11-22 07:34:57

说SW没有直接出剖视图的功能也太不厚道了吧！
工程图工具列表里不多的几个工具你看下每个工具的用处
就找到你所要的工具了

jl5541dahang · 发表于 2007-11-22 08:55:38

你可以把基础视图隐藏，或者做局部剖视！

nmwen · 发表于 2007-11-22 14:45:49

使用“断开的剖视图”工具

woow888 · 发表于 2007-11-22 19:52:06

可以把基础视图删了的！

luwenbo001 · 发表于 2007-11-23 14:53:21

直接在基础图上剖不久可以了！

:victory: :victory:

飞天鸟 · 发表于 2007-11-25 13:09:11

多么老土的思维~~~~以前是手工制图，所以要求在视图上能省就省，但三维技术的出现，这已经完全没有必要了。多几个视图来更全面地表达，完全是现行技术的必然结果。GB某些方面的要求其实过时了。

che-zp · 发表于 2007-11-25 14:28:24

原帖由 luwenbo001 于 2007-11-23 14:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 Y8 y3 o/ u8 {6 B6 S
直接在基础图上剖不久可以了！ :victory: :victory:

对！可以直接剖

dwsxsl · 发表于 2007-11-28 19:16:48

用局部剖视图表示就可了。半剖可以理解为局部剖的一种。

zimo · 发表于 2007-11-28 20:50:37

以一个简单法兰为例！
就在唯一的一个视图上直接剖，剖切区域把整个模型圈起来，剖切深度为法兰最大处的半径，这样就可形成一个全剖视图，还可以画出一个通过轴线的矩形做为剖切区域，这样就可以形成一个半剖视图。
