[练习题] 【进阶级练习题45】

[复制链接]
发表于 2007-11-4 20:02:23 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

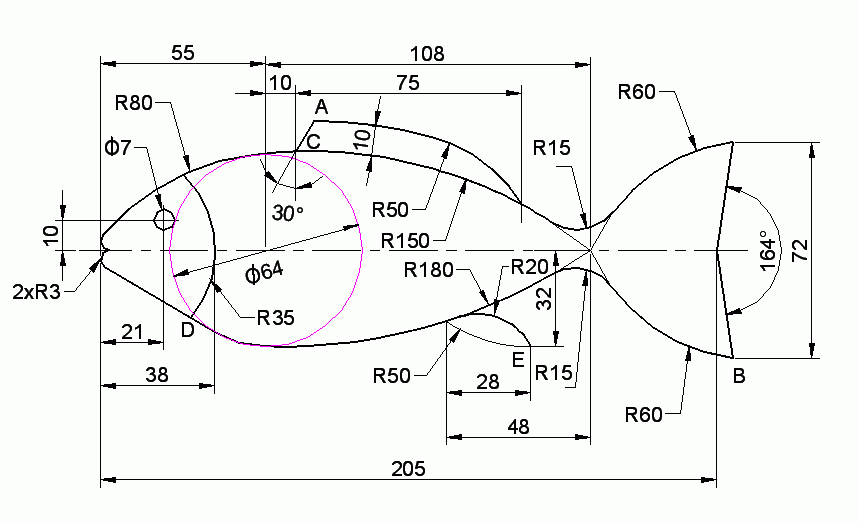

【进阶级练习题45】! G8 t0 n# {2 _. D! M% o
原创:Joseflin先生(台湾)      整理:SHAONX(上海)# D  }* }& i# O& _  L* [0 J

$ M4 x# u( K; D2 }& f: N# U5 z求:
- i  q8 e  I5 A1. 背鳍部份之周长为何?
( x# e4 A9 |5 }! F$ @: d& B7 v      A. 167.5258     B. 167.5582     C. 167.5825$ e3 r/ O& C1 Y& g$ r' w
2. 腹鳍部份之周长为何?
8 x; ?: d) _$ c* d     A. 62.0286     B. 62.2086     C. 62.28069 C2 ?9 T2 N% J2 b/ A" f3 {: t6 N
3. AB间之距离为8 u) A" v" S7 _/ y+ W. S
     A. 160.0634     B. 160.0346         C. 160.04636 y1 B* J, w0 Q, H/ _' a
4. CDE之夹角为6 }5 P5 G  Q, x2 H4 c0 g  ^
     A. 62.4248°     B. 62.4428°     C. 62.4842°) c/ ~* c- H$ O7 Q/ {, n
5. 鱼身(包括鱼尾)扣除眼睛部份之面积为! ]* R% O# }+ k; g: p' E
     A. 9551.6459     B. 9551.6594     C. 9551.6954" z" u: U2 \/ W
. z6 X. d/ c4 t( H7 o- {! v0 ^; H: y' w; H7 P2 x
————————————————————————————————————
0 V3 m! X" x( I: Q经过仔细检查,CDE之夹角的选择数确有误差,已更正。! M8 f1 `* R9 q( ?* O
; p2 J5 E% [) A  r
[ 本帖最后由 shaonx 于 2007-11-5 20:00 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 提供作图练习

查看全部评分

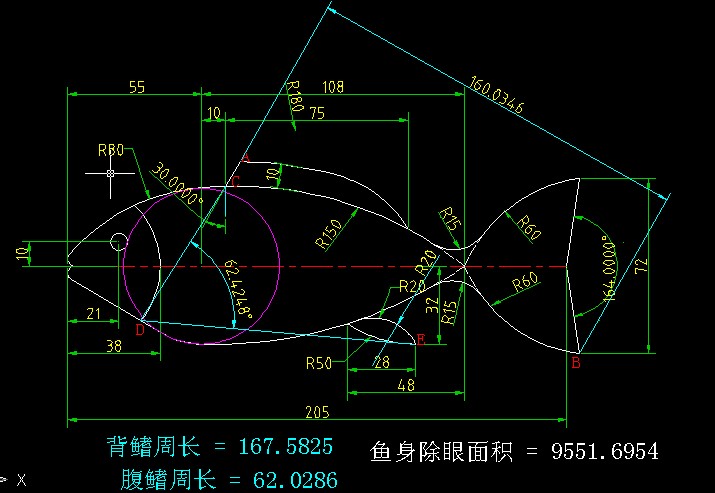

发表于 2007-11-5 12:59:52 | 显示全部楼层 来自: 中国江苏南京

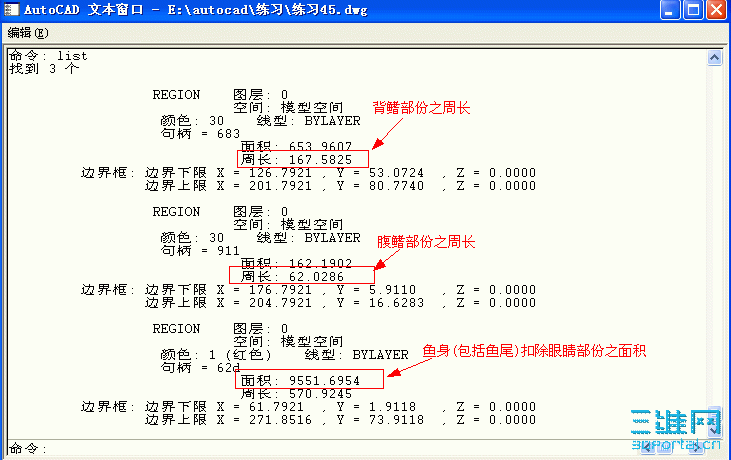

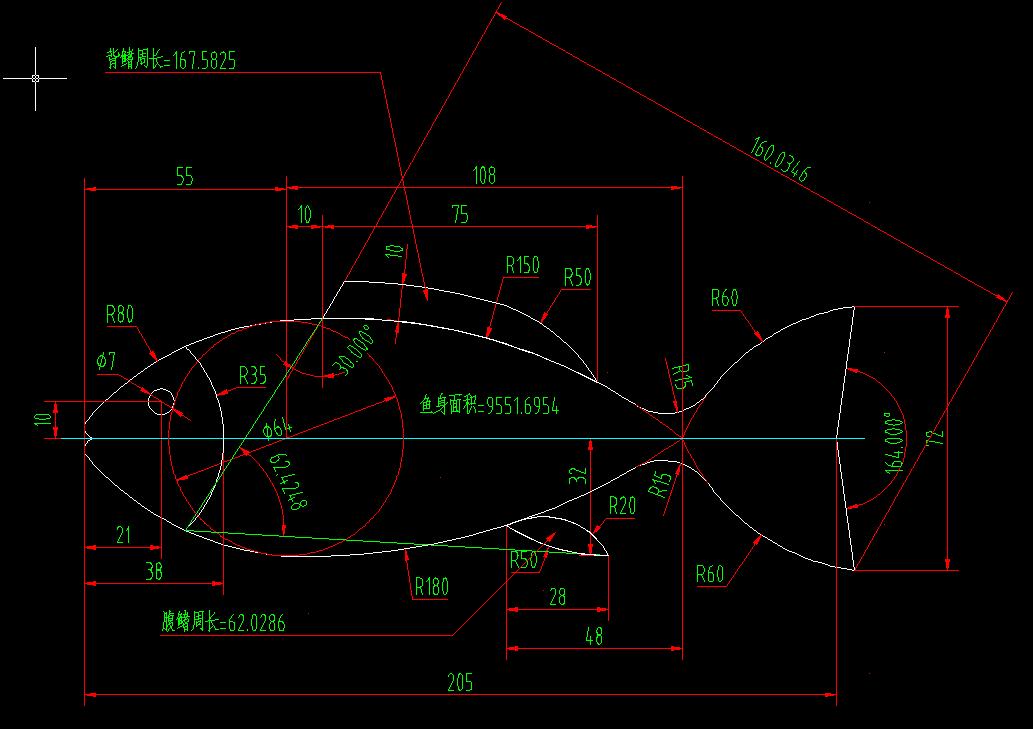

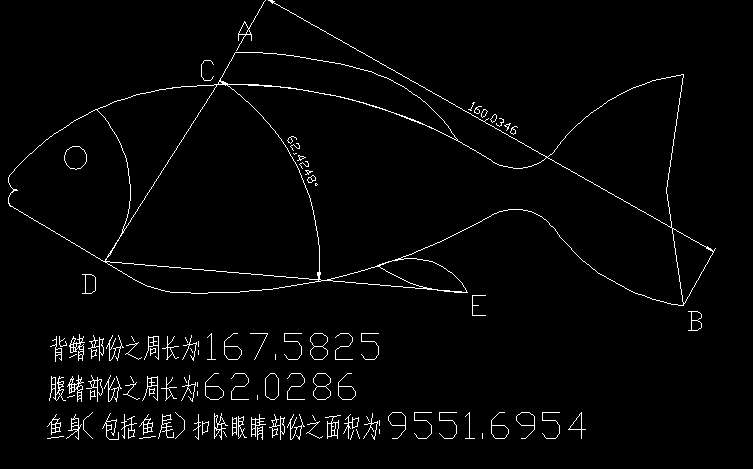

不少尺寸我做出来了+ j3 F0 _* }. z$ c& l0 v
: Q- N5 W* Z4 z4 V. n
[ 本帖最后由 ★新手★ 于 2007-11-5 23:28 编辑 ]

45.rar

19.92 KB, 下载次数: 24

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

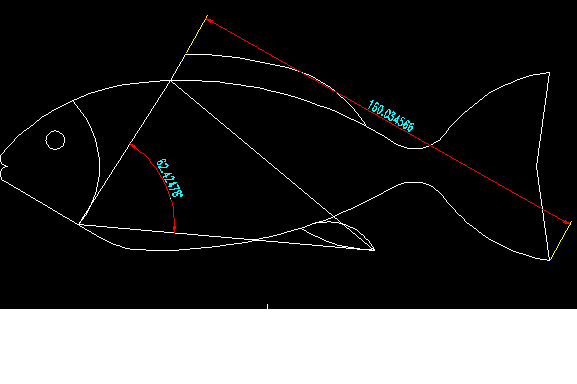

发表于 2007-11-5 14:45:47 | 显示全部楼层 来自: 中国浙江宁波

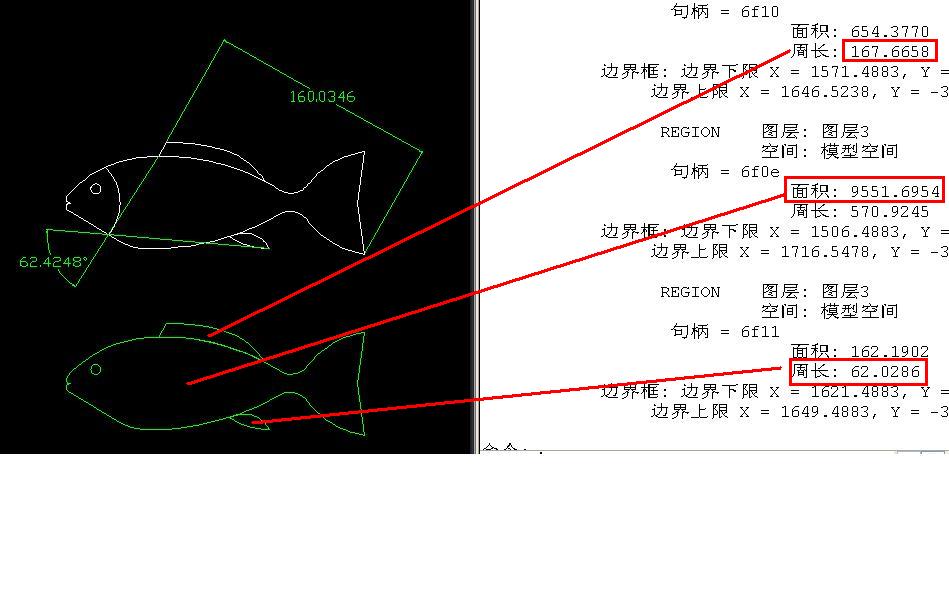

我做出来的答案与题不符,不知哪里错了?请高手指点。1、167.6658   2、A    3、B     4、62.4248      5、C

j45.rar

10.66 KB, 下载次数: 19

这是DWG图档,aotucad2006画的

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2007-11-5 16:01:26 | 显示全部楼层 来自: 中国浙江绍兴

角度有误差

我做了,不过弧线太多,有误差

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2007-11-5 21:43:09 | 显示全部楼层 来自: 中国河南焦作
回复:( U! G- J9 a5 t1 s# T' ?
' A* J3 }2 x3 r; s9 v4 ~
[ 本帖最后由 ★新手★ 于 2007-11-5 23:29 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

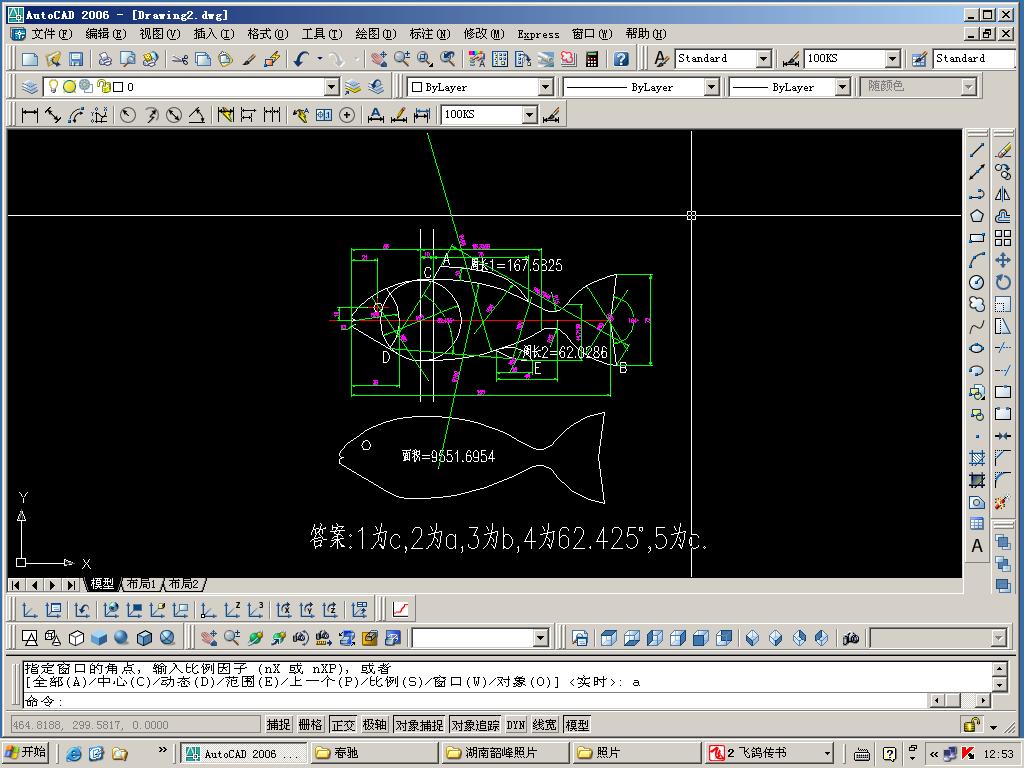

发表于 2007-11-5 23:38:25 | 显示全部楼层 来自: 中国湖南长沙

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2007-11-7 08:47:32 | 显示全部楼层 来自: 中国浙江金华

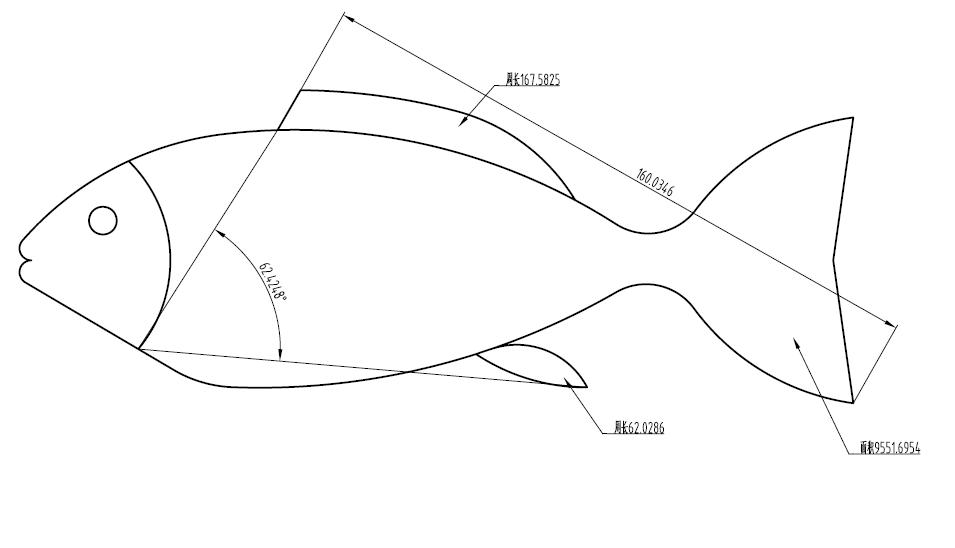

看下我的答案对不对

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2007-11-7 16:24:59 | 显示全部楼层 来自: 中国江苏镇江

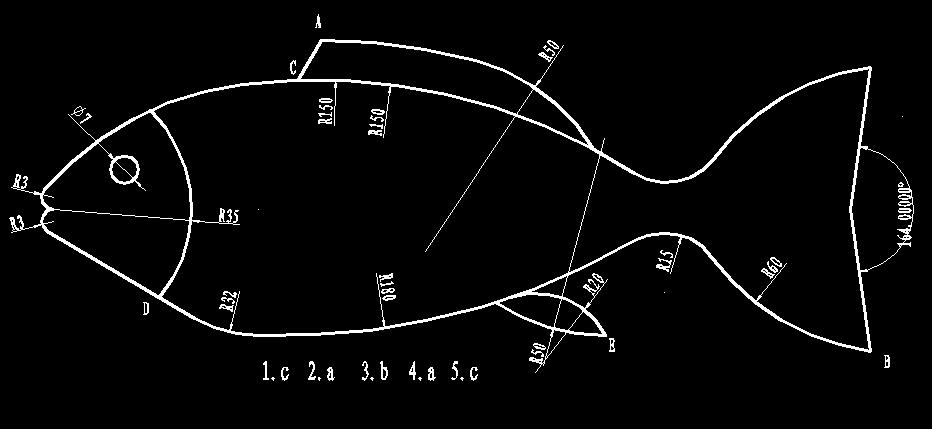

以前看了许多,今天第一次做,受益非浅,这道题自我感觉,制图知识要好,用到了圆的内切与外切画法的一些知识,对于初学制图的朋友来说,就是一个好的例子.下面是我的答案:1、C;2、A;3、B;4、A;5、C。

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

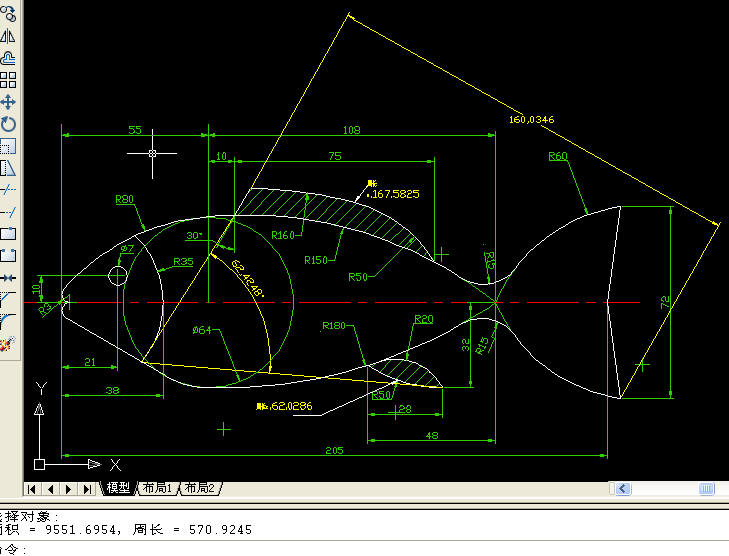

发表于 2007-11-7 17:12:51 | 显示全部楼层 来自: 中国广东广州

做去来了

答案: C\A\B\A\C

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2007-11-9 14:25:43 | 显示全部楼层 来自: 中国湖北武汉

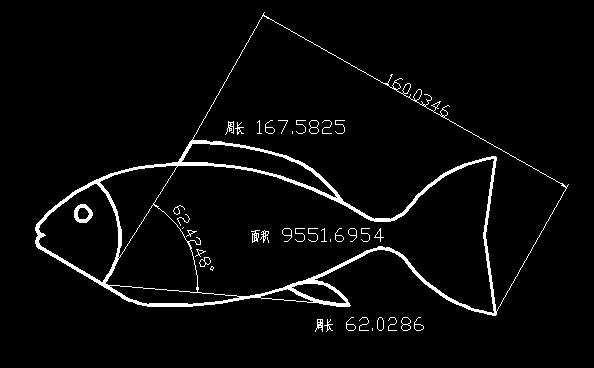

CABAC, u' i1 g  w' b6 D% B5 Q

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2007-11-10 09:30:16 | 显示全部楼层 来自: LAN

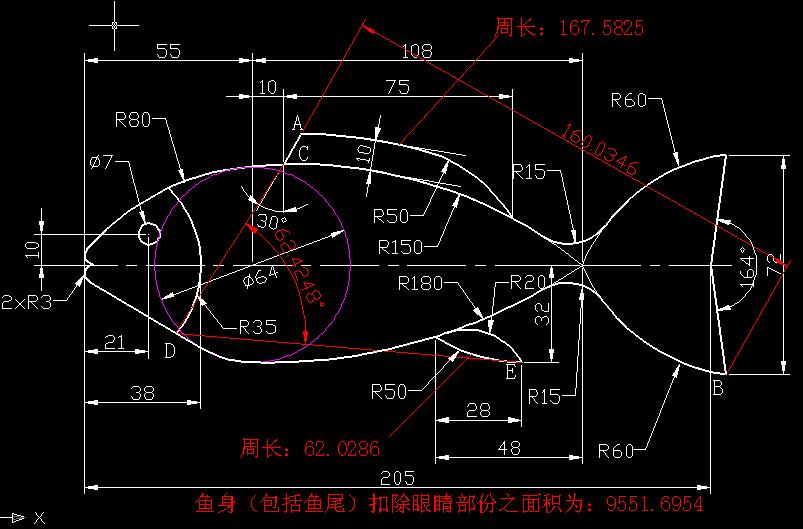

没看清鱼腹部几条线之间的连接,所以花了好长时间。

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极参与

查看全部评分

发表于 2008-7-8 23:50:08 | 显示全部楼层 来自: 中国甘肃张掖

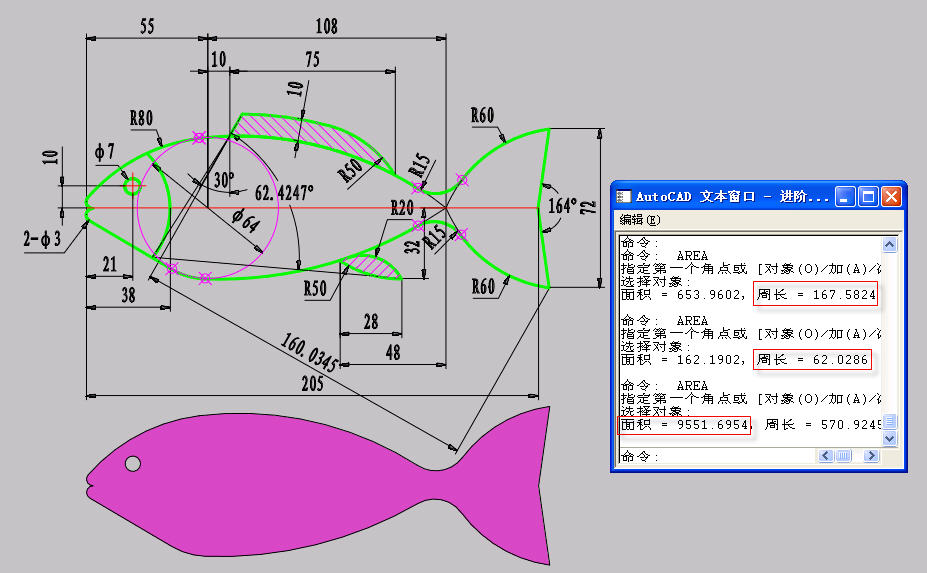

用了很长时间,还是有点小误差。可能是粉色几个点有误差。。。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

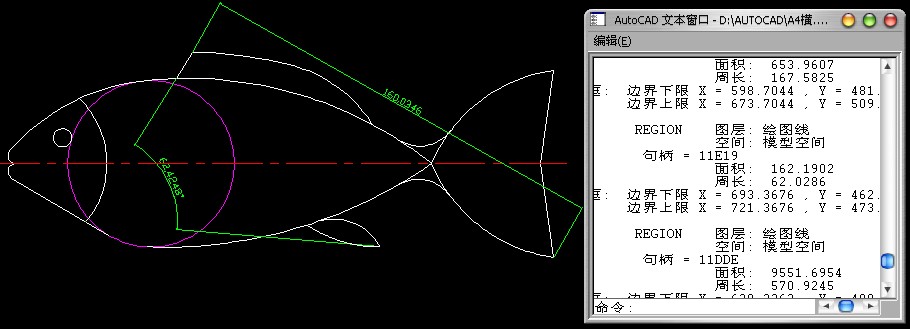

发表于 2008-9-6 16:58:55 | 显示全部楼层 来自: 中国浙江台州
C A B A C
4 b+ `: {. g: x3 ^, U8 ^' h. e5 P7 U有点复杂

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

发表于 2008-10-17 10:27:45 | 显示全部楼层 来自: 中国

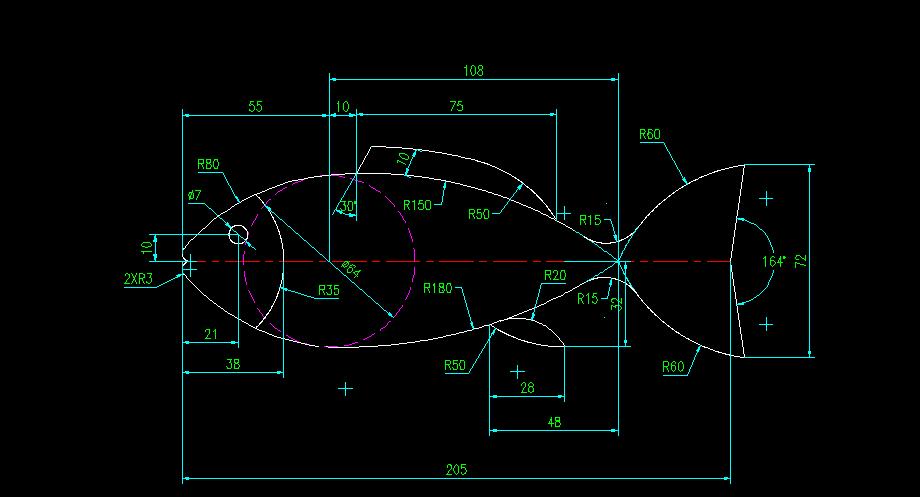

答案:C、A、B 后面二个对不到 ,画了二次都是一样,请高手指教。
7 e* X2 r% w6 a2 u5 u1 M 45.JPG Drawing1.dwg (59.64 KB, 下载次数: 3)

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 鼓励,D处R80错了,应是直线。

查看全部评分

发表于 2008-10-18 13:58:43 | 显示全部楼层 来自: 中国江苏苏州

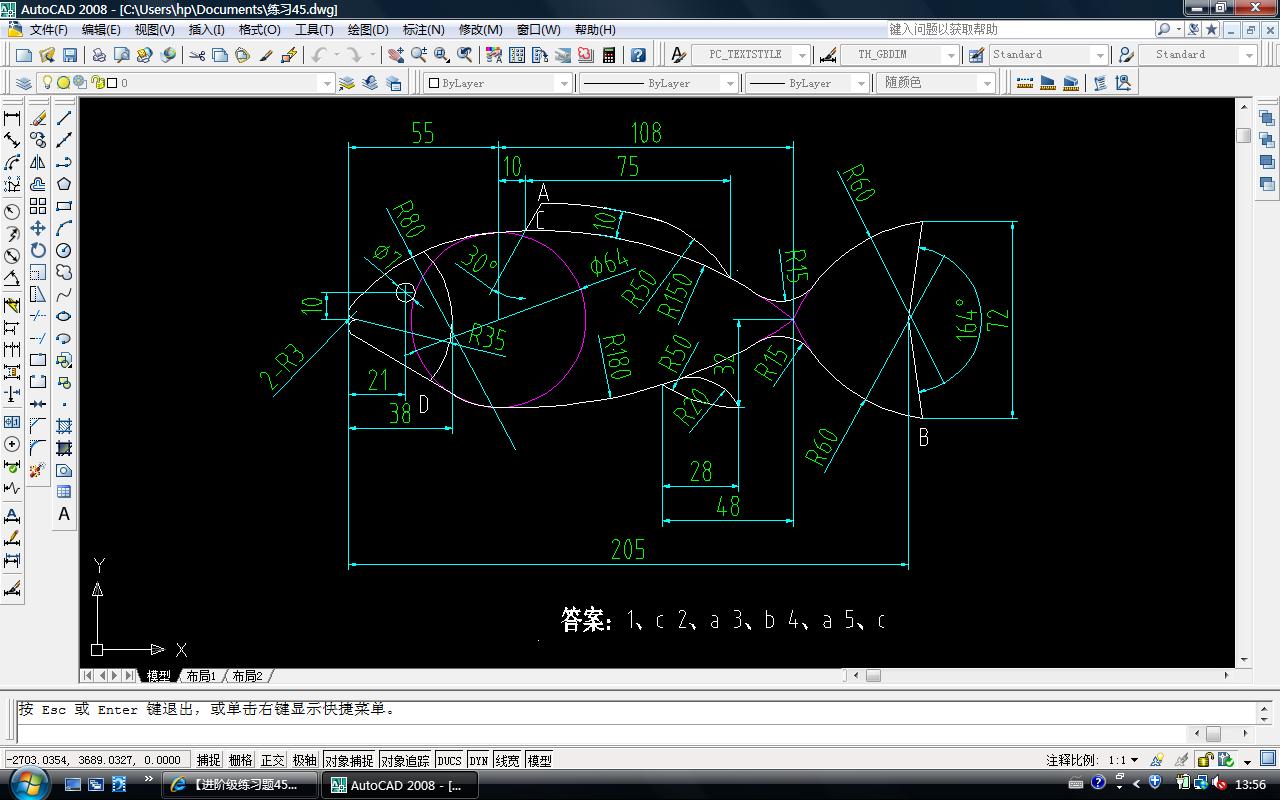

做了好长时间,总算完成了。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

发表于 2008-11-11 13:57:10 | 显示全部楼层 来自: 中国广东东莞

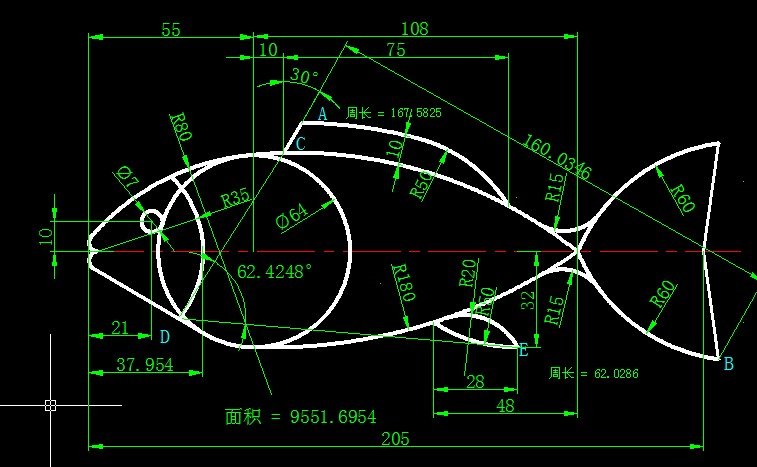

45题答案: C A B A C
4 s& y- k$ a! w! c# b5 a7 F6 b
[ 本帖最后由 2005llnn 于 2008-11-11 15:07 编辑 ]

45.rar

18.34 KB, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好,以后请直接贴图

查看全部评分

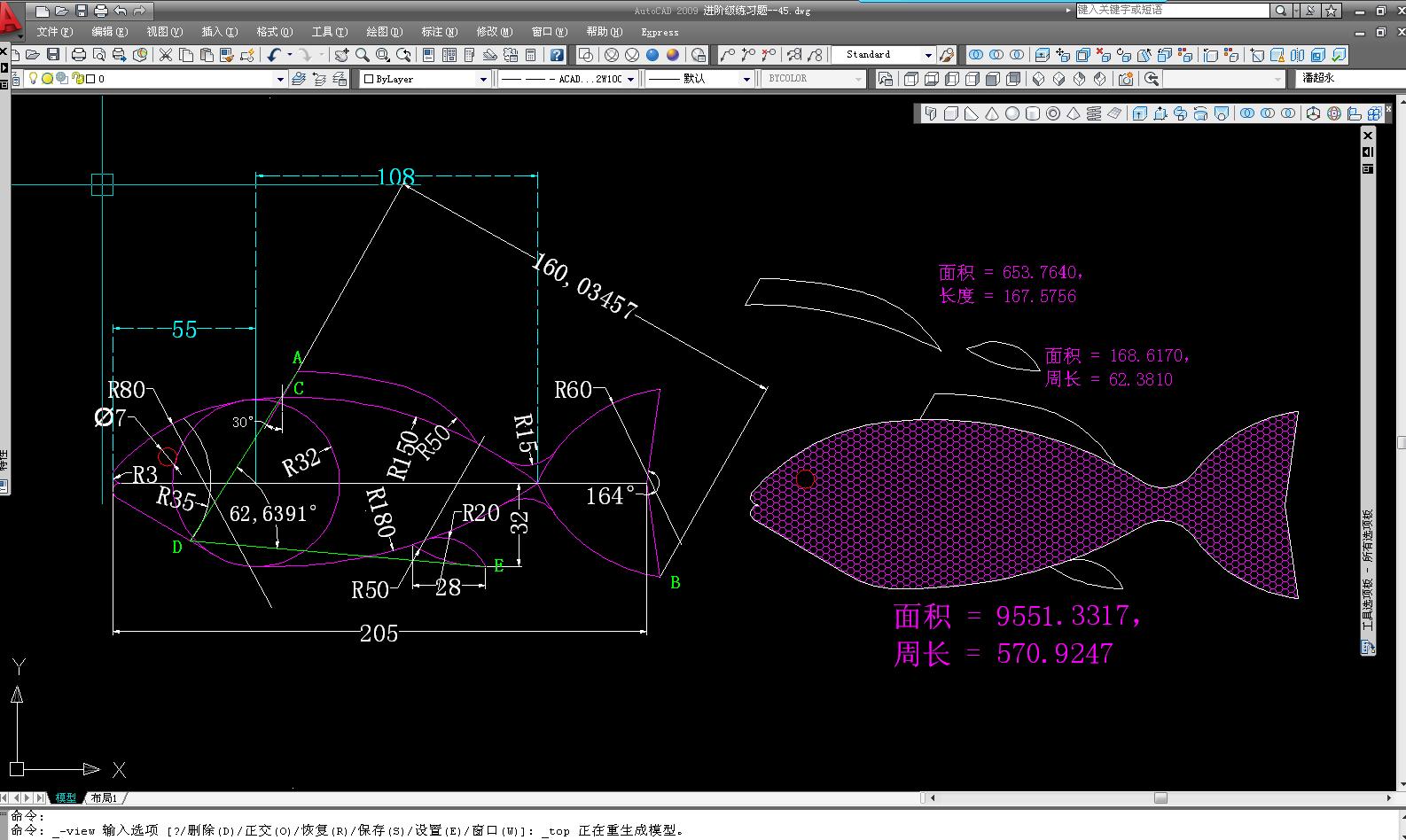

发表于 2008-12-8 12:02:10 | 显示全部楼层 来自: 中国广东中山
晕,,这条红烧鱼可真不好画精度不怎么够呀

进阶级练习题--45.dwg

47.17 KB, 下载次数: 2

评分

参与人数 1三维币 +4 收起 理由
2005llnn + 4 鼓励

查看全部评分

发表于 2008-12-13 13:38:17 | 显示全部楼层 来自: 中国辽宁沈阳

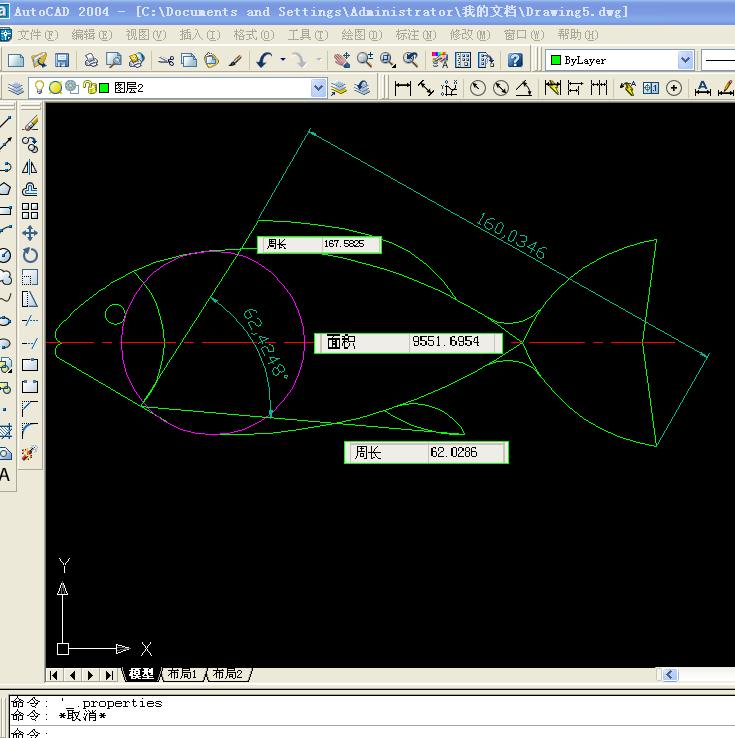

来交作业了5 L! Q$ k  w- I; w
请多指教

评分

参与人数 1三维币 +5 收起 理由
wang2003 + 5 鼓励参与

查看全部评分

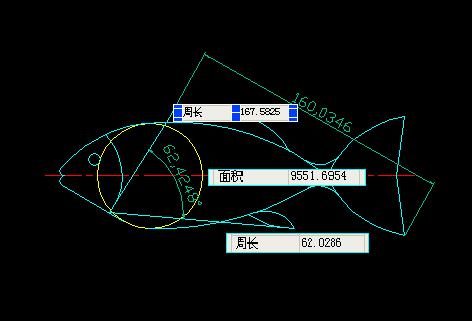

发表于 2008-12-20 09:27:59 | 显示全部楼层 来自: 中国辽宁沈阳
发表于 2008-12-27 13:24:55 | 显示全部楼层 来自: 中国江苏南京

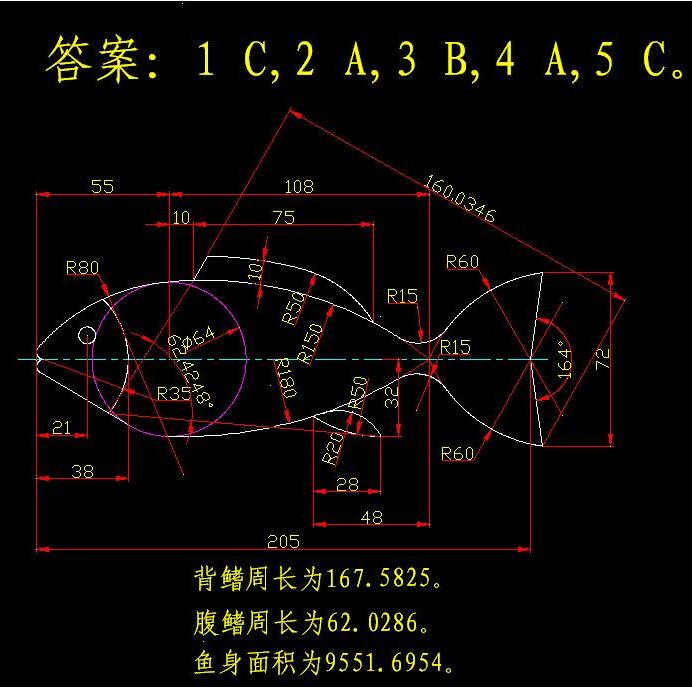

练习完毕!发截屏!

评分

参与人数 1三维币 +4 收起 理由
wang2003 + 4 参与奖励

查看全部评分

发表于 2009-8-14 14:13:54 | 显示全部楼层 来自: 中国四川成都
第45题提交答案

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

发表于 2009-8-16 15:28:43 | 显示全部楼层 来自: 中国山东东营

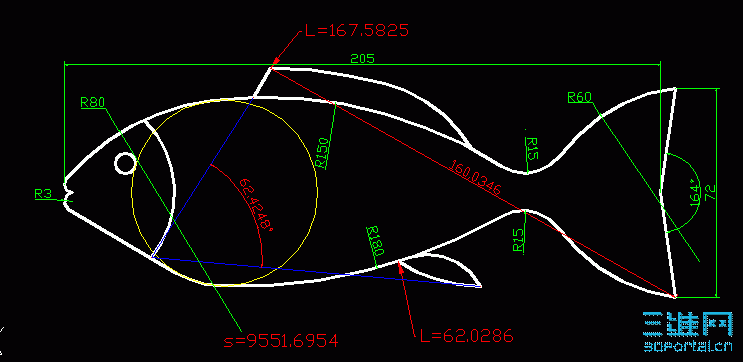

交作业
$ ?; W( z8 e3 W' J- y' Phttp://1

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

发表于 2009-10-23 13:52:05 | 显示全部楼层 来自: 中国湖北荆州

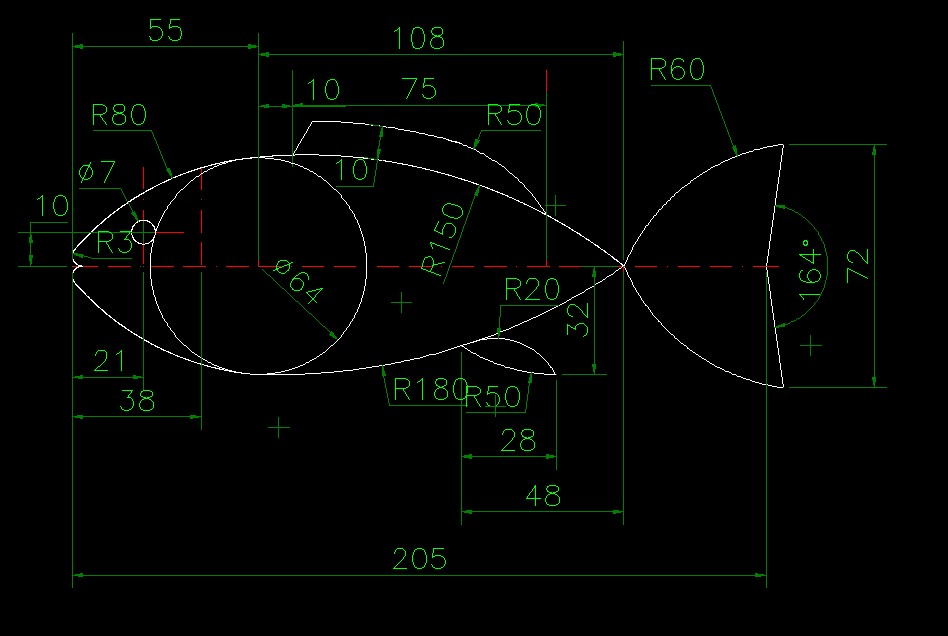

练习了!
: S3 z* _6 j3 [  \5 W 进阶44.jpg

评分

参与人数 1三维币 +2 收起 理由
2005llnn + 2 参与鼓励

查看全部评分

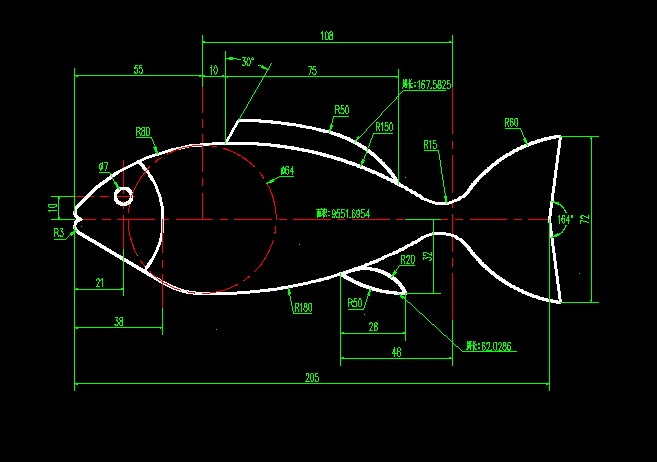

发表于 2009-12-31 15:16:39 | 显示全部楼层 来自: 中国湖北孝感

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

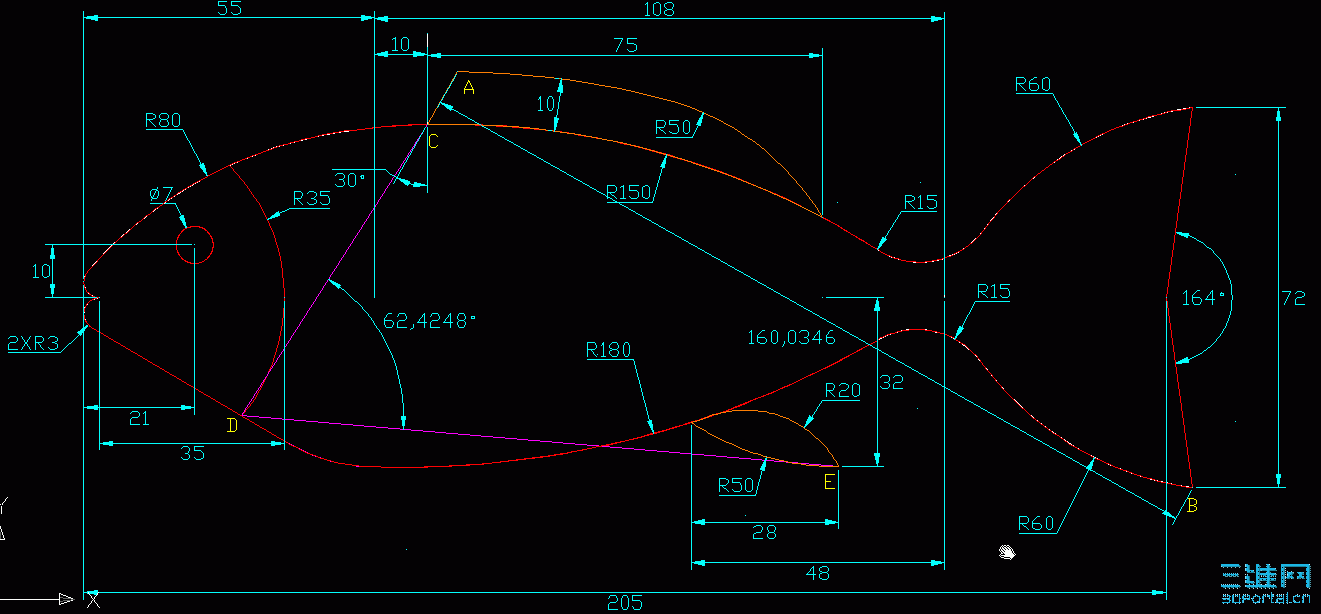

发表于 2010-1-29 23:56:04 | 显示全部楼层 来自: 中国吉林吉林市
:time: 这道题做了好多遍终于做出来了,很费时间的需要细心的,否则和答案就会有出入的,个人认为以下几个地方容易出错,一处是鱼头的下边是直线,开始的时候误以为是对称的;一处是鱼鳍部分的C点的位置要搞准的,其他的地方细心点还不容易出错的,很是佩服楼主能出这样的一道题, :time:

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分
