学习CAE正式开始之前的内容

assassin_007 · 发表于 2007-11-1 16:48:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

CAE是使用离散数据对几何模型的机械性能的逼近模拟，也就是仿真。为了能够使数据得到有效的控制，每一个数据都是建立在坐标系基础上的。所有和几何模型以及单元节点的操作以及方向的定义都是采用坐标和矢量的方式操作的，每一个数据都有一个编号。Femap典型的操作对话框：

assassin_007 · 发表于 2007-11-1 16:52:14

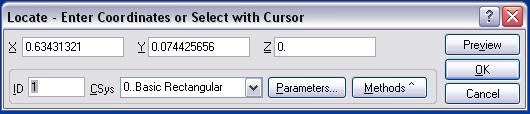

上面的是输入一个点的对话框（Geometry－Point），看一下，首先要输入ID，选择坐标系，Parameter是一些比如颜色之类的设置，Method是输入的方法，有很多种。

assassin_007 · 发表于 2007-11-1 16:53:26

大家对这个理解了吗？如果没有ID和坐标系，求解器就不知道怎么办了，后面会讲到这一点，但是，现在，大家一定要记住这一点，OK？

assassin_007 · 发表于 2007-11-1 16:59:34

Femap的旋转等等操作，用鼠标完成，和CAD软件累死，大家可以试一下：
旋转：鼠标左键或中键
移动：Ctrl＋鼠标左键或中键
放大缩小：鼠标的滚轮推动
平滑放大缩小：Shift＋鼠标左键或中键
怎么样？方便吗？

assassin_007 · 发表于 2007-11-1 17:07:12

再来一个Ctrl＋A是Zoom All

assassin_007 · 发表于 2007-11-1 17:16:54

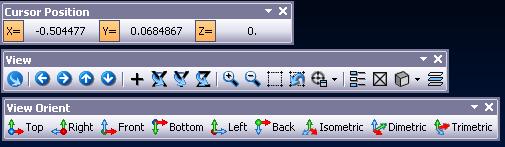

大家再按一下F8看看？再看一下这个工具条。

assassin_007 · 发表于 2007-11-1 17:17:52

不要告诉我找不到工具条，按照Windows软件最简单的找工具条的办法，找找看？对了，在任意工具条区域点击鼠标右键，看到了吗？

assassin_007 · 发表于 2007-11-5 18:12:52

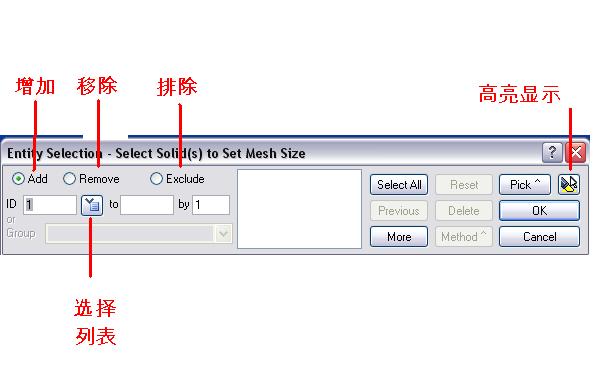

Femap典型的选择对话框

assassin_007 · 发表于 2007-11-5 18:17:35

简单解释一下这是Femap典型的选择对话框，ID不用说了吧，CAE的每一种数据都要求有ID。ID_to，从第几个到第几个，by，中间隔了几个。举例说，现在有一个装配体，里面有十个零件，现在要选择零件，从第二个到第九个，每隔2个选一个，应该怎么填写？ID后面填写2，to填写9，by填写2，结果是选中的是2，4，6，8，共四个。明白了吗？高亮显示按钮非常有用的。选完后，按一下，看看会出现什么？

assassin_007 · 发表于 2007-11-5 18:19:45

选择对话框出现的时候，一定要注意“Pick”和“Method”按钮，“Pick”是选择方式，比如使用框选，查询选择等等，Method按钮是选择方法，比如，你要选择很多曲线，可是比较难选，就看一下这个按钮，下面会有“使用面”，就是选择这个面上的所有曲线。明白了吗？

assassin_007 · 发表于 2007-11-5 18:20:37

那么，再提示一点，Windows软件操作会经常使用右键的快捷菜单。

阿帕奇 · 发表于 2007-11-5 19:54:36

谢谢分享！还是那句话，请将帖子合并起来

笨笨上路 · 发表于 2007-11-5 20:16:46

希望管理员把assassin007的帖子置顶，那样大家看起来容易多了

ybsyl0506 · 发表于 2007-11-5 20:36:01

提示: 作者被禁止或删除内容自动屏蔽

20010430 · 发表于 2007-11-6 14:32:12

楼主像拉家常一样，希望楼主经常来这里。

assassin_007 · 发表于 2007-11-7 07:59:32

原帖由 20010430 于 2007-11-6 14:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif( N, G' D5 y3 Y* X3 y: X' C. ]1 w: M
楼主像拉家常一样，希望楼主经常来这里。

谢谢大家支持，我会经常来的！

assassin_007 · 发表于 2007-11-9 19:10:08

Ctrl+G是刷新屏幕

s20080107 · 发表于 2009-12-15 14:44:54

对于我这个初学者，这些东西太有用了！谢谢啊！

lzb7316 · 发表于 2010-1-2 21:39:21

学习学习学习学习

dwb2006 · 发表于 2010-4-4 20:01:57

太有用了。

zhb816 · 发表于 2010-4-5 07:17:39

有点看不懂~~

vastgly · 发表于 2010-4-7 08:36:12

楼主很不错，辛苦了！

miamicold · 发表于 2011-1-13 10:54:55

好东西人人欢迎，欢迎楼主经常来看看大家

flying_boy · 发表于 2011-7-16 14:27:20

very good,特别是对于初学者

开心小龟 · 发表于 2012-5-18 12:12:20

不知该说些什么。。。。。。就是谢谢
