剖视图问题_请高手指点迷津(配有图示)

loophy · 发表于 2007-11-1 00:22:38

您需要登录才可以下载或查看，没有帐号？注册

x

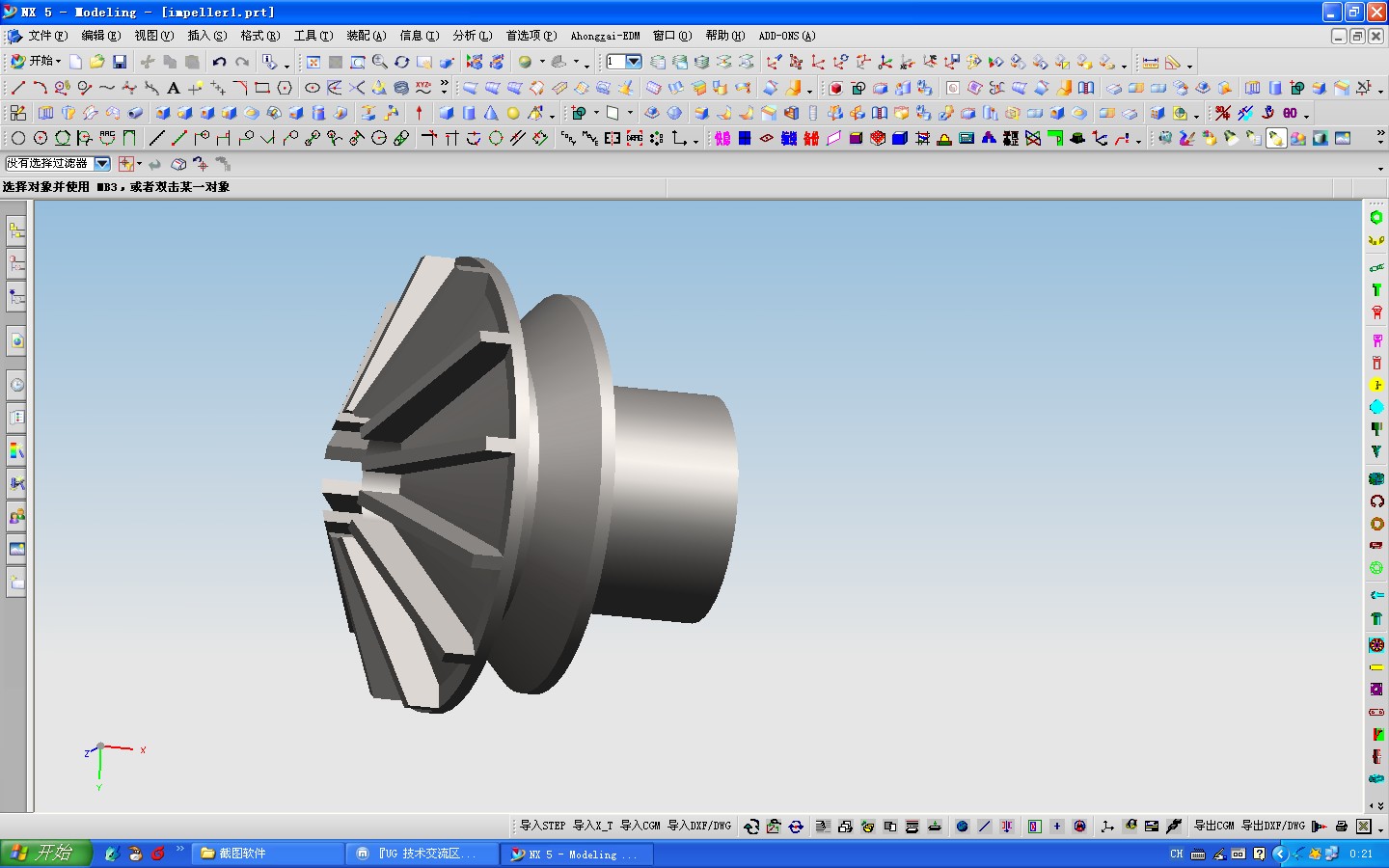

我要作一个叶轮的工程图,在剖视图中要不剖叶片,如何设置,或使用什么方法解决.叶轮为整体的零件,不是装配件.

loophy · 发表于 2007-11-1 00:27:13

我作的剖视图是这样的,边叶片也剖掉了.

johnson-xu · 发表于 2007-11-1 08:53:16

用局部剖就可以解决啊！

342539436 · 发表于 2007-11-1 10:24:06

可以用局部剖视，也可以设置一下剖视的起点，不剖叶片部分就是了！！

艾尔 · 发表于 2007-11-1 10:30:45

是的，局部剖最符合GB应该这种情况，把你保留的部分闪出来，边界线还好看
