不锈钢316L压扁后开裂；

cd163

今天做了1批AISI316L的不锈钢管Φ26×4.1;压扁后全部开裂，之前做过拉升试验和硬度，抗拉强度为760左右，硬度在76-77之间，机械性能应该很好才对；为什么会开裂呢 ？请各位帮我 找下原因；谢谢1！
: t; j3 o' z. A( Z
' G% k. x4 K! d  M
压扁情况是：完全压扁；即 H≈2t

[ 本帖最后由 cd163 于 2007-10-22 15:20 编辑 ]

lcshjsb

主要原因是线材表面缺陷及钢丝组织不均匀.

cd163

噢，跟固溶处理没关系么？

wszdzdh_25

是不是AISI316L的不锈钢管Φ26×4.1本身就有一定的缺陷呢
; a: ~/ s7 B. }% r像夹渣、气孔等缺陷，你可以查查看。

hbxjr

压扁后开裂说明材料韧性不太好，硬度较高。使用条件要求压扁吗？做破坏试验啊？
估计对你的使用不存在问题，毕竟你不需要压扁了使用吧！

xcy721626

压扁试验是对圆形横截面无缝和焊接金属管压扁塑性变形能力的测定。不知道开裂发生在什么位置？
如果仅在试样棱边处出现轻微的开裂不应判为报废的。

hbh0606

1.楼主应该选用无缝管，而不要采用焊接管；
2.表面存在拉伤、拉痕等表面缺陷；
; D. J! R: h3 j  S3.压扁金属的变形方向与金属的纤维方向有关。

cd163

to:
. |" }- P2 G& F2 g6 Z5#楼的朋友没仔细看我的贴吧，硬度76-77只能说一般，不能算硬，材料使用就是要用来压扁的，
  o, J2 H% ~% V4 ]. H6#管子压扁出在管子侧面，有明显的裂痕，或者说是破裂了吧
7#材料是无缝管

azzzzt

估计你们的材料有杂质

pucycle

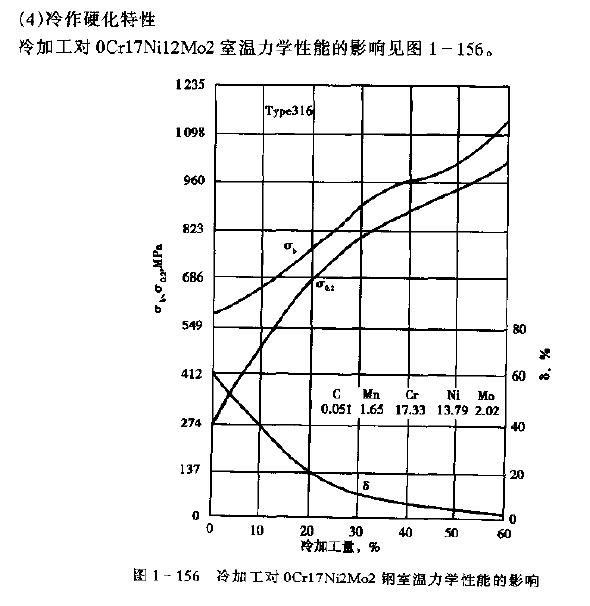

从抗拉强度和硬度上看很正常，看不出来什么问题。 LZ应该知道奥氏体不锈钢的耐断裂性能是极高的，Jc值变化幅度较大。 LZ应该用的是冷加工，冷加工相应产生的冷作硬化非常明显，这一点应该注意到。

wx040407

硬度应该是hrb值吧，楼主何不写清楚，省得让人误解。

3DINZAGHILI

根据你提供的强度数据，应该是固溶处理时有问题！

hacjxjwh

应该计算一下钢管在压扁后的伸长率是否超过母材本身的伸长率

wesley_zhu

估计是你的冷作硬化引起塑性降低,造成的开裂.

发烧生活

开裂表明材料塑性差了！

武昌鱼

先应该热处理降低硬度的。
