这种三维效果是怎么出来的? 如图,在说明书中经常见到这种风格的三维图,视图比例非常真实,但完全不同于SW工程图风格.
不知道是不是有专用软件生成?

http://www.3dportal.cn/discuz/images/swl/credits_attachlist.gif
附件
2007-9-27 16:16

http://www.3dportal.cn/discuz/images/attachicons/image.gif potocam.JPG (134.9 KB)

http://www.3dportal.cn/discuz/attachments/month_0709/20070927_4fd9001ef154143f398bsvJEaq69lyyU.jpg

空空如也 · 发表于 2007-9-27 16:44:30

我觉得有一些方法可以实现:
1.可以用PROE或SW绘制完成后的三维图,然后投影到工程图中,形成自己想要的视图后,选择相应的藏线条显示方式,然后注释就可以了.
2.前面生成视图步骤相同,不想在PROE或SW中注释时,可选择在CAXA或其它二维软件中进行线条,文字处理就可以了(我经常这样操作)
3.前面生成视图步骤相同,还可以把图放置在PHOTOSHOP 中处理
你可以试试,我用PROE或SW,然后在CAXA中后续处理,可以产生很好效果的

zhqlmy7273 · 发表于 2007-9-27 18:32:47

使用犀牛作后，再转换成线框图！

afsangel · 发表于 2007-9-27 18:33:07

我认为好.有利于论坛的长期发展.促进资料的交流和共享

hyc · 发表于 2007-9-28 07:58:07

很有可能是Isodraw这个软件,听说原来是家德国公司的产品，用来做说明书之类
的技术文档的。现已被PTC收购。
我公司上PROE时咨询过,报价是20多万$,我们还以为是人民币.
听他们说国内还没有公司买.

diyxz · 发表于 2007-9-28 08:28:42

又涨知识了！学习中！顶一下！

gneful · 发表于 2007-9-28 09:25:41

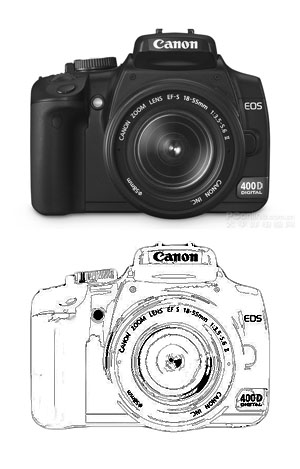

很可能是直接用照片转换过来的
随便试了一下，效果一般，花点功夫应该会好一点。
