在工程图中的装饰螺纹线怎样符合GB

zhangyq99 · 发表于 2007-9-22 18:41:42

您需要登录才可以下载或查看，没有帐号？注册

x

在3D零件图中插入一螺纹装饰线，生成工程图时发现剖面图左侧的螺纹终止线以虚线出现且不符合国标，请问大家如何解决？

zhangyq99 · 发表于 2007-9-23 08:38:28

自己顶一下，希望各位大侠不吝赐教。

njzhangmeng · 发表于 2008-5-30 06:17:16

本人用2008 没发现问题啊
不知道你用的什么版本

iehicia123 · 发表于 2008-5-30 08:42:02

个人觉得你这个虚线不是螺纹终止线，而是轴肩的虚线部份，你可以：视图－显示－消除隐藏线。看能不能解决此情况。希望对你有帮助。

aries_1986 · 发表于 2008-5-30 09:44:13

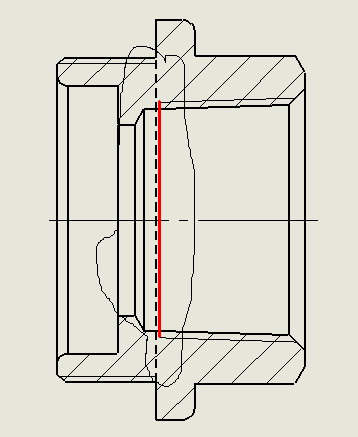

红色这条才是螺纹止线吧

zhjg898 · 发表于 2008-5-30 11:15:18

是轴肩的虚线部份
