履带式吊车

yplw

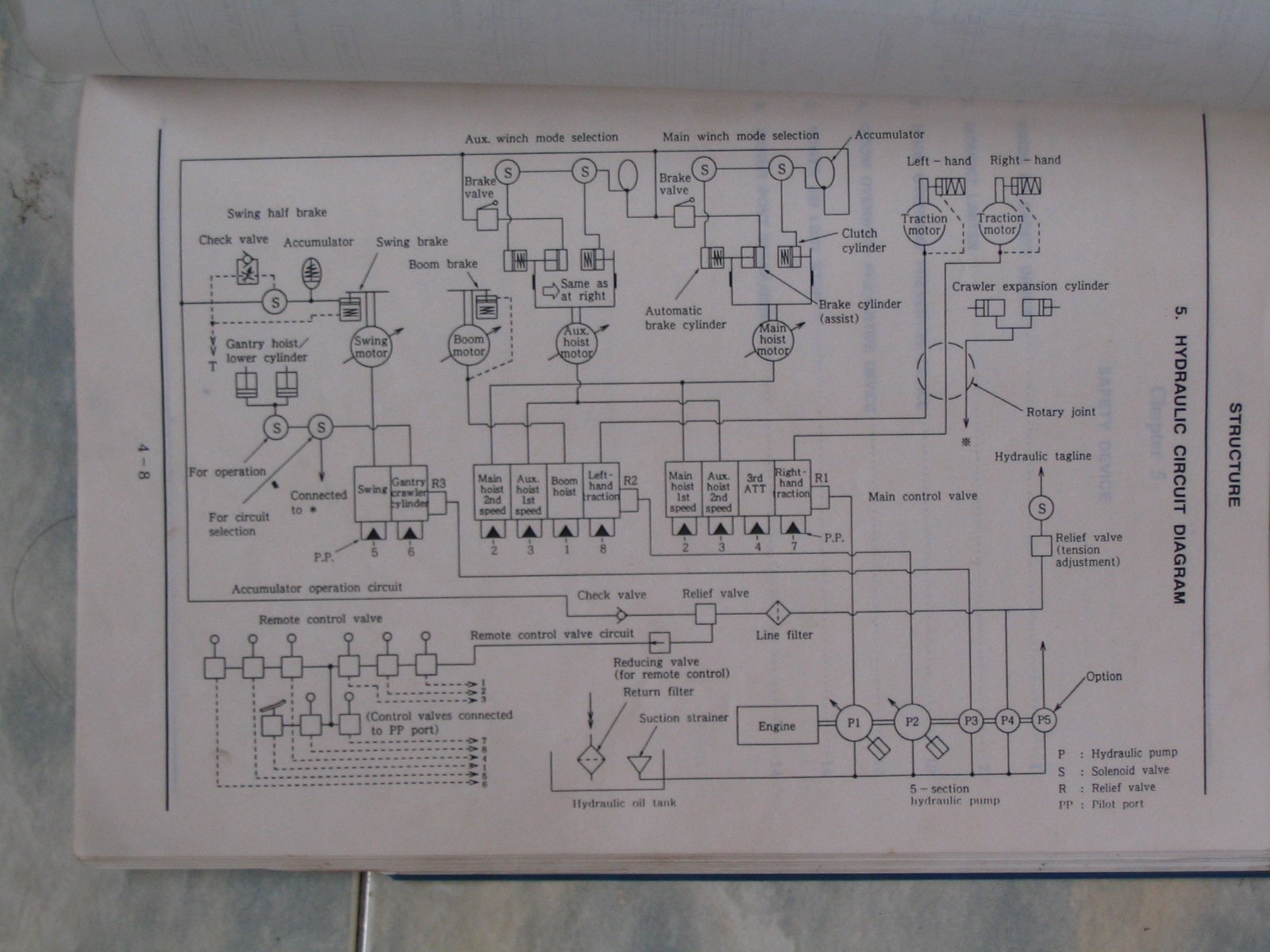

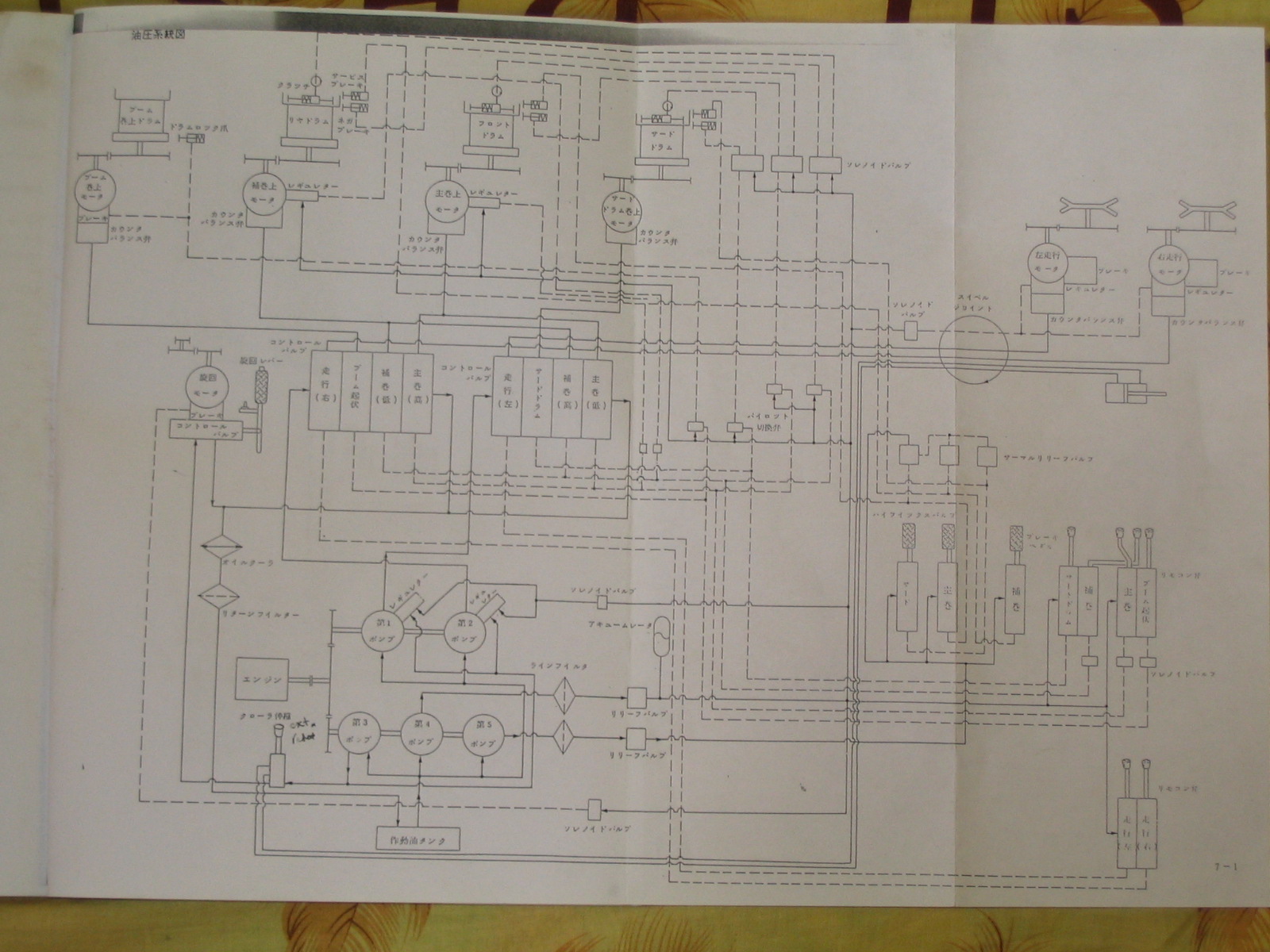

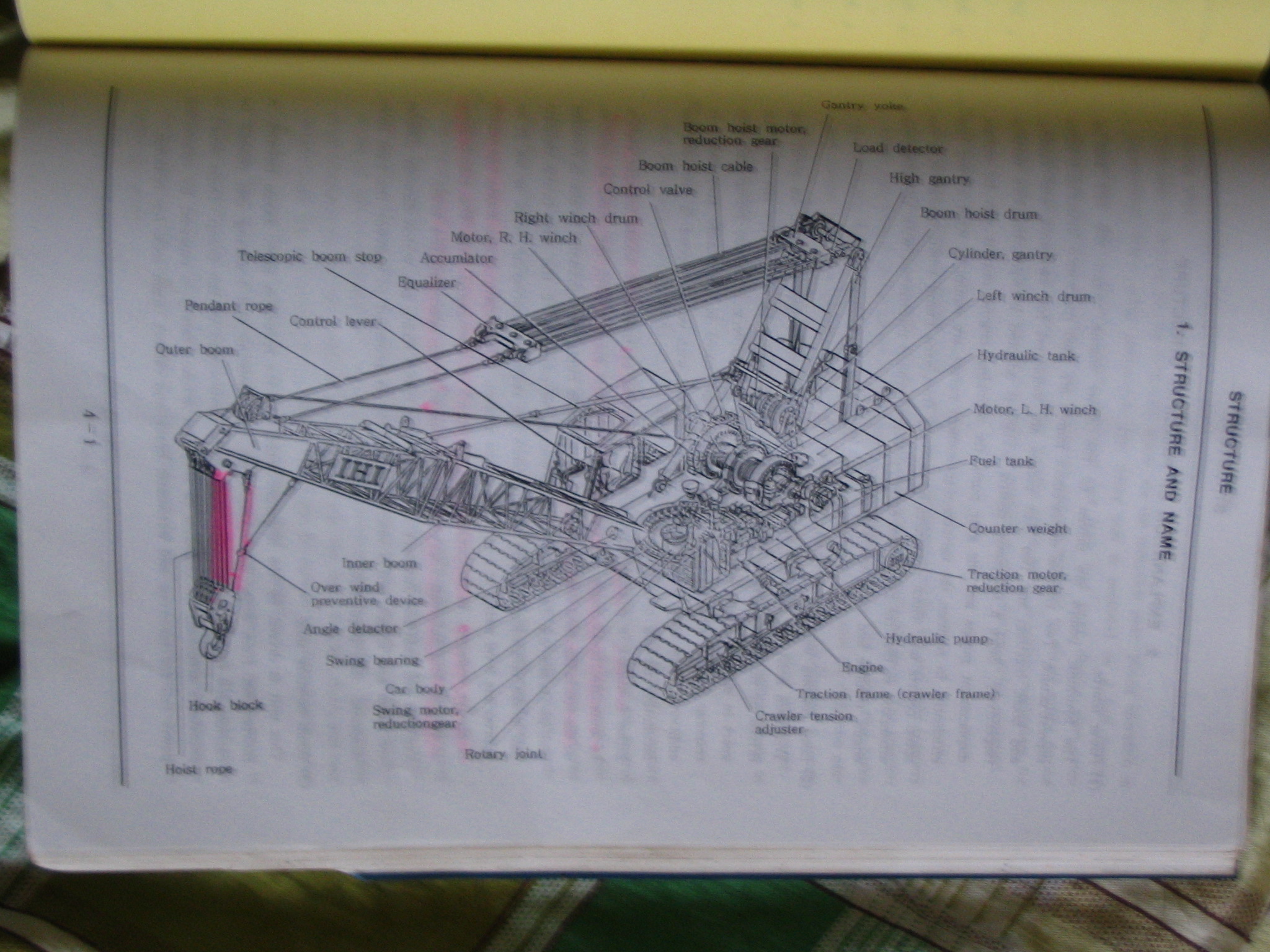

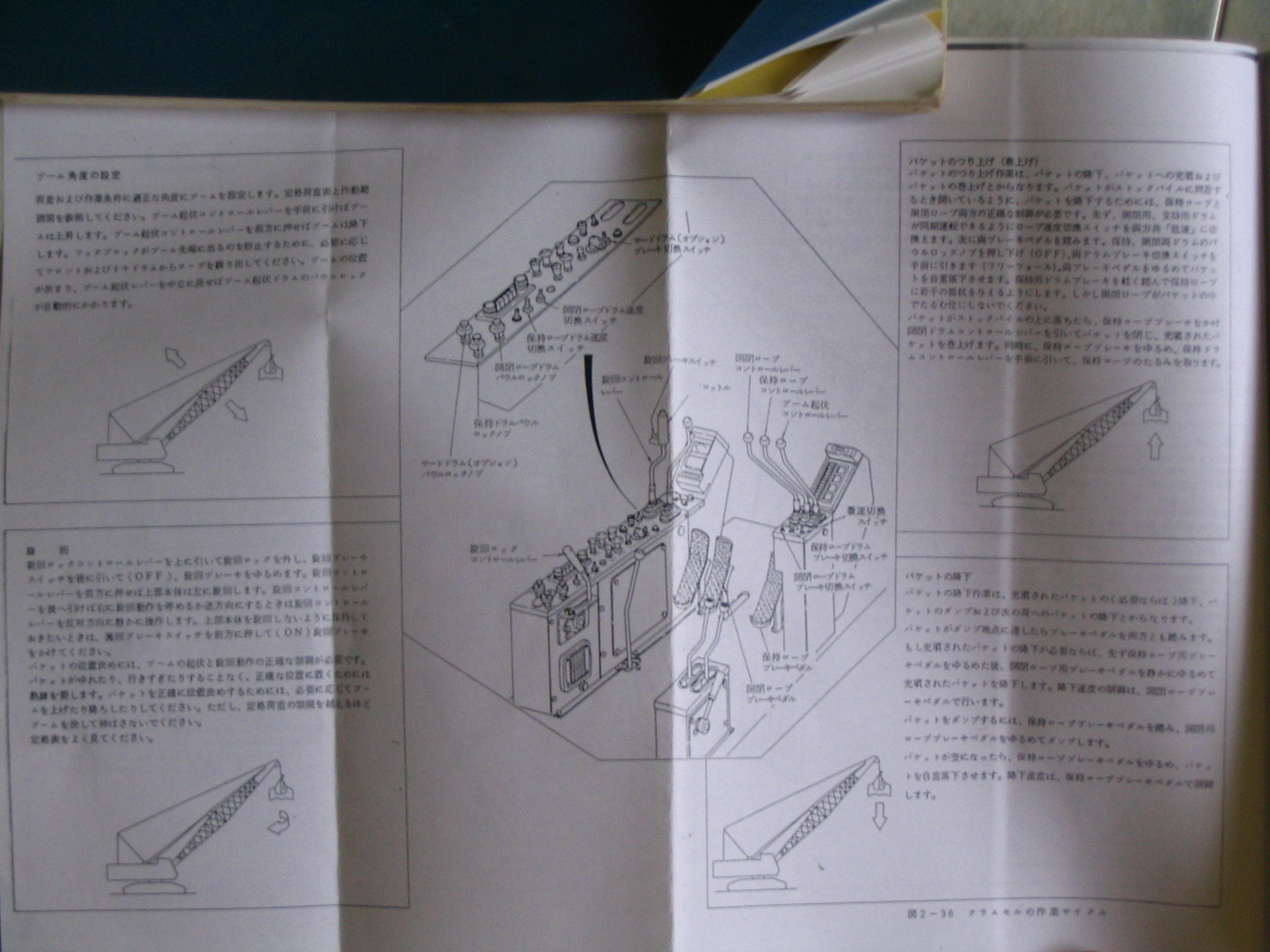

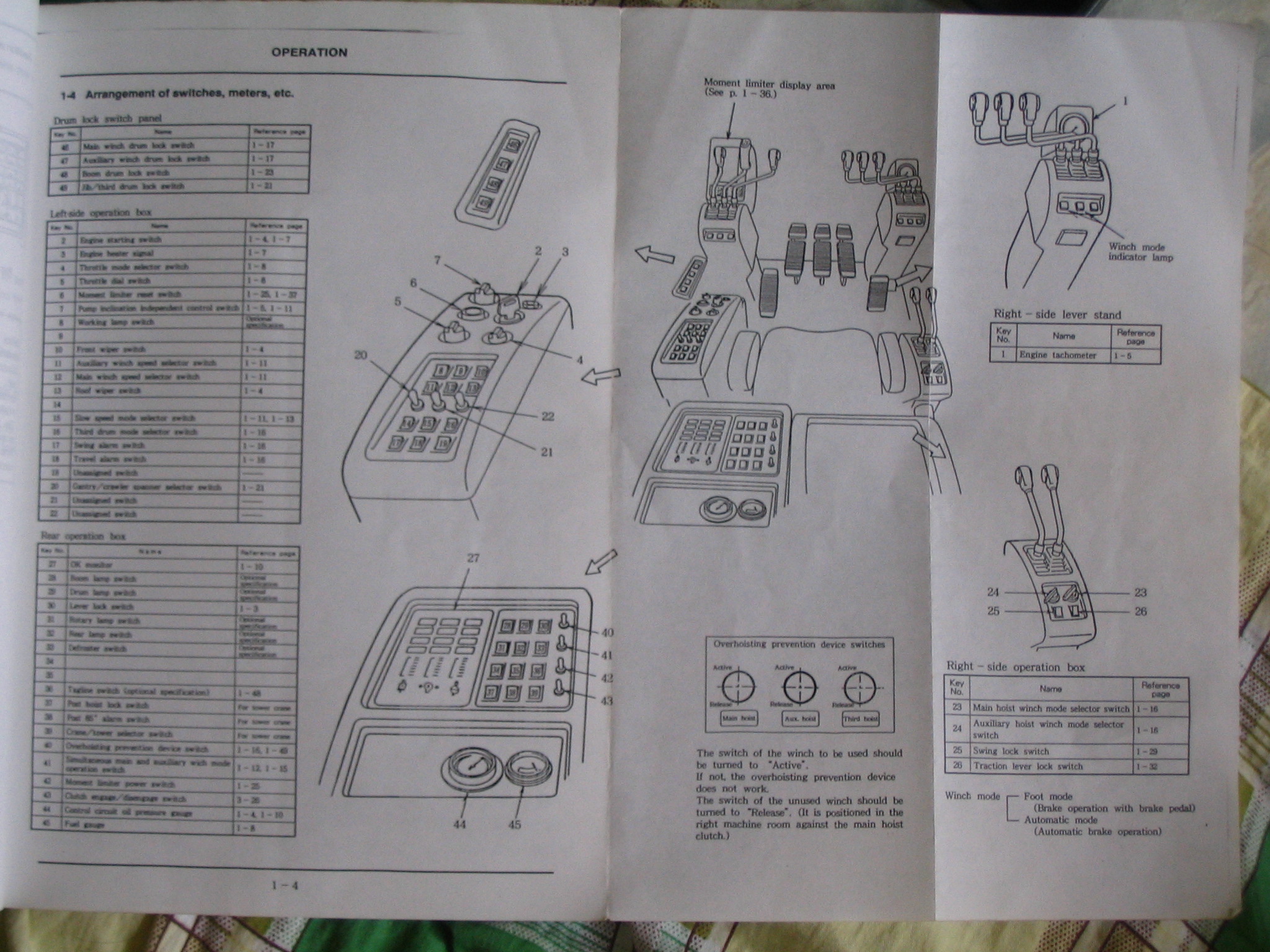

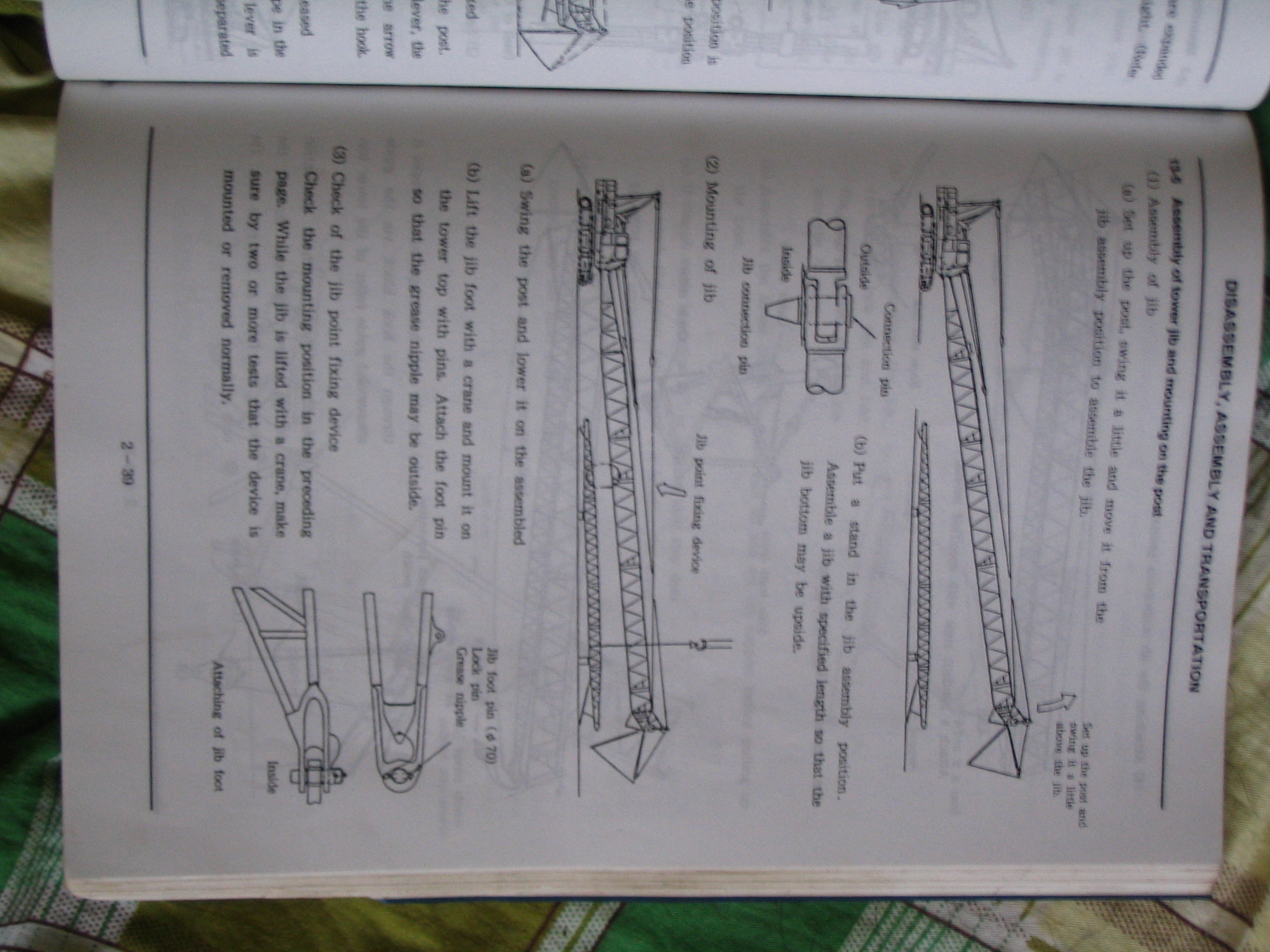

下面是2台吊车的液压图,都是日本的.
一台是IHI的,另一个是KEBOLE的,原理应该基本一样.但是他们的原理图,我实在看得糊涂.
不敢随便猜测里面的阀是什么样的.
* p0 i! N2 w, d+ D  c9 k7 L) f  G知道的高人,帮忙解释一下吧.
" b) T# t3 c- y# F1 ?$ ^
. Q$ W0 }6 Z3 B+ {* w' w* ~/ y! u还有我把吊车上面的一个刹车脚踏板的那个阀拆了下来,不懂它怎么工作的.因为已经安装上去了,所以没有照片.
# j7 l. v0 w! u/ d6 d4 M( t
+ f1 d) B7 E* l+ h) a[ 本帖最后由 yplw 于 2007-9-15 18:12 编辑 ]

小雪

看看这本书吧，很不错的
http://www.3dportal.cn/discuz/vi ... amp;extra=page%3D12

yplw

谢谢楼上的.

已经下载看了下.应该值得借鉴.

! e8 t+ L, K2 q* H& i我上面的是履带式的,和书中的不是太一样.
2 O/ E; L* r. I- U& N
- }7 a; W. m% _8 }$ S" G2 O继续研究下.
3 m7 K* T) }1 c, a
[ 本帖最后由 yplw 于 2007-9-16 12:22 编辑 ]
