[已解决] 怎么求这个零件的展开图??钣金里不能展开

[复制链接]
发表于 2007-4-13 14:45:30 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

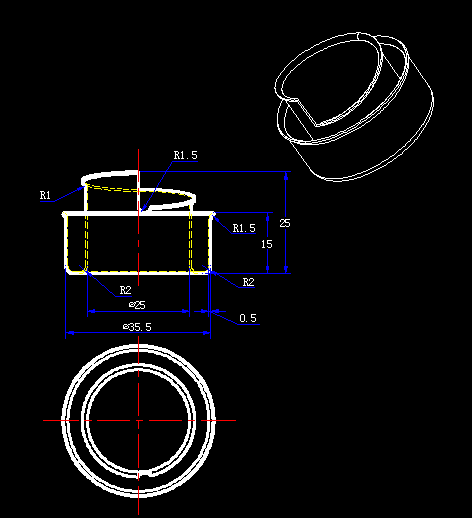

有哪位高手知道怎么求这个零件的展开图,请给出计算方式0 N$ P0 P, O) u6 J5 G+ ?7 T

  Y) X' U5 V  T( \' z: P( ][ 本帖最后由 awen1010 于 2007-4-13 15:12 编辑 ]

1.rar

84.74 KB, 下载次数: 5

发表于 2007-4-13 21:02:01 | 显示全部楼层 来自: 中国四川成都
仅展开图应该不难,原则还是面积相等,第一步将底部补平考虑凸模圆角适当加高,第二步分解为一个有底圆筒和一个无底圆筒分别求出面积,第三步将总面积换算成圆形。
 楼主| 发表于 2007-4-14 09:32:08 | 显示全部楼层 来自: 中国广东广州
上面那个螺旋形状又怎么冲出来呢???
 楼主| 发表于 2007-4-14 11:21:40 | 显示全部楼层 来自: 中国广东广州
请问2楼有计算公式吗???
发表于 2007-4-18 20:06:04 | 显示全部楼层 来自: 中国四川成都
有底圆筒和无底圆筒的面积计算,冲模设计的任何教材,手册都有。也可用重心法计算,求出每段母线的长度与该段母线的重心绕原轴线旋转一周的乘积,F=2*3.14*L*R,累加求和得道总面积。底部螺旋面只能考虑机加工。

评分

参与人数 1三维币 +1 收起 理由
mr.lee + 1

查看全部评分

发表于 2007-5-26 21:50:49 | 显示全部楼层 来自: 中国浙江杭州
螺旋形状底孔冲孔 翻边,旋切
发表于 2007-9-12 16:38:40 | 显示全部楼层 来自: 中国广东广州

有谁可以帮帮我

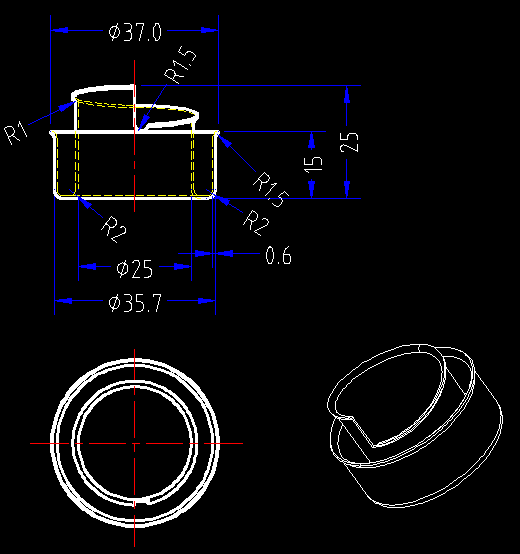

有谁可以帮我算算图中的位伸件的坏料直径大概是多少呀,感激不尽,谢了
发表于 2007-9-13 11:17:10 | 显示全部楼层 来自: 中国江苏南通

试模的时候可以参考。

大约在 φ 90 左右,主要和你的工艺路线有关。

评分

参与人数 1三维币 +2 收起 理由
flytao + 2 应助

查看全部评分

发表于 2007-9-14 09:37:25 | 显示全部楼层 来自: 中国广东广州

回复 #2 china_jxp 的帖子

请问楼主是怎样算出的呢,可以提供公式吗
发表于 2007-9-14 16:49:37 | 显示全部楼层 来自: 中国广东中山
原帖由 chenshuchao 于 2007-9-14 09:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 i+ g6 p' ?+ F- w5 U" S6 @* q请问楼主是怎样算出的呢,可以提供公式吗
% F! ^/ d) R1 `- _& T
你会用3D绘图软件吗?依照体积不变原理,自己算算看,不会差太远!

评分

参与人数 1三维币 +3 收起 理由
flytao + 3 应助

查看全部评分

发表于 2007-9-25 23:48:45 | 显示全部楼层 来自: 中国广东佛山
怎么搞旋切呀
发表于 2007-9-26 08:10:27 | 显示全部楼层 来自: 中国江苏南通
