[讨论] 曲面练习——“孔方兄”[3月13日教程更新]

[复制链接]
发表于 2007-9-4 14:16:16 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

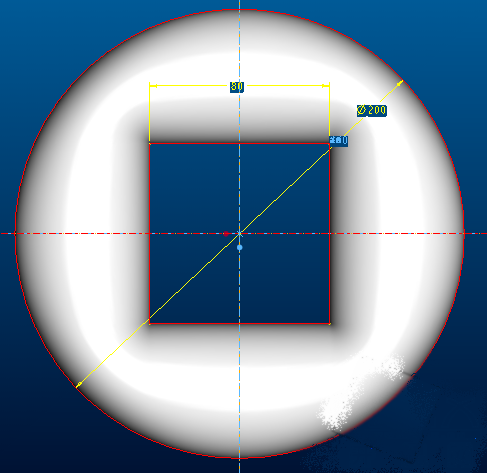

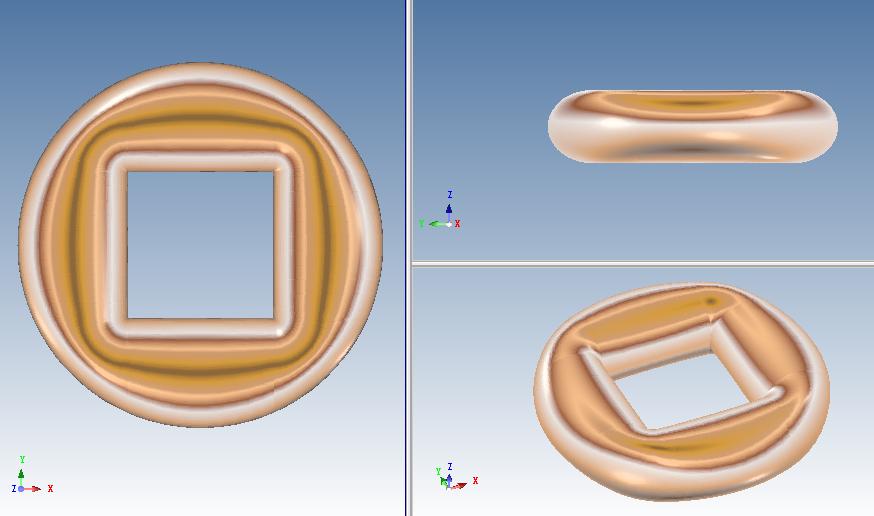

抄来一个题目,原题目如下:$ f, T) F" Q$ o, x7 ^8 M. K

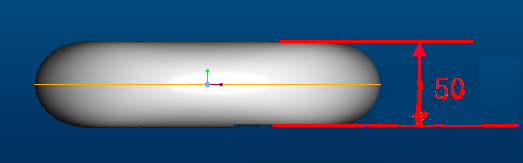

02.png , W1 \1 V: t* {( g
* I( x) x; v2 l. ?9 y( v& S' ^
022.png " ]* e! S$ K( s) r" o
我先做了一个。大家也来做一个。
6 \5 v* |: o) p( p' m质量要求:1.方孔顶点(拐角)处绝对不能处理成小圆角过渡bbs.icax.cnv A}
9 v  X# U" k+ W+ bK_

7 t6 b$ ^, w5 H" q2.曲面尽量饱满,不要扭曲
* \- d5 H6 X4 Q, Q" @+ J- I1 h3 _8 g5 Y0 F7 p! K# |
把我自己做的原始线架也发上来.+ |% q! `8 n$ O! b, ^7 i+ t
我做得也不好,主在是在转角处。还请高人做个好点的。  Y* T$ p* L# Y5 n7 S: d/ W
1 L  V+ B' H$ u2 i( l, y; P- D/ ]

  T0 B! w3 h! v$ i) U7 H7 W; b# O1 \: J; \7 U" z$ X
给大家一个练习的机会,作为本周练习题了,做出后贴图的加3分,上传源文件的再加5分,制作教程的再再加5分,希望大家踊跃参与,上传源文件和教程请压缩后上传,权限设置为100,否则只给加3分,结束时间为9月15日。
8 Q4 E' s/ j3 e, c' w------------------------by zcp68941125) e, q8 A& B9 v
-------------------------2007.09.05, V3 S+ |4 f! @

% P4 k8 z* g0 v8 M" w5 W[ 本帖最后由 小贾师傅CAXA 于 2008-3-13 11:44 编辑 ]

我的原始线架.rar

17.35 KB, 下载次数: 68

评分

参与人数 1三维币 +5 收起 理由
zcp68941125 + 5 出题,辛苦了

查看全部评分

发表于 2007-9-4 16:47:09 | 显示全部楼层 来自: 中国上海
弄2小时了,还是没结果,明天继续……
4 o7 w2 p7 W) |) M9 q( i3 l* x: D( p
& J4 }, m% P! W' x& |7 j/ e/ [* l! U/ [6 M

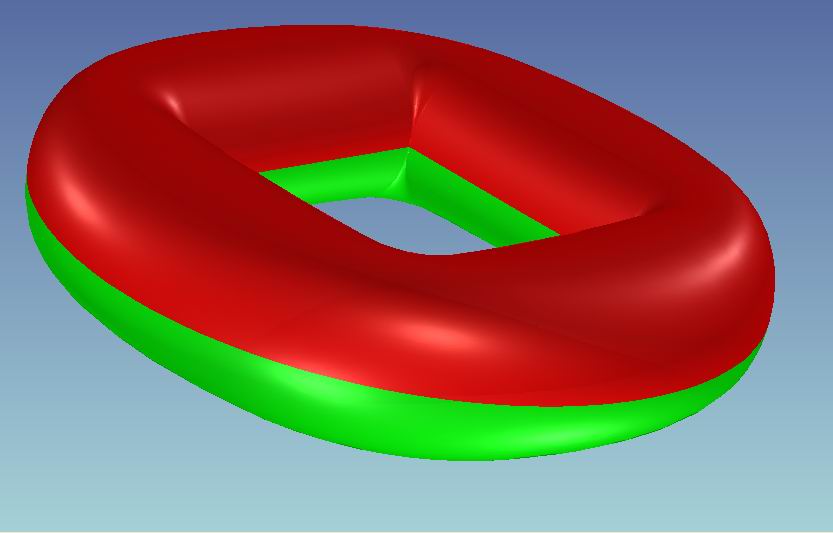

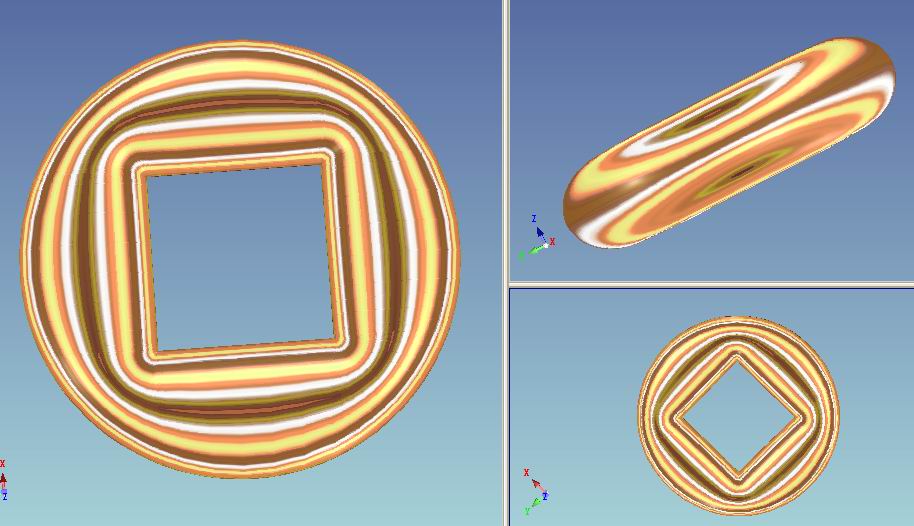

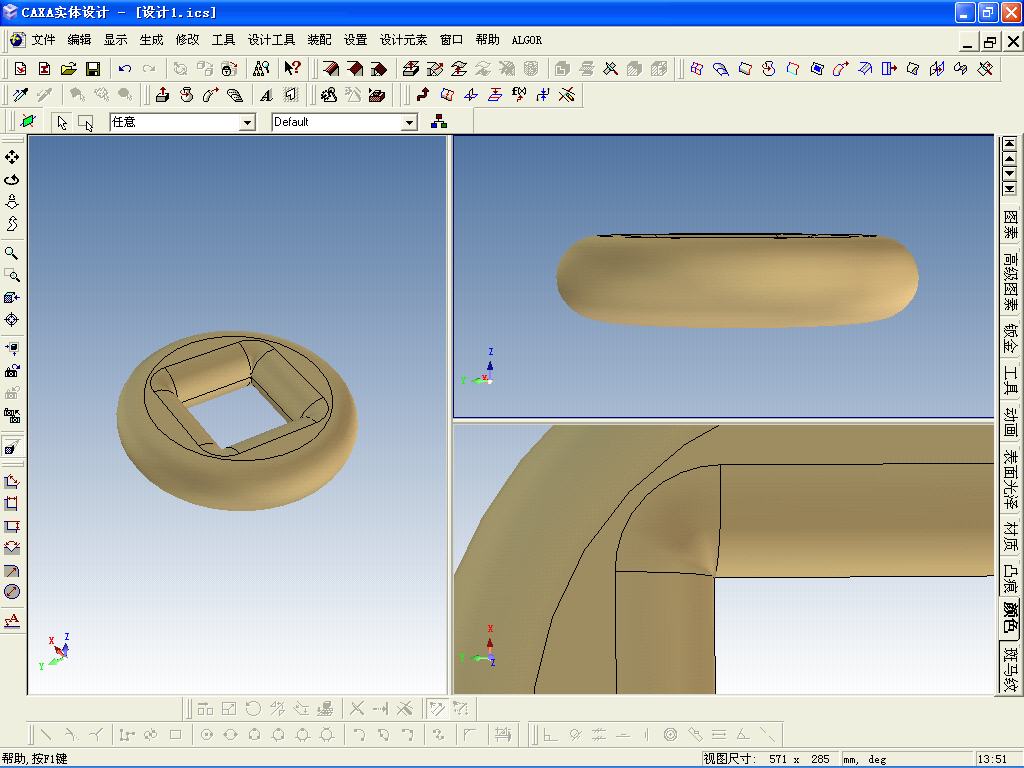

终于完成了,用的是曲面切割。
# y6 T8 t7 }# j1 V1 Q7 H) v% X& w, N6 \  {- C4 _
[ 本帖最后由 zcp68941125 于 2007-10-19 19:18 编辑 ]

孔方源文件.rar

134.68 KB, 下载次数: 48

孔方教程.part1.rar

1.91 MB, 下载次数: 129

孔方教程.part2.rar

1.91 MB, 下载次数: 125

孔方教程.part3.rar

1.91 MB, 下载次数: 137

评分

参与人数 1三维币 +8 收起 理由
zcp68941125 + 8 上传源文件

查看全部评分

头像被屏蔽
发表于 2007-9-4 18:08:11 | 显示全部楼层 来自: 中国浙江绍兴
提示: 作者被禁止或删除 内容自动屏蔽
 楼主| 发表于 2007-9-4 22:44:29 | 显示全部楼层 来自: 中国广东佛山
回复楼上:; G* B& z, ^* D7 C0 F$ M

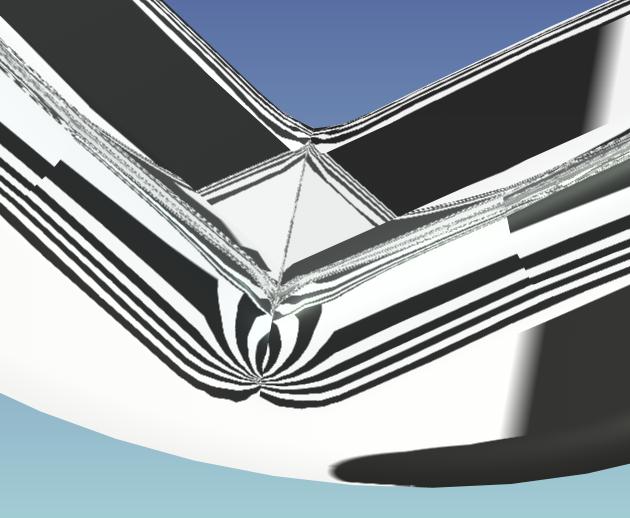

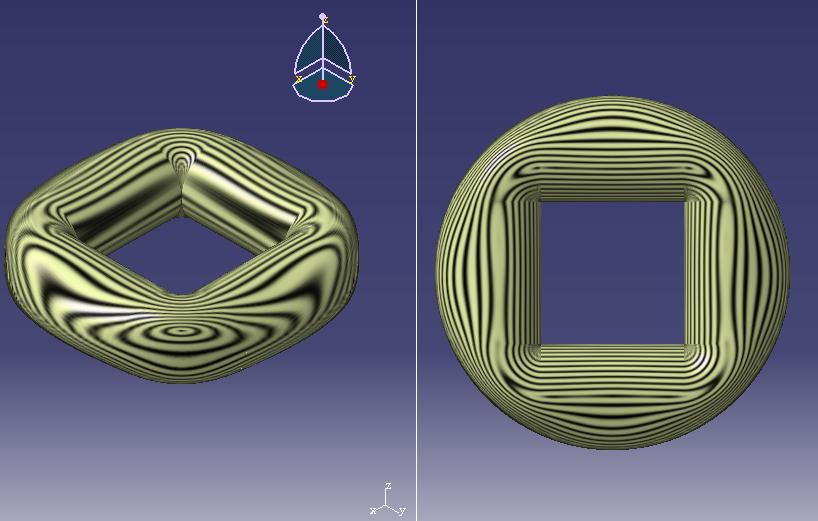

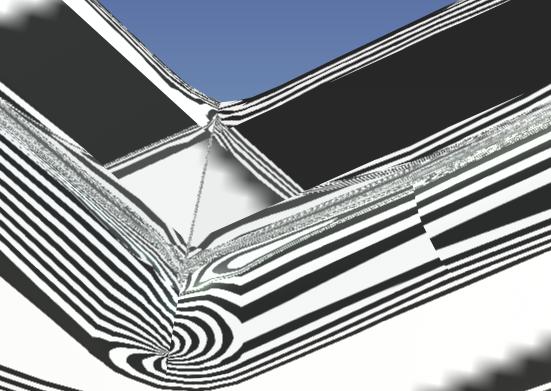

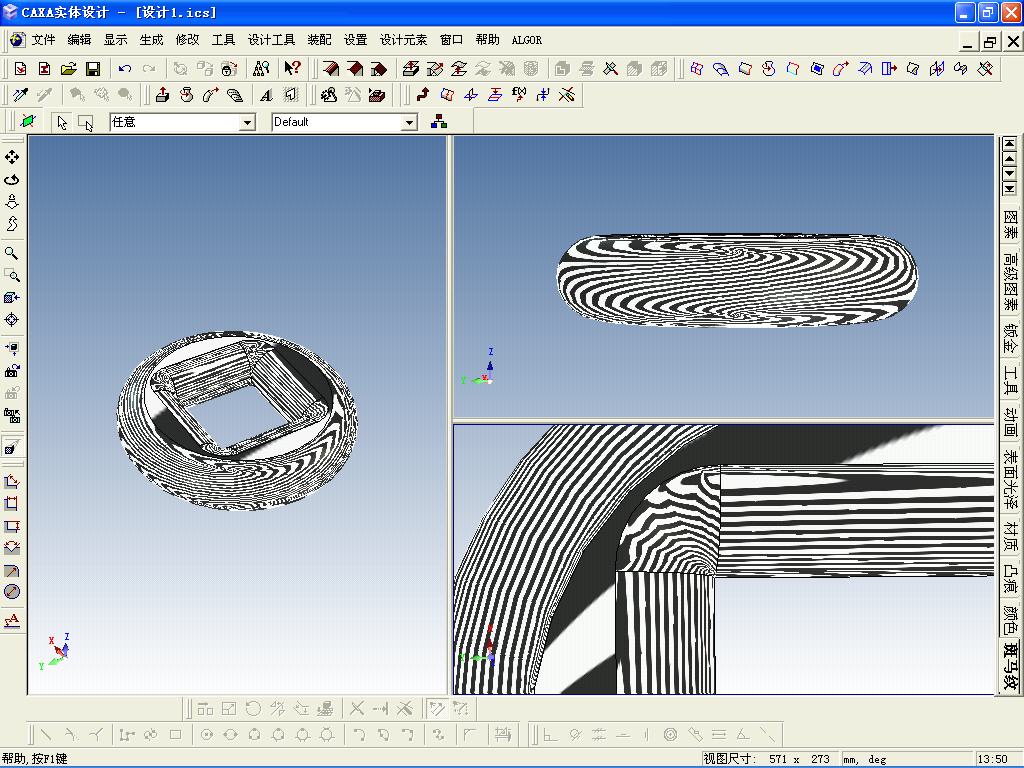

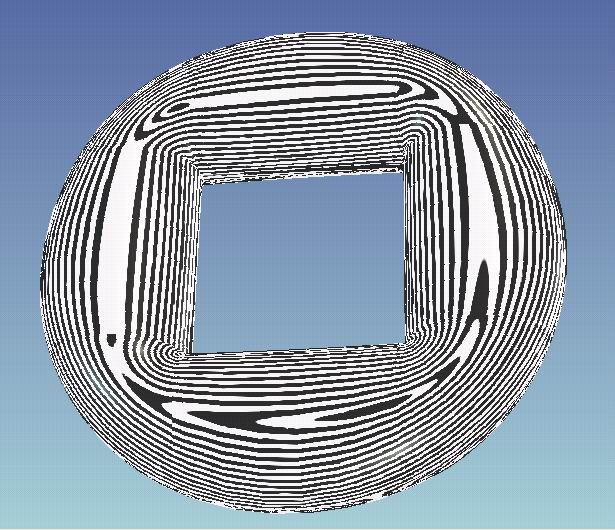

你做出来的,我替你贴个斑马纹,  V1 P) n4 i: R7 n3 c7 q) ^3 j
看上去像是实体直接倒角做出来的。1 I! \5 R8 ?0 f: b$ {

& [  ~  r. U' Y[ 本帖最后由 小贾师傅CAXA 于 2007-9-4 23:05 编辑 ]
头像被屏蔽
发表于 2007-9-5 11:46:34 | 显示全部楼层 来自: 中国浙江绍兴
提示: 作者被禁止或删除 内容自动屏蔽
头像被屏蔽
发表于 2007-9-5 11:48:28 | 显示全部楼层 来自: 中国浙江绍兴
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-9-5 14:12:29 | 显示全部楼层 来自: 中国上海
终于完成了,用的是曲面切割。(接2楼)
7 N( D+ U- q+ j: A3 g3 N* i+ \; e- G0 H7 D% `; O8 x
[ 本帖最后由 zcp68941125 于 2007-10-19 19:19 编辑 ]

孔方教程.part4.rar

1.91 MB, 下载次数: 125

孔方教程.part5.rar

1.91 MB, 下载次数: 130

孔方教程.part6.rar

1.91 MB, 下载次数: 158

孔方教程.part7.rar

1.28 MB, 下载次数: 146

评分

参与人数 1三维币 +5 收起 理由
zcp68941125 + 5 教程制作

查看全部评分

发表于 2007-9-6 16:24:02 | 显示全部楼层 来自: 中国江苏常州
我也做一个,用CATIA做的,给不给分无所谓了。实体设计老是是做不好、、' s+ ^( P  N( [$ [+ i  P
, |6 p9 Z* V, j7 i: X) d) X
版主加分了那我就上传我实体做的吧,不太好,可能G1都达不到、、、, Y8 ?" ^0 j' `' p7 c+ _+ b6 h

3 c; r* L2 H6 D. K! @% b[ 本帖最后由 zcp68941125 于 2007-10-19 19:20 编辑 ]

孔方兄.rar

1.14 MB, 下载次数: 32

评分

参与人数 1三维币 +3 收起 理由
zcp68941125 + 3 给点鼓励分,参与有奖

查看全部评分

发表于 2007-9-10 10:45:42 | 显示全部楼层 来自: 中国山东淄博
我做的是个实体,曲面可由实体产生的。
4 D, x: ]3 n3 L- s  l& f9 v9 y% C: U4 g" z2 B
[ 本帖最后由 小贾师傅CAXA 于 2008-3-13 17:28 编辑 ]

过程.rar

910.67 KB, 下载次数: 54

孔方.rar

241.35 KB, 下载次数: 33

评分

参与人数 1三维币 +13 收起 理由
zcp68941125 + 13 教程制作

查看全部评分

 楼主| 发表于 2007-9-10 11:32:44 | 显示全部楼层 来自: 中国广东佛山

回复 #9 www191710 的帖子

龙哥:实体做的?我等着看你的教程呢。
$ p9 O- q, ?1 l& u我是用曲面做的,先做的曲面,最后生成实体。
 楼主| 发表于 2007-9-10 11:37:24 | 显示全部楼层 来自: 中国广东佛山

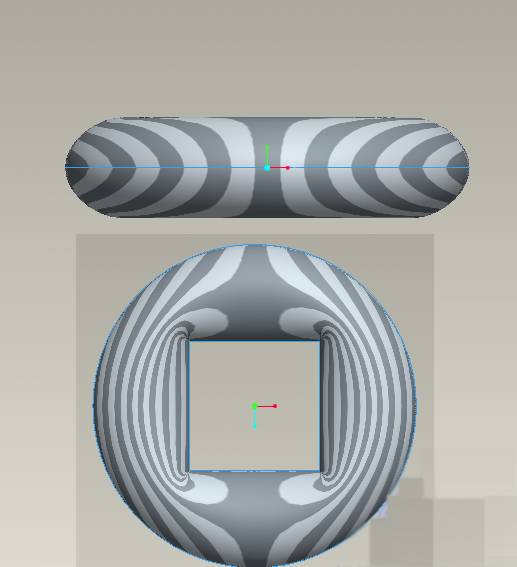

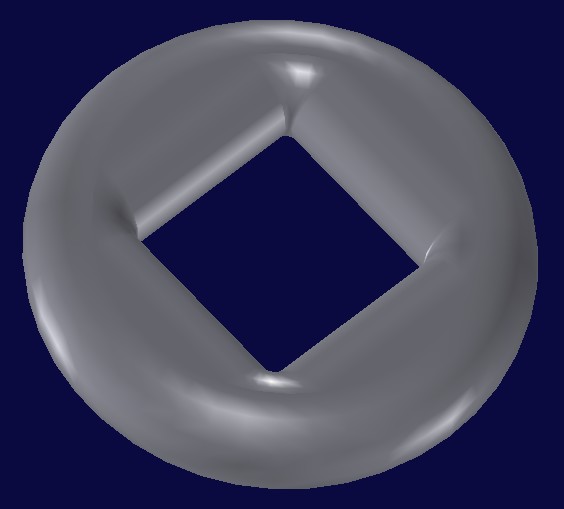

这个是别人用pro/E做的,
5 Q/ Q" Q# D" B, b+ P我总是做不到这个效果
: n/ M* `3 m$ L6 t+ {- h& f" E  _! `" U
[ 本帖最后由 小贾师傅CAXA 于 2007-9-10 11:42 编辑 ]
发表于 2007-9-10 22:42:57 | 显示全部楼层 来自: 中国福建泉州
不会吧我想下下不了为什么
发表于 2007-9-11 07:38:15 | 显示全部楼层 来自: 中国上海
权限100你有吗?呵呵,老规矩的,等讨论完毕后版主会取消阅读权限的,大概1个礼拜后吧!
发表于 2007-9-11 10:27:50 | 显示全部楼层 来自: 中国江苏苏州
小贾兄,经常出题给我们做啊,精神可嘉哦,看看我能什么时候不就按教程能做出来哦。呵呵呵,期待。今天线跟个帖在说
 楼主| 发表于 2007-9-11 11:08:13 | 显示全部楼层 来自: 中国广东佛山
原帖由 guojayu320 于 2007-9-11 10:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; D$ b. F7 O7 i0 q3 v# [1 u# @0 B小贾兄,经常出题给我们做啊,精神可嘉哦,看看我能什么时候不就按教程能做出来哦。呵呵呵,期待。今天线跟个帖在说

- }' P; m" R" H( c- L) I6 Q9 K我也是在学习中呀,大家一起切磋,共同进步呀。
发表于 2007-9-12 11:10:58 | 显示全部楼层 来自: 中国江苏淮安

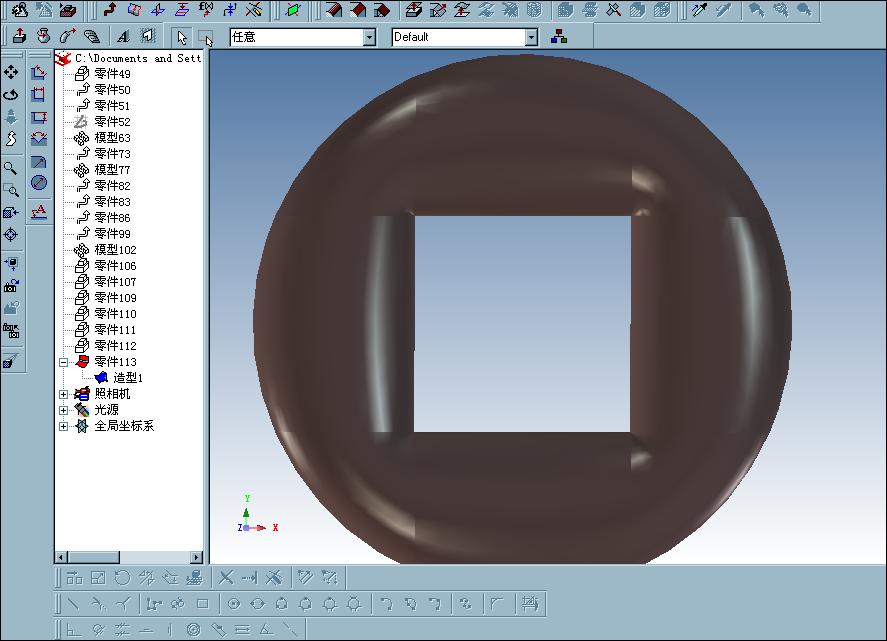

现在我也只能先做出这样,以后继续修改。呵呵呵。不求加分了,惭愧了

评分

参与人数 1三维币 +3 收起 理由
zcp68941125 + 3 参与有奖,继续努力

查看全部评分

发表于 2007-9-14 16:51:02 | 显示全部楼层 来自: 中国江苏无锡

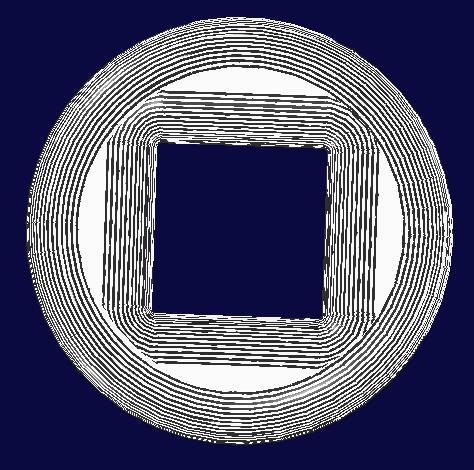

中间别用线挡住也别搞斑马纹,我看看什么效果?谁能做个近乎完美的?
5 @/ m% O$ I) b
 楼主| 发表于 2008-3-13 09:26:41 | 显示全部楼层 来自: 中国广东佛山

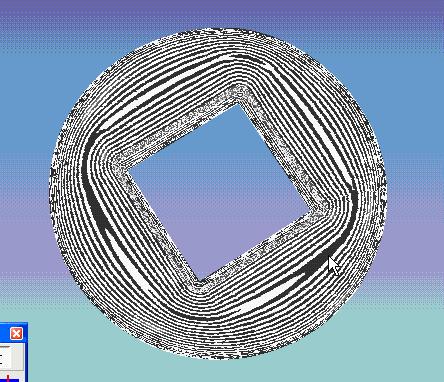

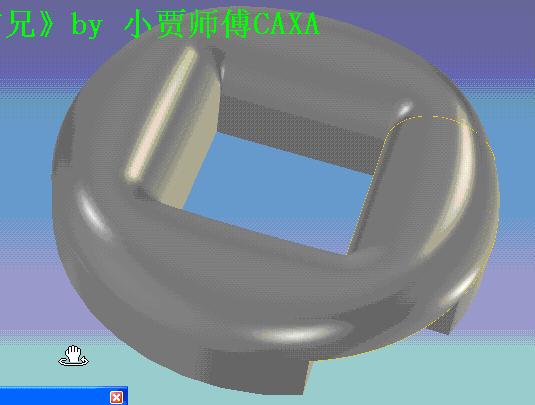

昨天应版友237577226(奇奇)之托制作过程,我把这个题又重新做了一下,发现我之前的方法有点问题 ,就又换了一种方法(其间做了点“手脚”  ),过程整理了一下。今天贴出来交流一下。仅供参考
4 P& m0 J) ]  d; V, a% q8 X" N  M2 e' |
) n$ ]9 n2 ^5 V* N% B+ y
先贴个图片过程,再把视频传上来。2 G& x( \! s  x5 E
+ z# L- K( e6 b$ i* A2 n
[ 本帖最后由 小贾师傅CAXA 于 2008-3-13 09:34 编辑 ]
 楼主| 发表于 2008-3-13 09:57:52 | 显示全部楼层 来自: 中国广东佛山

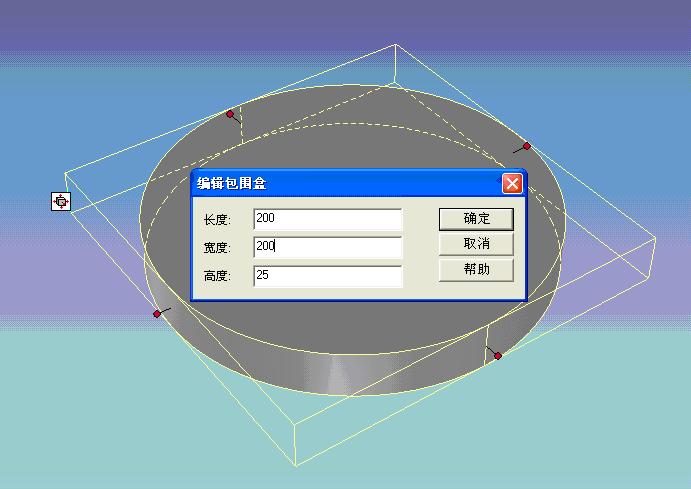

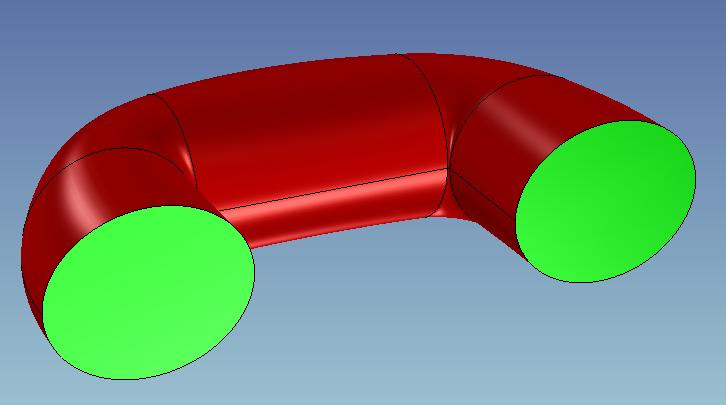

1、拖入一个圆柱体。
( y0 Y- s, i: \# b% z. q/ V0 u* o" I 1.JPG & O9 a, e& @: o2 |9 f

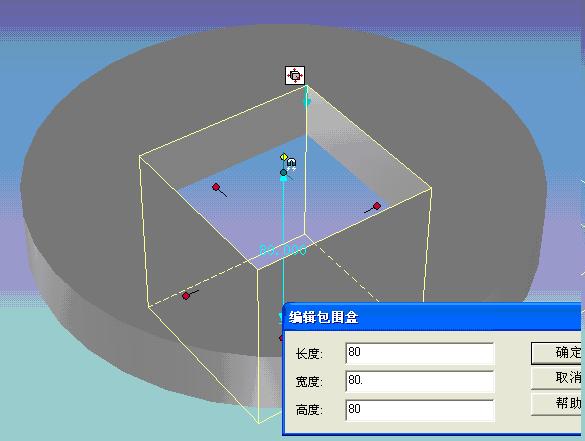

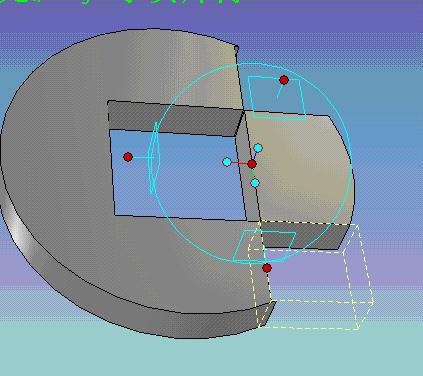

2、在中心拖入一个孔类长方体0 A- Z" [# S7 _8 q' I- B' ^
2.JPG 4 Q9 Q* R' K" \

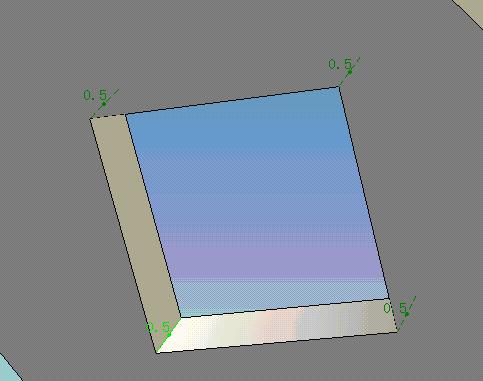

3、对中心方孔的四棱进行圆角,大家可以试试用更小点的半径来圆角。(这可是我做的“手脚”,所以说中心孔并不是真正的方孔呀)
; G% S, d  d: [ 3.JPG % y; N3 C# b/ V! Z% e: O

: @0 i: Y5 P/ Q3 n* t5 ?- T) l

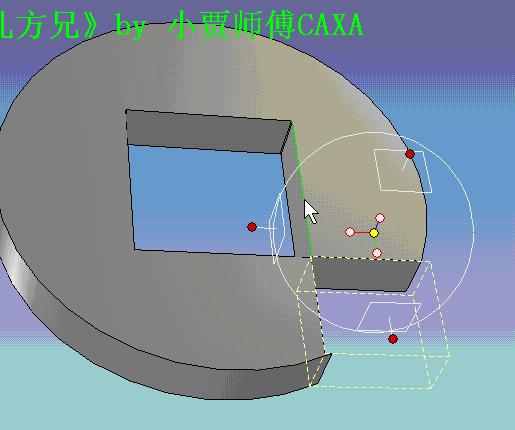

6 W7 A+ [* L: D$ k* g3 y6 ?. W: _4、在边上拖入一个孔类长方体,4 i4 a! w, X& a& m4 |8 L7 F
4.JPG ; ?/ z4 a/ F( `7 h' p

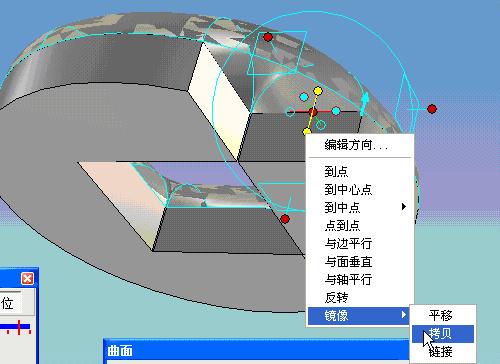

5、镜像一个
6 b+ A4 a+ N+ Q; s/ J 5.JPG
0 Y( D. n5 j! M7 O
  ?& P4 \  k/ ^6 K; ~/ K3 R0 y- Q' B8 \( c$ X) u5 Q

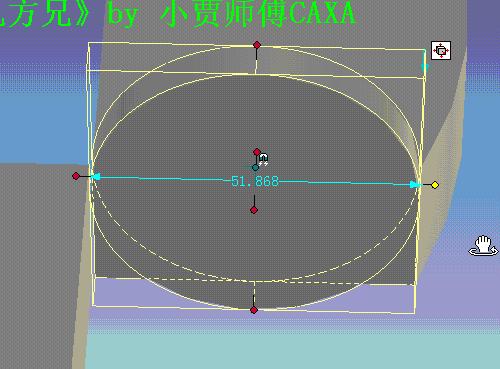

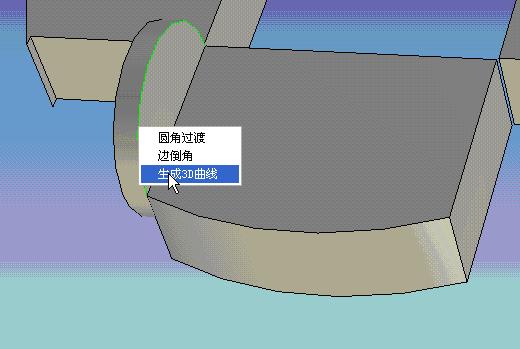

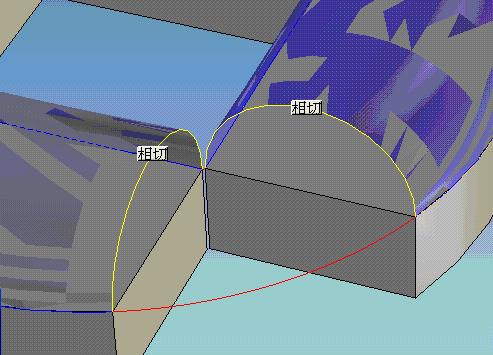

6、在被切去形成的面上托入一个椭圆柱,
9 k" D, T5 Q  y3 [ 6.JPG
9 E$ k- t6 F" @7、生成3D曲线

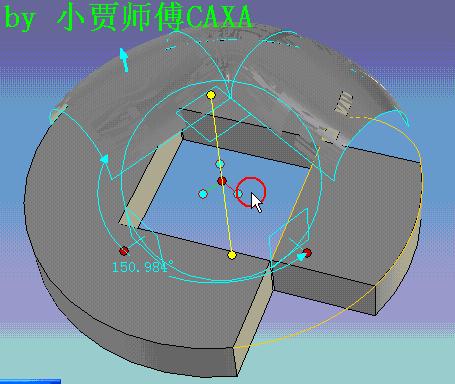

! D' e7 ?9 L4 O9 }9 y' U 7.JPG 4 ~+ a9 F0 ?1 O! I% }
如下
" G: h4 B. t4 Y1 x; d 8.JPG

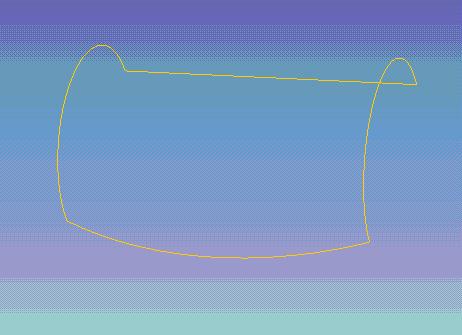

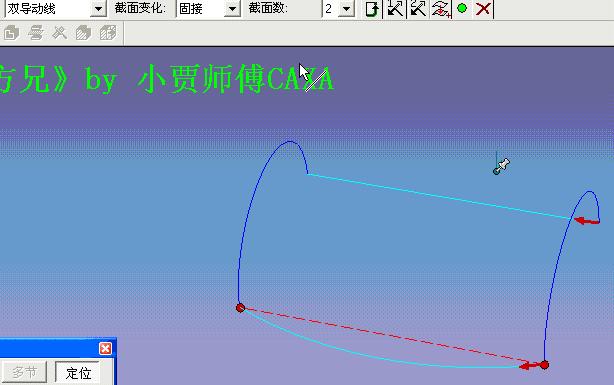

' e7 {% c/ u) f# D5 a8、导动面——双导动线——截面2
  n. n+ Q" I8 l& ?7 p1 R7 r) p/ l 81.JPG
" R' H0 Y/ t# F% [. d2 a9 d
, Q3 b* w, T  n9、对生成的曲面进行旋转复制

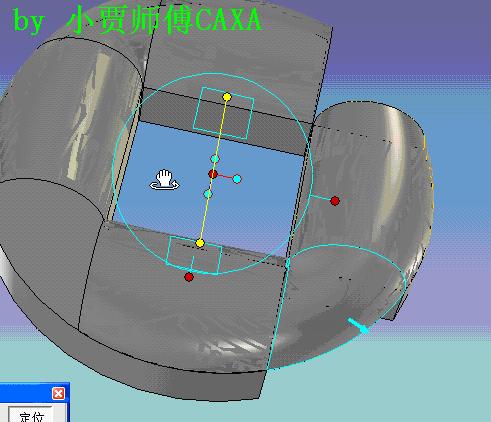

4 R/ E! D/ G" e' d# c 10.JPG ; U; G4 i1 l! P) E' g9 s# g9 b
10、曲面补洞

/ m3 [0 `( d( \ 11.JPG
) I# ]  D, S4 W2 t' M. n11、对这个大曲面进行旋转复制
1 N% m9 J" j  n# V% V
12.JPG & l: @( \6 J8 Y/ W4 Z6 m

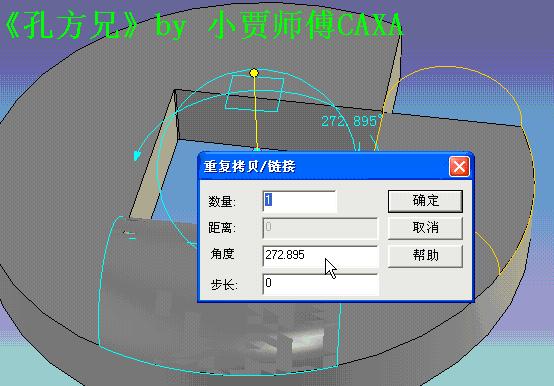

12、对角上的这个补出来的小曲面进行旋转复制

  O- B3 p/ H5 e+ E& P 13.JPG ) B: E7 ]! o/ b  R) {0 z* |2 |
14.JPG 1 H0 o  d! F0 v
" q9 q+ q1 w, p. u) P3 t% d

0 A6 j" X  V# r6 w% I; ~" J* G13、缝成一个大面- c* ]* H6 E8 V9 B( W3 y% Y
15.JPG ' Q2 k- `( u  Q& G  R4 `! T7 _

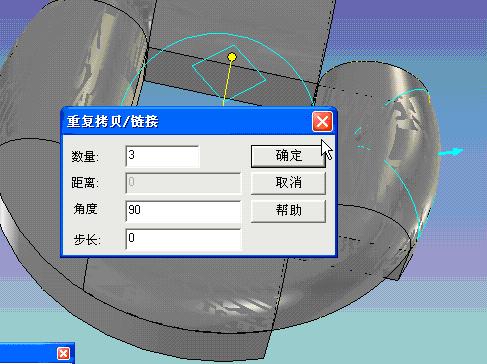

! X- ^3 w8 ]& h8 i0 t14、镜向复制、7 P2 ^, z$ {$ }) s: c
. d# [6 K# B( r: G' j8 s 17.JPG

3 P4 m/ y- z/ S3 W" y6 _ $ i5 m1 m  c1 q$ Z- E* S. ^1 r: ~# i' m
, z# I8 r3 k; z" n/ l
生成的实体,剖开- y4 h1 b) A2 D+ ]- P
& \" {1 e0 q' D' ?  d/ G
5 T- f/ y0 ?+ c% |" z3 Z% ]4 R5 x: P$ Z5 D- w

: F. x8 K+ F3 m( {; z5 Y7 V

3 P1 T6 t1 c. Q) t
( T! w/ x$ j: E; r4 X. S[ 本帖最后由 小贾师傅CAXA 于 2008-3-13 17:06 编辑 ]
 楼主| 发表于 2008-3-13 10:14:53 | 显示全部楼层 来自: 中国广东佛山
视频过程。共10个包。; a/ |- x$ ], U) s/ F+ E

/ U* v( I* K  z4 T* U. `  Z[ 本帖最后由 小贾师傅CAXA 于 2008-3-13 10:27 编辑 ]

曲面练习之---孔方兄.part01.rar

1.91 MB, 下载次数: 192

曲面练习之---孔方兄.part02.rar

1.91 MB, 下载次数: 179

曲面练习之---孔方兄.part03.rar

1.91 MB, 下载次数: 178

曲面练习之---孔方兄.part04.rar

1.91 MB, 下载次数: 185

曲面练习之---孔方兄.part05.rar

1.91 MB, 下载次数: 218

曲面练习之---孔方兄.part06.rar

1.91 MB, 下载次数: 245

曲面练习之---孔方兄.part07.rar

1.91 MB, 下载次数: 238

曲面练习之---孔方兄.part08.rar

1.91 MB, 下载次数: 186

曲面练习之---孔方兄.part09.rar

1.91 MB, 下载次数: 197

曲面练习之---孔方兄.part10.rar

85.69 KB, 下载次数: 116

发表于 2008-3-13 15:17:49 | 显示全部楼层 来自: 中国江苏苏州
感谢!小贾师父的教程。三维网有你 真是他们的福气啊!! good
发表于 2008-3-13 16:44:23 | 显示全部楼层 来自: 中国北京
学习了…………………………
发表于 2008-3-13 19:03:38 | 显示全部楼层 来自: 中国浙江台州
学习了 ,谢谢
头像被屏蔽
发表于 2008-3-14 18:13:34 | 显示全部楼层 来自: 中国重庆
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2008-3-14 19:03:00 | 显示全部楼层 来自: 中国北京

回复 24# 的帖子

08的版本我用07打不开,能说说做法吗(象小贾师傅那样)
