这种零件怎么用SW设计？附图

木林森 · 发表于 2007-8-31 16:58:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

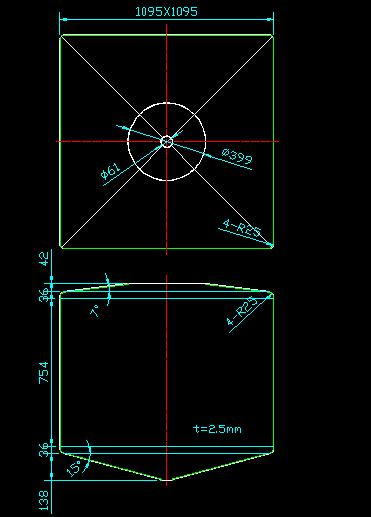

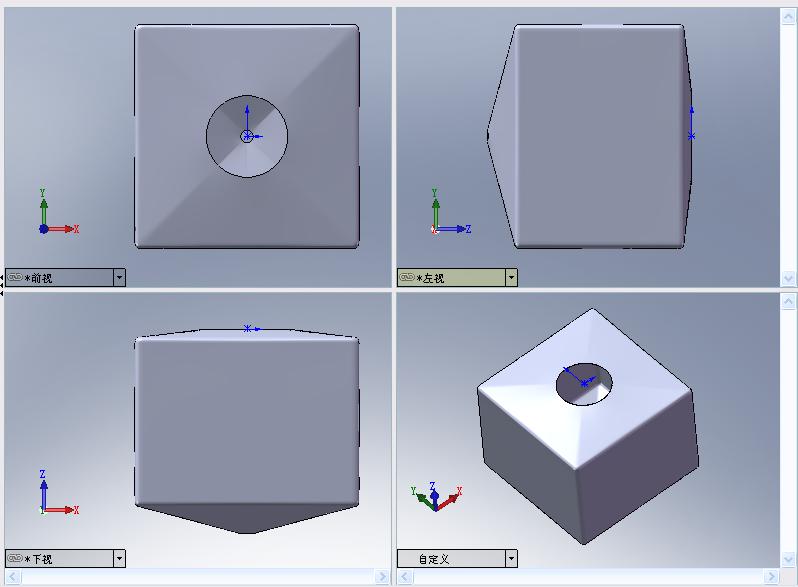

此上部为直径399的圆，中部为1095X1095X（36＋754＋36）的六方体，下部也是为直径61的圆，上面成7度倾斜，下面成15度倾斜，此厚度为2.5mm的壳体。
一开始我是用放样做成后，生成薄体或者抽壳都没有成功，出错！
不知哪位大侠造下型，求助！

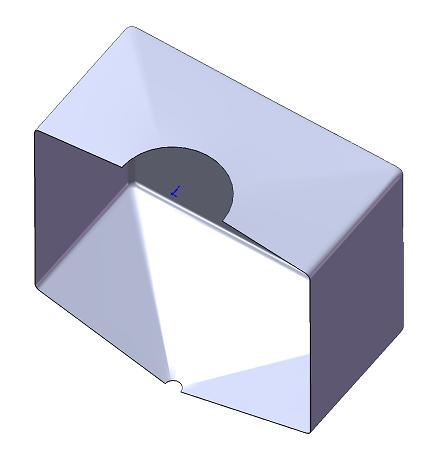

为第一张图的上部分，其中上部为翻孔，R1.5

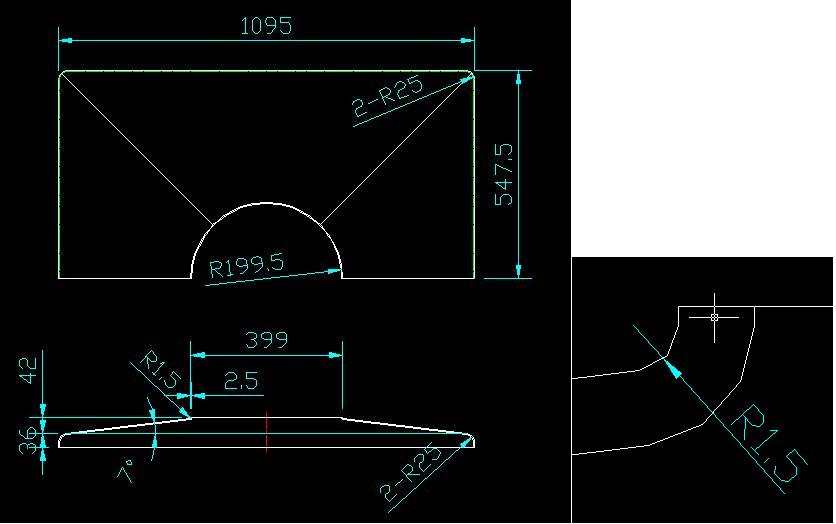

此上部为直径399的半圆，1095X547.5，上面成7度倾斜，此厚度为2.5mm的壳体。
一开始我是用放样做成后，生成薄体或者抽壳都没有成功，出错！
不知哪位大侠造下型，求助！

[ 本帖最后由艾飞于 2007-9-5 08:09 编辑 ]

hahap · 发表于 2007-8-31 17:24:51

建模问题不大,建议你把R2.5加大些,做好后你用工具----检查----最小曲率半径,检查得出的值要大于你的抽壳厚度2.5.这样应该没什么问题了!

xuhongejo · 发表于 2007-8-31 19:13:38

原帖由 木林森 于 2007-8-31 16:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 c/ E+ D% w- H
554365* o; a. ^/ ]- J

0 U% R; z: E u7 ]; W$ @; R9 g1 }' X A* f% |. D: ]# M7 i
此上部为直径399的圆，中部为1095X1095X（36＋754＋36）的六方体，下部也是为直径61的圆，上面成7度倾斜，下面成15度倾斜，此厚度为2.5mm的壳体。
$ f5 I* Z3 s) Q7 [8 {9 w一开始我是用放样做成后，生成薄体或者抽壳都没 ...

这个产品只要认真做是可以完成的。

[ 本帖最后由 xuhongejo 于 2007-8-31 21:49 编辑 ]

木林森 · 发表于 2007-9-1 10:57:15

谢谢 hahap 和 xuhongejo

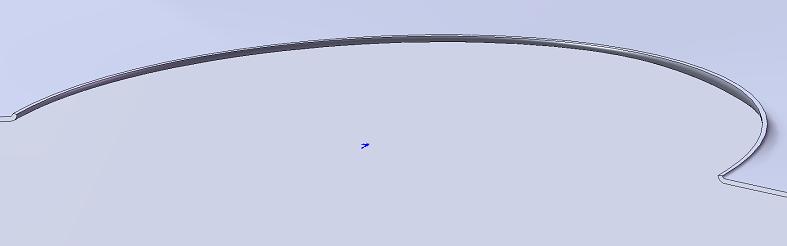

在此图上加了一个翻孔后下部分可以搞定上部分还是没搞定

此产品用冷冲模一体成型关键现在是实体没造型好！

xuhongejo · 发表于 2007-9-1 14:45:37

原帖由 木林森 于 2007-9-1 10:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif  Z2 m) @7 ]* A! Z  @/ Y5 w: S; A
谢谢 hahap 和 xuhongejo
' y* u5 I$ e. [& V; X( H4 h# i& P; y$ B7 O4 J5 K
在此图上加了一个翻孔后  下部分可以搞定  上部分还是没搞定, p# A" O% h! K, |6 J

+ o+ T. Y5 h& v9 x( i( O3 h; N+ }* q- P$ k  ~) L' x& `
此产品用冷冲模一体成型  关键现在是实体没造型好！

翻边半径1.5有点小，但还是可以抽出2.5的壳体。

黄梦幻 · 发表于 2007-9-6 14:31:56

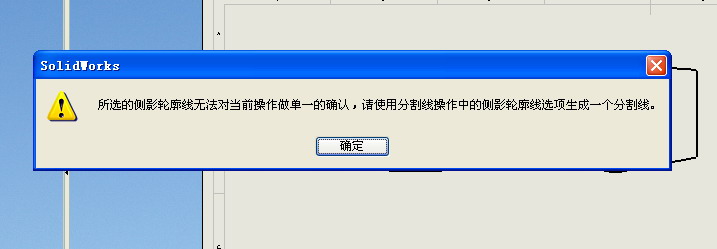

我下了楼上的那个零件想用它练习出工程图，可是发现了：自动标注时可以把尺寸都标出来，但是要手动标注的时候却出现如下图的提示。偶根据提示做了但是做不好请熟悉工程图的前辈指点
