有谁知道CAD三维如何转成二维图及轴测图，并打印出来。

jiang5412 · 发表于 2007-8-31 09:07:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

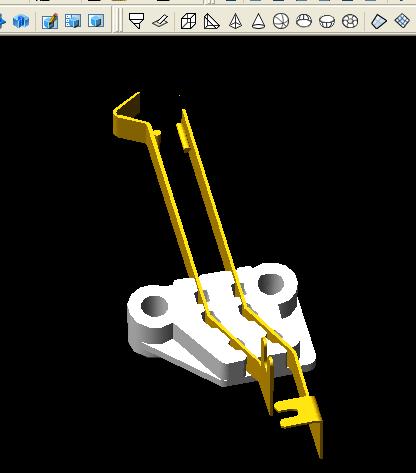

有谁知道CAD三维如何转成二维图及轴测图，并打印出来。附立体图，哪位兄弟可以帮帮忙告诉怎么转

wang2003 · 发表于 2007-8-31 12:58:40

三维转二维的，本论坛有很多这方面的贴子了，转转轴侧图的还没看到过。

woaishuijia · 发表于 2007-8-31 13:40:16

在视口中把三维视图设为等轴侧视图就可以了呀

[ 本帖最后由 woaishuijia 于 2007-8-31 14:58 编辑 ]

robortmain · 发表于 2008-6-25 12:51:44

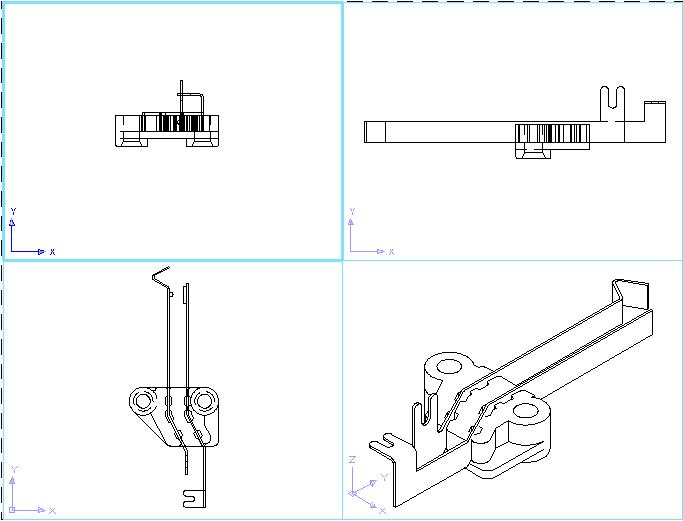

对快捷菜单图表栏点右键,选ACAD里面的VIEW,把这个快捷菜单栏调出, 然后选你喜欢的视图。然后新建4个VIEWPORTS，在每个VIEWPORT里面转换你要的plan view,section view and ISO view.就能做到楼上那位朋友的效果了。

唐昕晨 · 发表于 2008-6-25 20:08:59

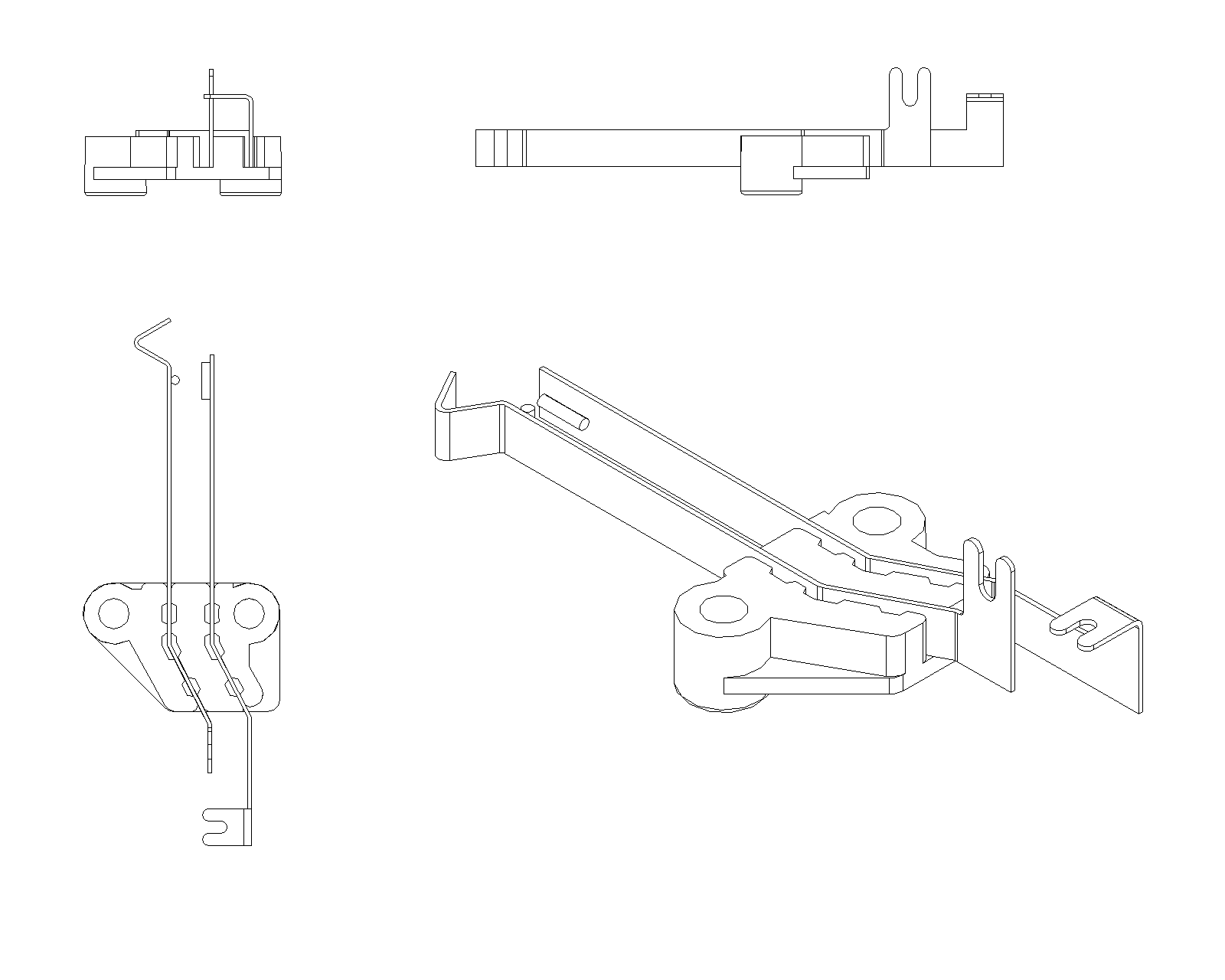

我的方法是，
－、新建一个图层，线型为虚线。
二、转到布局中，设置为四个视口
三、用solprof命令，然后依次选择四个窗口中的实体，然后直接默认（四下空格）。
四、把0图层关闭。

ctf74 · 发表于 2008-7-8 13:43:44

真的是高手啊.让我见识不少.谢谢Lz

yexiuguo01 · 发表于 2008-7-24 23:52:50

高手啊.，标注呢，我很想知道

kunke · 发表于 2008-10-29 15:27:28

原帖由 woaishuijia 于 2007-8-31 13:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, K9 G0 G3 J' n3 I5 ?* J. w在视口中把三维视图设为等轴侧视图就可以了呀/ P# J, k4 D" T, X- ^& {1 l
554281

那这样能不能修改里面的内容呢???

stu7 · 发表于 2009-6-25 18:38:16

solprof 命令比较好
个人比较喜欢
这样转换
