CSWA考题中比较复杂的三维模型!

gudufei

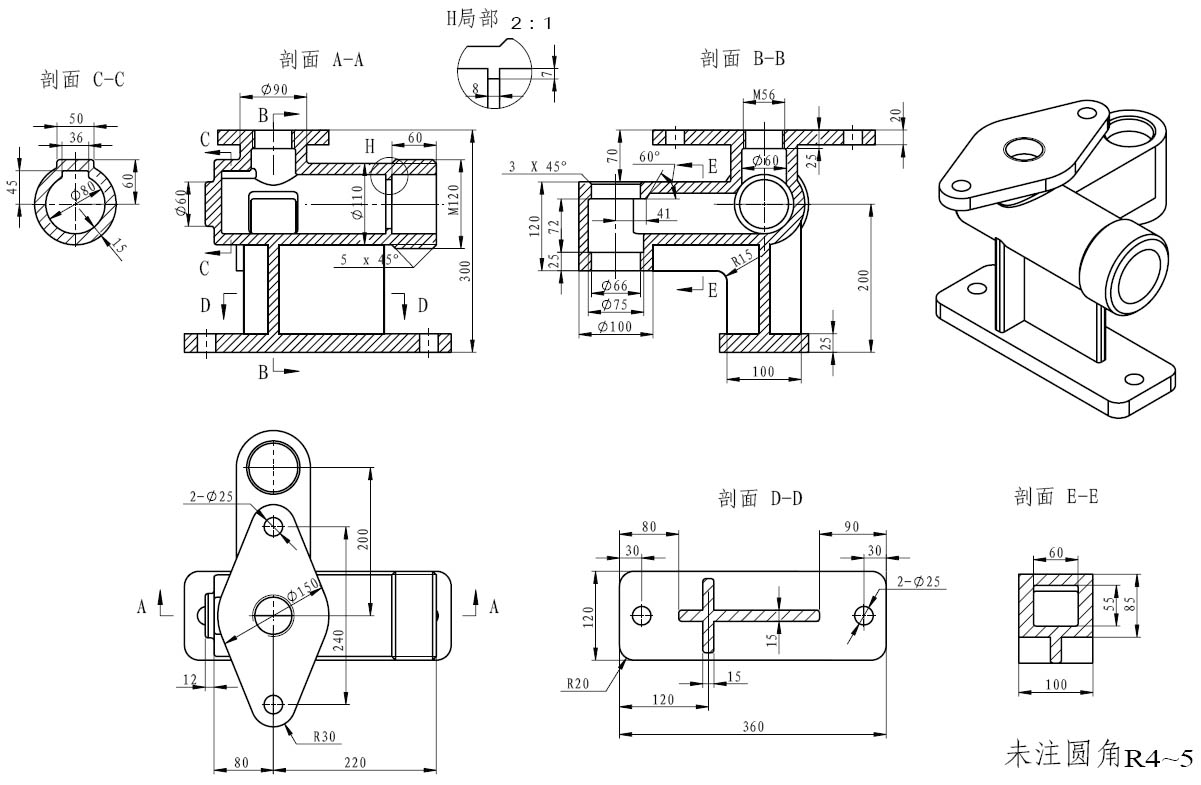

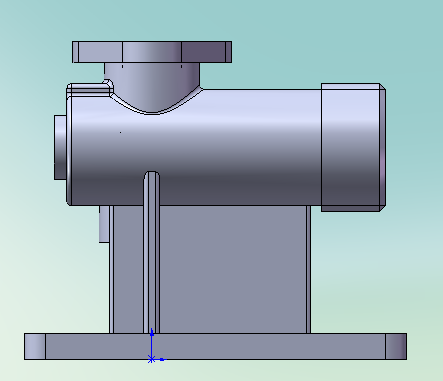

工程图如下:注意要采用多实体方法独立设计内腔形态!

xuhongejo

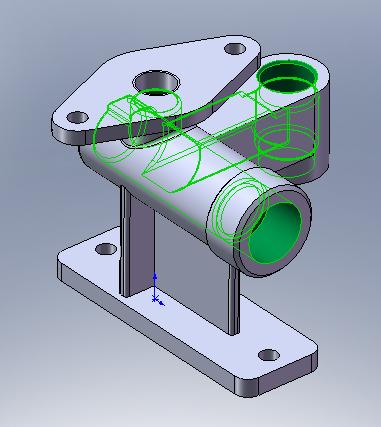

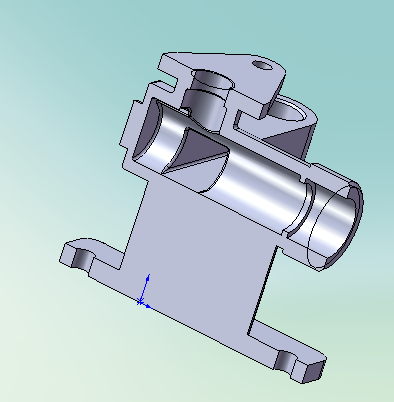

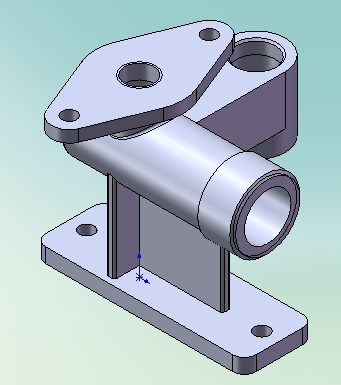

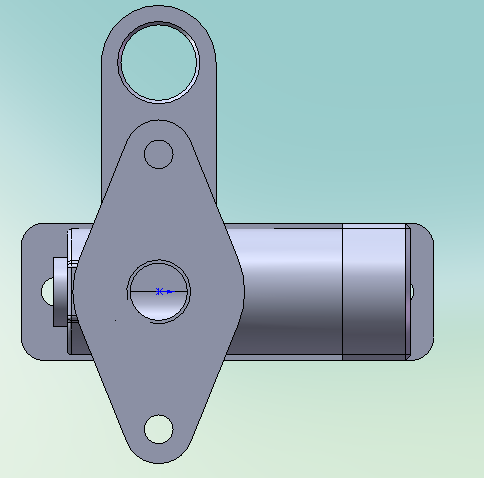

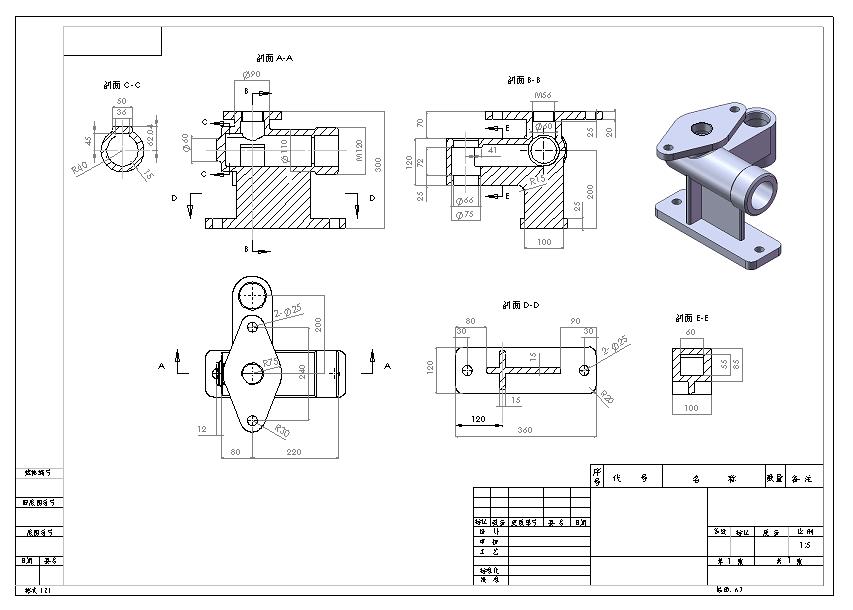

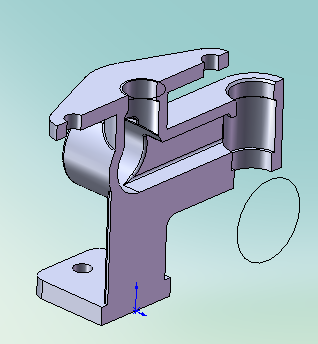

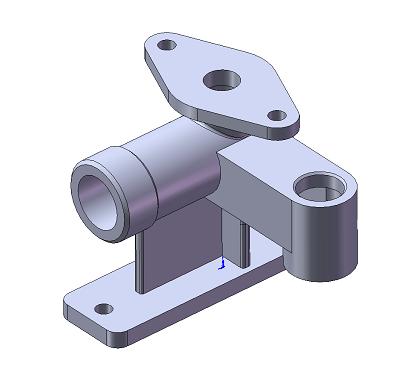

我来凑一下热闹，草画了一下，虽然简单但要限时间，可能就要熟练了，下图的工程图中筋板没有修改（请不要就这个问题评论）。
按照题意正确的解题源文件在8楼，要下载的去看一下，同时也可以比较一下两种做法的不同处。
  ~1 w1 r* k8 W, L( G
% r4 }7 M# R  s" c/ t, k[ 本帖最后由 xuhongejo 于 2007-9-1 19:42 编辑 ]

moon518

顶下 顶下 titter

ywyong

就是，以后这样的东西来点，让大家都可以甬道

gudufei

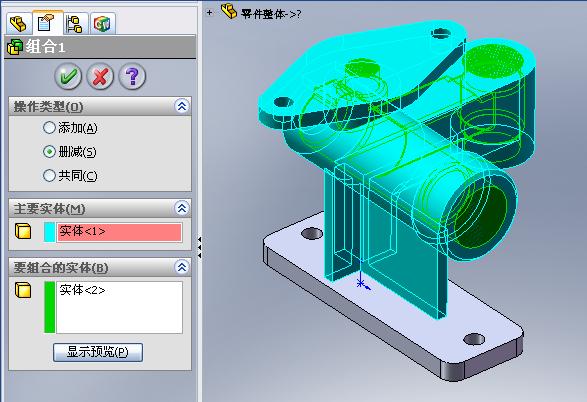

3楼的做是做出来了,鼓励一下,但你没有按照题目要求来做,题意是要:采用多实体方法独立设计内腔形态来做的!
- f8 v2 f! o! ~. X4 R
8 x& S. H: v' j0 v, p$ O( N+ S
  C: e4 B  ~  N# L注意:要采用独立内腔形态来作的!

( s6 W, P3 C$ p9 z6 \& N下面给个参考答案,解压后把两个零件文件放在同一个文件夹下!
0 K$ F* k1 H. d. ~9 U: H2 O
[ 本帖最后由 gudufei 于 2007-8-31 00:25 编辑 ]

gudufei

多发了一个2.rar了

xuhongejo

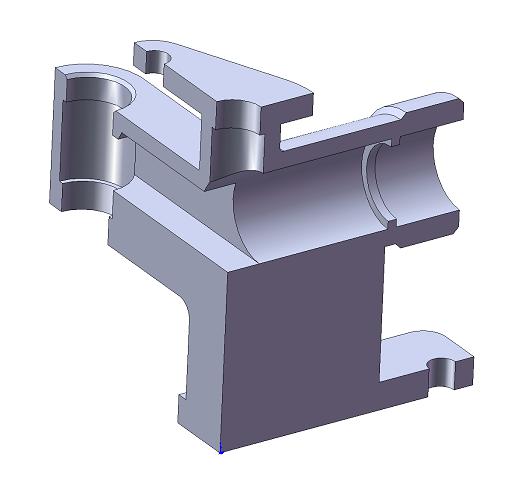

谢谢gudufei的提醒（ 题意是要:采用多实体方法独立设计内腔形态来做的!）现在重新做了一下，文件小了很多。再给大家传上，希望能做出比我的源文件更小的模型来。
2 H% o4 D* Q) W3 q! s& c$ A
[ 本帖最后由 xuhongejo 于 2007-9-1 19:46 编辑 ]

wanglou

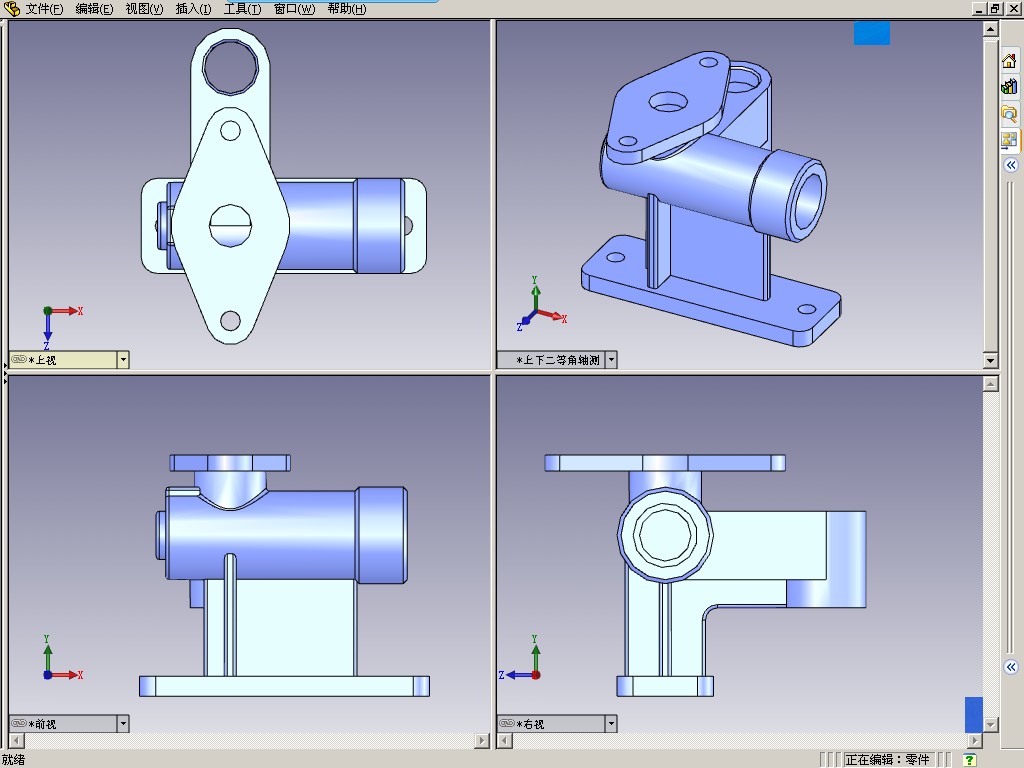

楼主可以采用多视窗的形式展示模型，而不必截多个图。

hwb118

楼主多发些考试题吧，大家都想有所提高，谢谢了

hidingman

不以布林運算試試看

diyxz

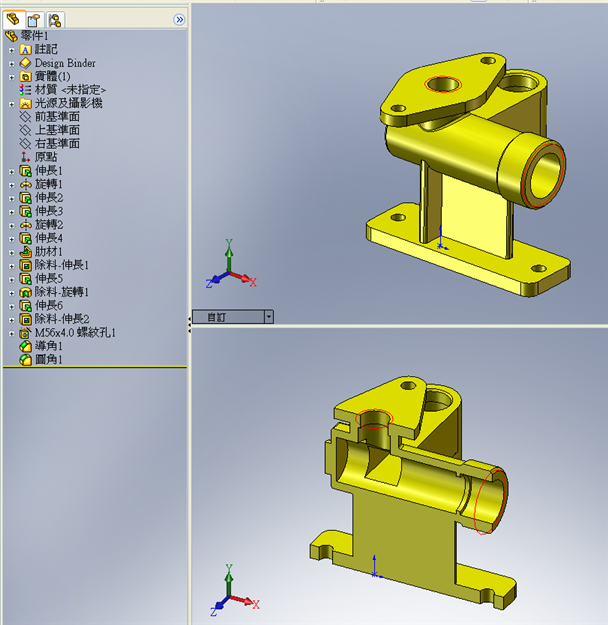

xuhongejo  你好，我也是做了两个，怎么不用布尔运算的轻呢！！如图
2 n* P3 H3 w$ I5 D8 Z8 P+ l
- _0 p% f$ o( _7 U1 l
谢谢gudufei的提醒（ 题意是要:采用多实体方法独立设计内腔形态来做的!）现在重新做了一下，文件小了很多。再给大家传上，希望能做出比我的源文件更小的模型来。
, f; h  s( Z" P3 }


0 v& k; S. Q4 O& C4 u6 ]到底那个文件更小呢？

xuhongejo

原帖由 diyxz 于 2007-9-1 16:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% O' @' V# V: Q8 Bxuhongejo  你好，我也是做了两个，怎么不用布尔运算的轻呢！！如图555322
0 U, a, L! b1 ]6 e+ j

谢谢gudufei的提醒（ 题意是要:采用多实体方法独立设计内腔形态来做的!）现在重新做了一下，文件小了很多。再给大家传上，希望能 ...

6 ?$ c/ N: C5 X6 x( e我再次比较了一下，还是用布尔运算的轻，欢迎就这个问题讨论。
1 f6 ~) y9 ]/ y+ C9 G9 Z& a* O如图：1137KB>634KB＋356KB

[ 本帖最后由 xuhongejo 于 2007-9-1 19:54 编辑 ]

diyxz

呵呵～～～我也是很奇怪呀！！！搞不懂可能建模思路，方法不同造成的吧，我SW不熟练。还请多多指教。

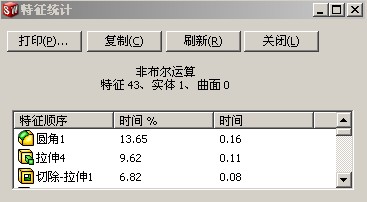

你分析一下是不是这个原因？看下图，再看看你的？分析分析呀！！！

1016

楼主还有没有其它CSWA考题？
" m- s7 J& }  P: e7 ?  R让我们大家见识见识，共同提高。
谢谢你的分享!

fsjjj

大家见识见识，共同提高。
谢谢分享!

zzlufe

Auto CAD上的題目也拿來講啊~!?
