关于系列零件设计表

泪无痕 · 发表于 2007-7-26 22:02:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

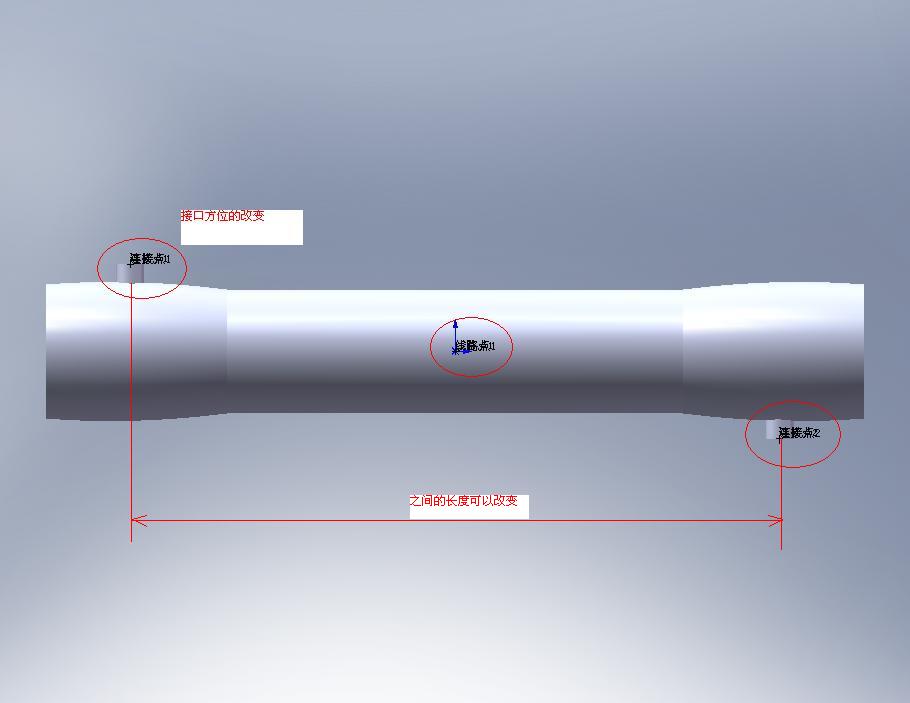

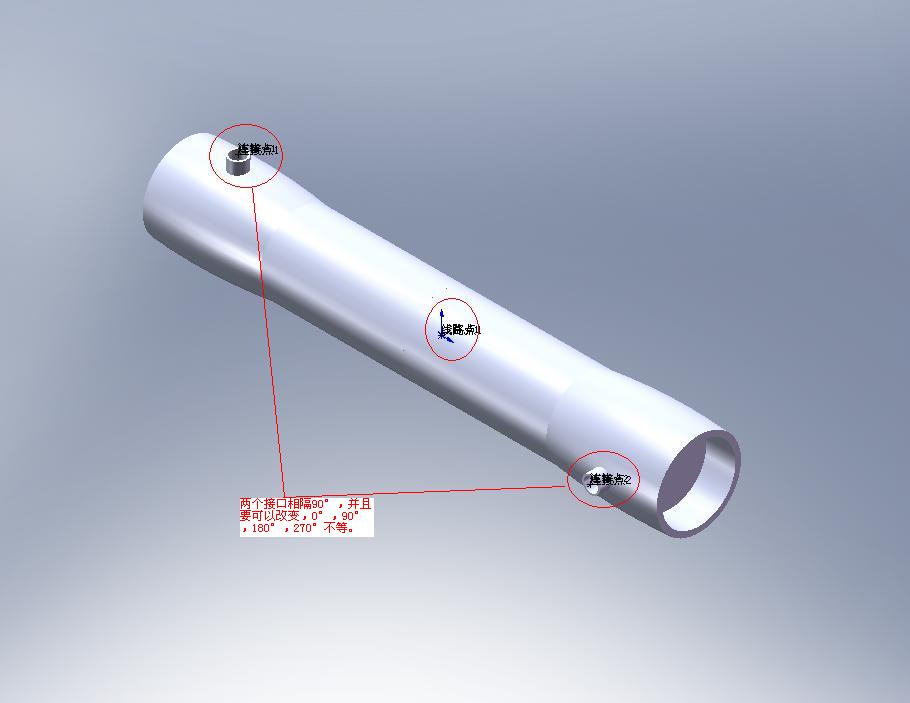

想制作一个系列零件时，第一长度可以改变,第二接管方向也要可以改变.
但在做这个系列零件时遇到了问题:
一、复制1特征的移动距离能否在系列零件表中表示。
二、复制2特征的x轴旋转角度、z轴旋转角度、复制数量在系列零件表中的表示方法。
希望有高手能为我解惑，万分感谢。

koking · 发表于 2007-7-26 23:46:27

关键：第一个接口的草图基准面可以选择标准平面，第二个接口的草图基准面要新建一个与第一个接口的草图基准面成角度的面，那样就可以修改角度了。距离本来就可以修改的。

泪无痕 · 发表于 2007-7-27 21:36:49

可以说明白一点吗?我想用移动-复制/旋转特征呀.

w_hs1 · 发表于 2007-7-28 06:46:42

原帖由 泪无痕 于 2007-7-27 21:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ C( ^5 o' J t/ X0 w0 ]可以说明白一点吗?我想用移动-复制/旋转特征呀.

“移动-复制”是对实体的操作，不是对特征的操作。除非你将原设计中的搭子作成独立的实体，再用“移动-复制”，最后用“组合”命令合并实体。

rowater · 发表于 2007-7-28 08:28:34

楼主好像是生产膜壳吧

泪无痕 · 发表于 2007-7-29 21:45:05

是膜壳呀!想制作一些膜壳的外形.

泪无痕 · 发表于 2007-8-1 21:51:08

文件1这是我做的，请多指教！只是我认为太繁了，想要简单一点的做法（想用文件2 表示）。可是不知道方法，多多指教！

泪无痕 · 发表于 2007-8-6 22:49:44

路过的再看看呀!呵呵!

hahap · 发表于 2007-8-7 13:08:14

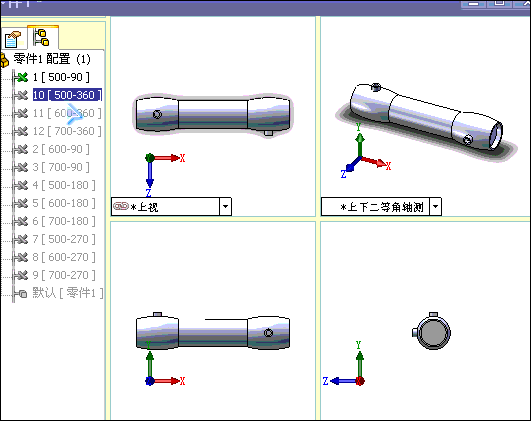

用系列零件表来驱动很容易做到的,你看下是不是要这样的效果!

泪无痕 · 发表于 2007-8-11 22:57:15

谢谢 !是这种效果了，可是我不知拉伸2特征中指定到一点（点2@草图2），那点是怎么指定的，望在指教？再次感谢！

hahap · 发表于 2007-8-12 15:41:31

草图2的点是辅助用的,做面也是靠的草图2.
还有图形中的尺寸在各零件中一直都保持不变的,在表里不用定义数值,这没什么意义的.

[ 本帖最后由 hahap 于 2007-8-12 16:01 编辑 ]

che-zp · 发表于 2007-8-12 22:04:41

直接建立两个特征，再分别压缩

泪无痕 · 发表于 2007-8-12 22:46:11

再次感谢,我再试试.

泪无痕 · 发表于 2007-8-12 22:47:43

能不能说的详细一点,最好有个大该的文件或图,谢谢!

泪无痕 · 发表于 2007-8-12 23:24:28

试过了,原来草图2被隐藏了,所以以前一直不能选取(点2@草图2).
能说说你学多久了呀,这么厉害.能加我QQ434302037吗?

hahap · 发表于 2007-8-13 09:39:45

我自学SW有两年了,平时多做练习,这样可以学到很多.

qinxuepang · 发表于 2007-8-13 09:46:40

好东西啊顶

:) :) :) :) :)

woyaocast · 发表于 2007-8-13 10:37:06

九楼的是好方法耶，感谢大大

泪无痕 · 发表于 2007-8-14 20:42:13

平时多做练习,这样可以学到很多.我也是这么认为的!

sailor005_ · 发表于 2007-12-30 14:45:10

hahap好厉害
而且有求必应!

qiao135224 · 发表于 2008-9-10 08:19:54

飞机确实厉害啊，向你学习

:lol:

skylong · 发表于 2008-9-24 15:37:05

用配置而已啦
