CATIA那边抄来的练习题——连杆

木秀 · 发表于 2007-7-21 10:30:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

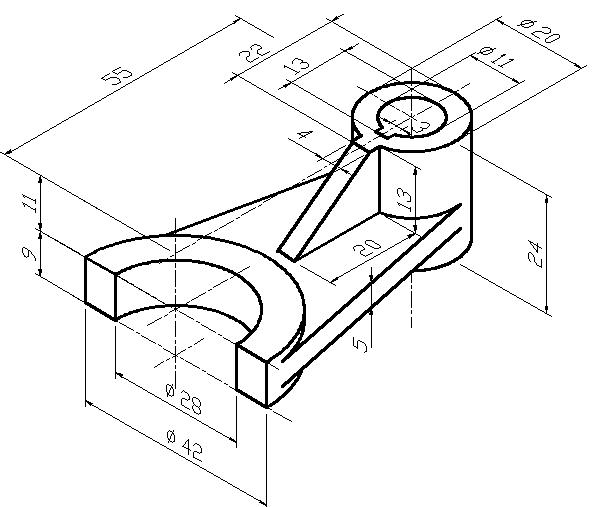

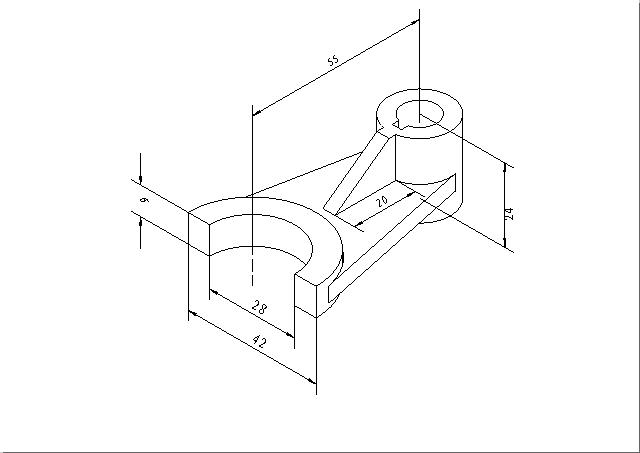

闲来无事，从CATIA抄来一连杆，有兴趣的同学可以玩玩。

顺便请教一下,CAXA里如何作出这样的三维标注？

rhj0534 · 发表于 2007-7-21 14:03:27

实体设计无论在设计环境里还是工程图里都可以进行这样的标注

小贾师傅 · 发表于 2007-7-21 15:46:00

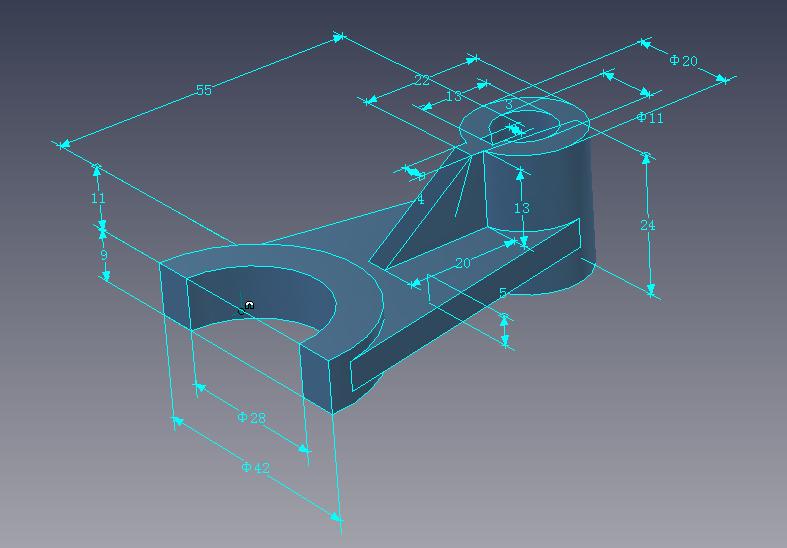

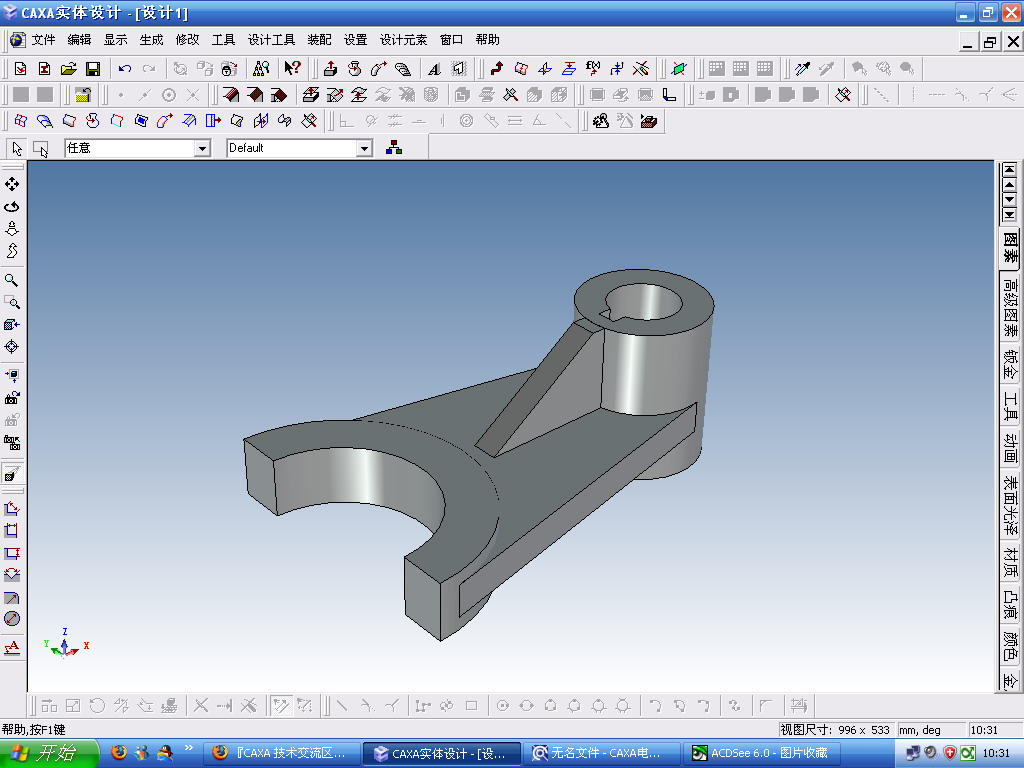

只能做成这样了。

木秀 · 发表于 2007-7-21 18:05:27

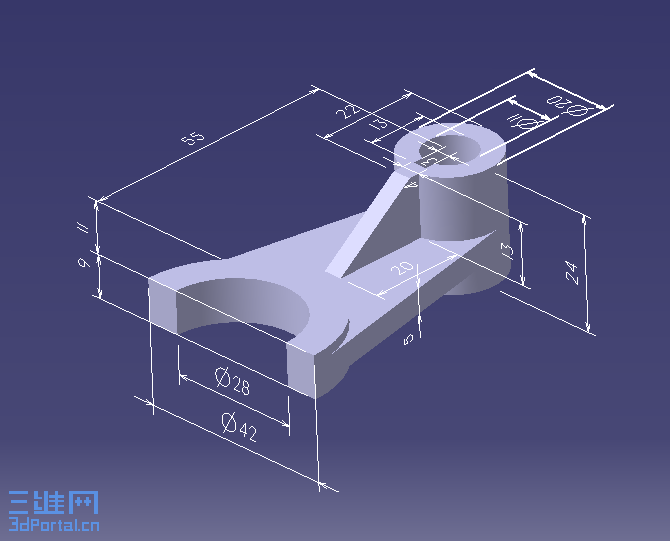

这是用CATIA进行的三维标注，请问CAXA里面怎么弄，哪位大虾给咱出个教程？

rhj0534 · 发表于 2007-7-24 08:31:28

可以直接在设计环境里标

木秀 · 发表于 2007-7-24 19:29:37

原帖由 rhj0534 于 2007-7-24 08:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 w3 S; _! Z m! v9 U+ L1 t; l
可以直接在设计环境里标

老大，能否做个教程来给我们看看？谢啦！

rhj0534 · 发表于 2007-7-25 10:58:06

标注工具就在设计环境里，直接标，图上需要加直径符号的，先标注再编辑。Φ11,Φ20尺寸的标法实体设计里不支持，它是直接标直径，这时可以拖个长方体图素，标好了之后将图素隐藏掉。

小贾师傅 · 发表于 2007-7-26 08:52:54

原帖由 rhj0534 于 2007-7-25 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! P8 H9 C7 e8 _. G标注工具就在设计环境里，直接标，图上需要加直径符号的，先标注再编辑。Φ11,Φ20尺寸的标法实体设计里不支持，它是直接标直径，这时可以拖个长方体图素，标好了之后将图素隐藏掉。

还是感到实体中的三维标注不大好操作

rhj0534 · 发表于 2007-7-26 11:30:10

原帖由 小贾师傅CAXA 于 2007-7-26 08:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif) B, T& P, P/ ~6 K5 E: P

. v& _8 U9 T1 J. K9 k9 {0 D! J还是感到实体中的三维标注不大好操作

实体设计的三维标注着重点我想可能是在于尺寸驱动、定位和约束。我觉得实在没有必要在实体图上标注尺寸（看不懂2维图的另当别论、、）尺寸标注用二维图才是王道。想想稍稍复杂一点的零件，你三维标注再强，也表达不清、、
