哪种不锈钢最耐磨？

qjh735442

请教各位，在不锈钢中，哪一种耐磨性最好？

flytao

国家发明专利技术开发的碳化钨-钢梯度高级耐磨材料，是碳化钨经高能离子注渗进钢基体内，形成1.2-1.5㎜厚的超高耐磨合金，该耐磨合金产品用于剧烈磨损的工况中，尽显神奇耐磨功能！(即渗碳化钨处理,简称超耐磨合金）替代淬火、渗碳淬火钢及高铬、高锰钢，替代堆焊、喷涂、离子氮化等表面改性耐磨材料，替代高合金工具钢、高速钢、进口耐磨钢和耐磨钢板 ，使用寿命比上述被替代材料都提高3－8倍

* i0 \( M2 q! Q, e# ?8 g/ y需要指出的是：科学技术在不断发展，所以只有更耐磨而没有最耐磨
                   而且材料也要根据实际生产环境来选择的

qjh735442

谢谢flytao，我问的是“在不锈钢中”，其实就是各种不锈钢之间的比较。

hbh0606

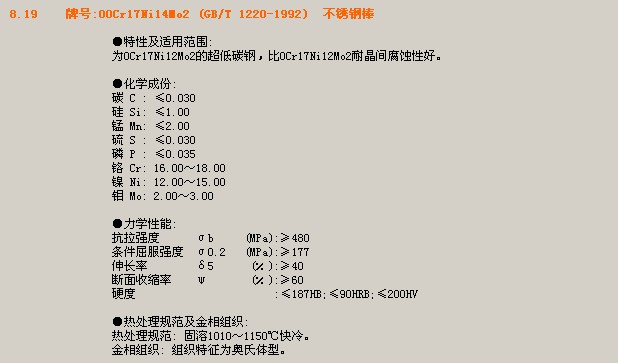

316L的不锈钢应该在不锈钢系列比较耐磨吧?

eastlakewater

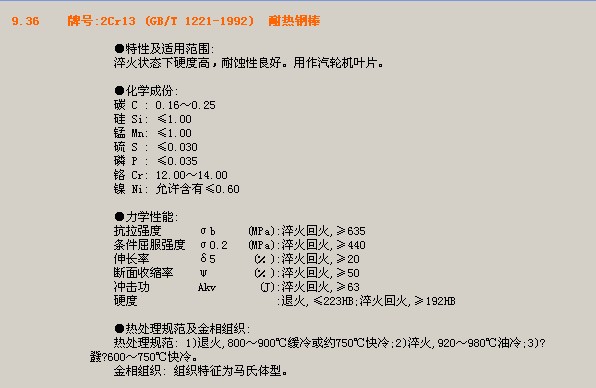

耐磨是与硬度有关系的，２Ｃｒ１３热处理后硬度好．
6 B5 p& T; s5 I
, u# T8 b1 S& s$ N[ 本帖最后由 wjliao 于 2007-7-21 22:26 编辑 ]

treyzhang

和热处理后表面硬度有关的呀，没有概论的

pqlstone

9Cr18   我是新手哦,仅供参考!

mysuncool0315

4Cr13钢属马氏体类型不锈钢，该钢机械加工性能好，经热处理（淬火回火）后，具有优良的耐腐蚀性能、抛光性能、较高的强度和耐磨性，适宜制造承受高负荷、高耐磨及在腐蚀介质作用下的塑料模具、透明塑料制品模具等。但焊接性差，使用时必须注意.

musachang

9Cr18MoV比4Cr13耐磨

hbxjr

一般来说，马氏体不锈钢的耐磨性要比奥氏体和铁素体不锈钢要好，因为马氏体硬度较高，含碳量也较高。其中9Cr18,9Cr18MoV可作不锈轴承钢，其耐磨性非常高。

qjh735442

谢谢各位的解答,受益了.

walworth

没有最耐磨。只有更耐磨……
/ p* P5 N( `' P7 @3 s  _
耐磨不耐磨是一回事，其实你该有自己的要求和标准，并且考虑材料价格等因数，最耐磨这还得考虑不锈钢的热处理甚至是表面处理……
