CAXA教程（内有中国结、玻璃管以及各种弹簧）

小贾师傅

这是其他论坛SW区内的一个小题，我试着做了个，欢迎大家也来试试。
4 Z4 f' p% d/ ~1 D% W1 j
; K: y6 M% Z1 X$ E
- A3 l: L1 h" \2 h5 A
6 y; |3 p/ Q9 e本主题有密码的压缩包的密码是CAXA。
8 a3 X8 _3 ?) e, Z' @
' g" c/ k1 }6 [  S1 G  c& j/ h
; J, P, F8 Q, x% k

4 u3 M7 ]2 l' W. S! b
7 r9 C* ]3 K- q                               ---------------BY ZCP68941125
) G5 L1 m3 r0 Z; O! z                                       2007.07.30
' F6 c* H+ s8 x1 i
* ?3 D0 K+ ?' _& \
' o0 [: ?1 X$ F0 i0 ]
. U" O; }6 R% L: ^, f5 _5 [
- _$ g+ I2 Q* T4 n7 l4 b
[ 本帖最后由 zcp68941125 于 2007-7-30 13:47 编辑 ]

小贾师傅

是大家没看贴子到还是觉得问题过于简单呢？这可是版主送分的题呀。
做了个视频教程，传上去，等到时再让版主公布。也欢迎大家多提宝贵意见。

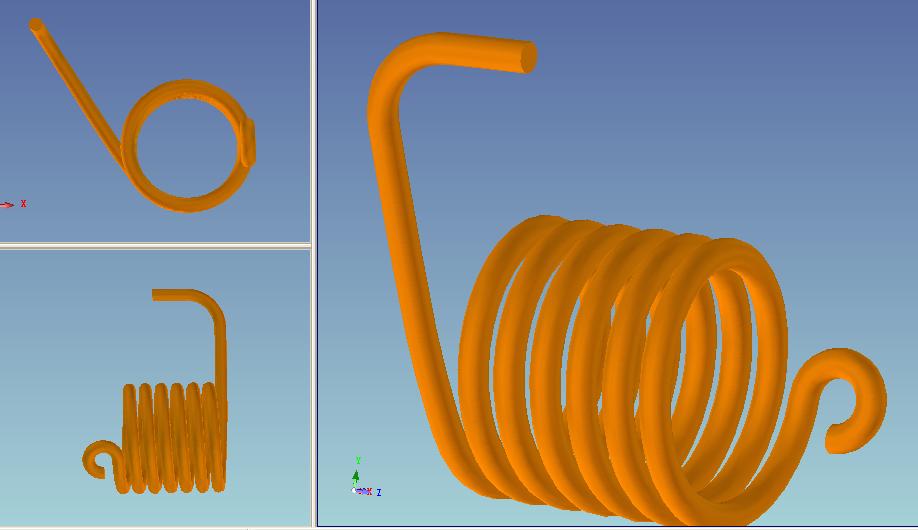

! t" }! g4 n5 j2 \- {' f- o3 E8 x再来一个变形弹簧
) Q  C* x. `, d) p
[ 本帖最后由 小贾师傅CAXA 于 2007-7-8 02:12 编辑 ]

小贾师傅

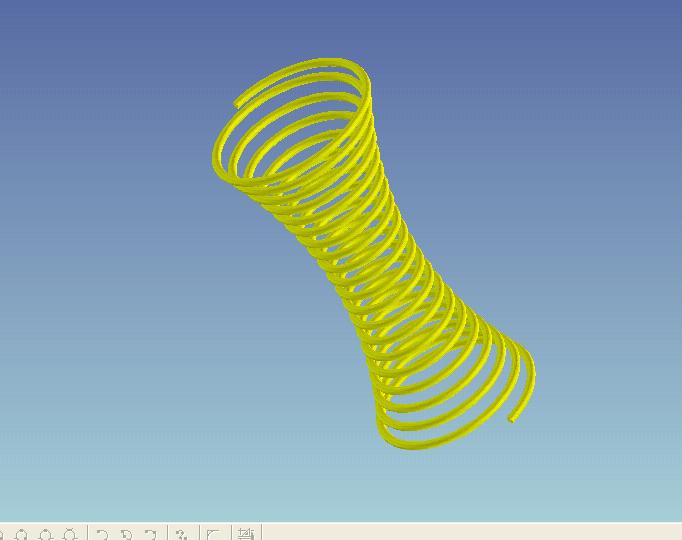

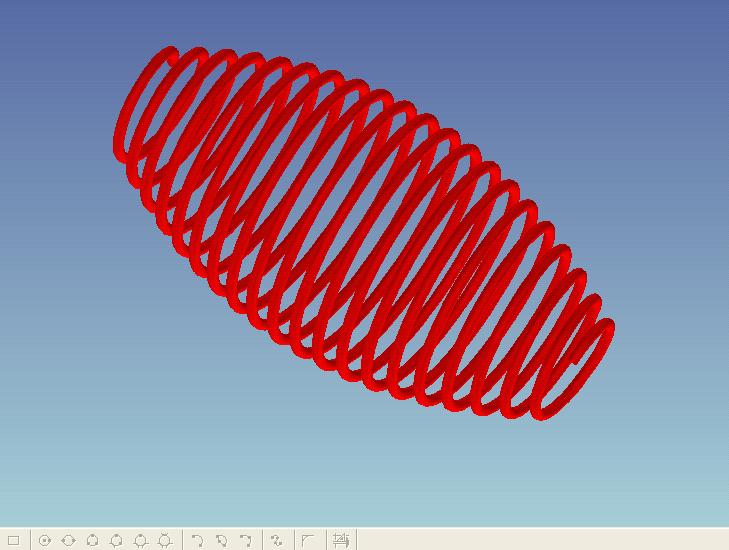

再来一个圆形渐变的

小贾师傅

再来一个圆形渐变的

小贾师傅

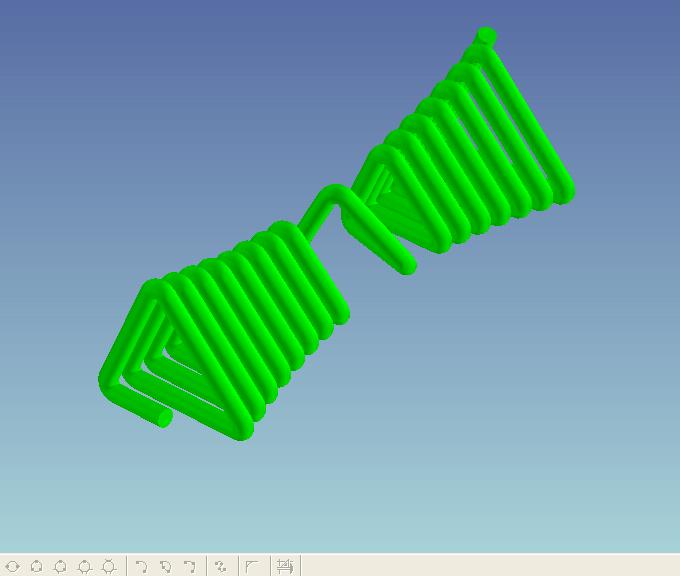

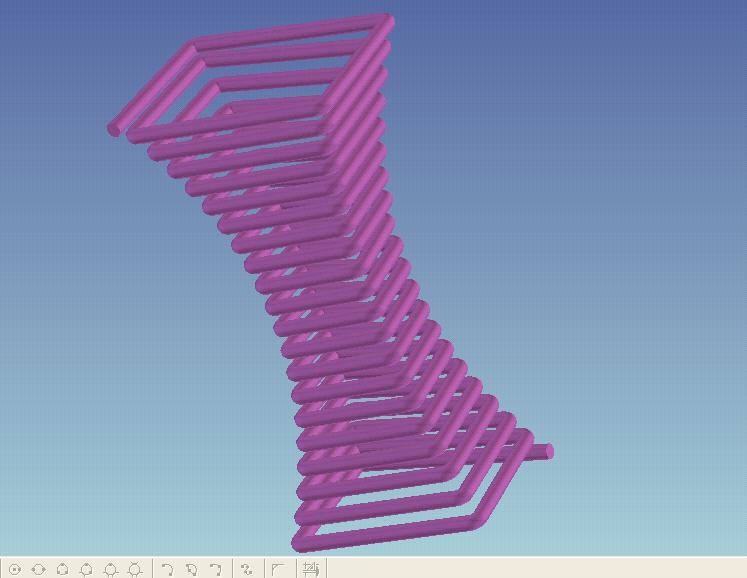

再来一个三角变形的

小贾师傅

一晚上没干别的，终于给我琢磨出来啦！
! x* Z6 v$ f6 [" m$ W
[ 本帖最后由 zcp68941125 于 2007-7-14 15:36 编辑 ]

小贾师傅

rhj0534 兄：您真是谦虚了，说实在的，你能第一个做出这个，我们已经很佩服了。good
+ c" T  g0 X3 g$ h" A- g小的以为做这个三维线架，，不管是借助实体（曲面）的边线还是用三维球直接控制三维空间点来做，不存在什么笨与不笨，只要能够简便快捷的做出产品来就是我们的目的。CAXA的“创新设计”不就是从搭积木一样开始的嘛，正是这个特点吸引了我学用这个软件，我就是觉得它方便！好用。“三维球”是CAXA的独有技术，“实体边生成3D曲线”也是他的一个特色不是吗，正是寇天平老师将“实体胎模生成3D曲线”运用到了出神入化的地步，才使我们更加喜欢这个软件。


. P0 L" S( W, W& C6 \' J就像rhj0534 兄说的，我做这个线架，用到了实体边生成线架的一小部分，借助实体点绘制了一部分3D线。我没有用到曲面（还不太熟，不大会用)。我觉得我的可能要简单一些（因为这个形状是对称的）

2 W  Z- A9 e" Q$ D& J" H  O' w我斗胆做了个教程（准确点说是过程）发上去，整个视频时长6分钟多点。大家看下，欢迎大家批评指点。觉得好的话，欢迎↑一下......

再次感谢rhj0534 兄提供这样好的练习题。

[ 本帖最后由 小贾师傅CAXA 于 2007-7-9 23:11 编辑 ]

小贾师傅

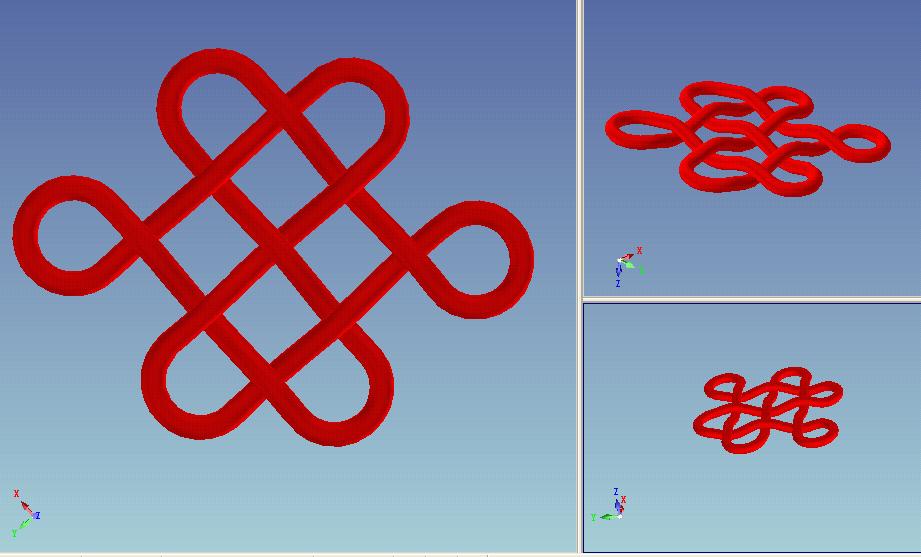

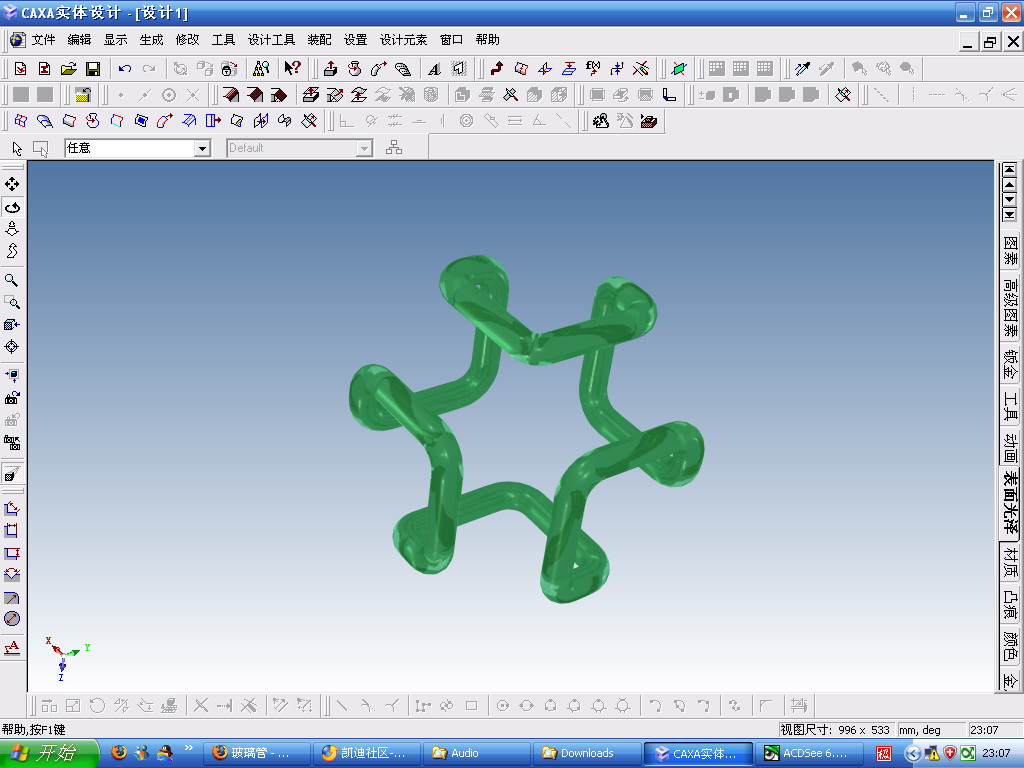

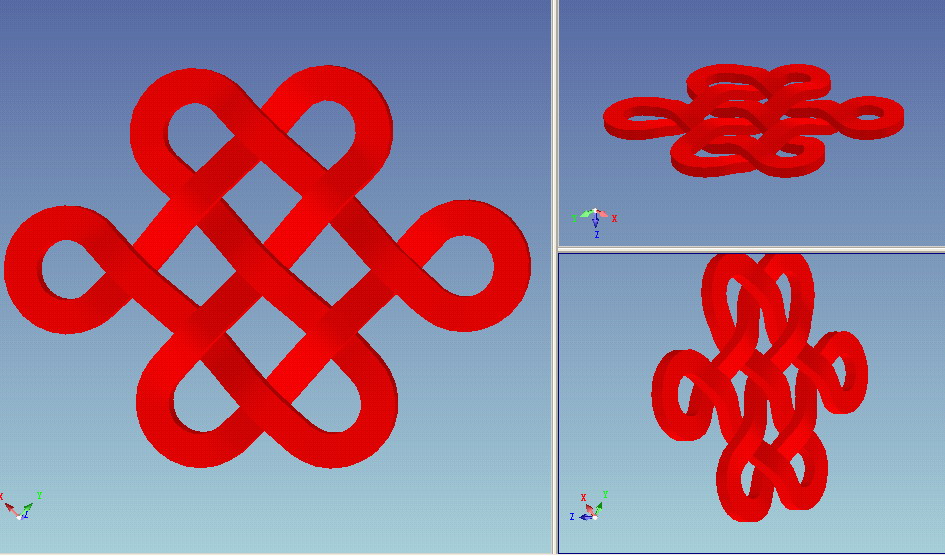

中国结变形之 “联通商标”。
可不是在给他们做广告哦
9 G/ V& j5 m* _/ N: o1 ], V

“联通商标”

$ S/ u6 \( o- F: n  M" \7 A版主：怎么现在论坛上的图片附件在下载才能看呀？我觉得还是在网页上显示出来比较方便，因为下载一来耽误时间，二来电脑上也会产生好多垃圾图片titter ，改下？:call:

[ 本帖最后由 小贾师傅CAXA 于 2007-7-9 23:09 编辑 ]

小贾师傅

版主：可能是以前坛子里有人做过这样的弹簧的缘故吧，大家不怎么感兴。
; A/ t* X4 k' b我把源文件传上去吧（所有用到的零件都在里面，一个不少），教程要是有人要，我以后再做。

小贾师傅

那我有空就做些例题,做成教程发上去,到时版主不要嫌弃哦.

yefengblue

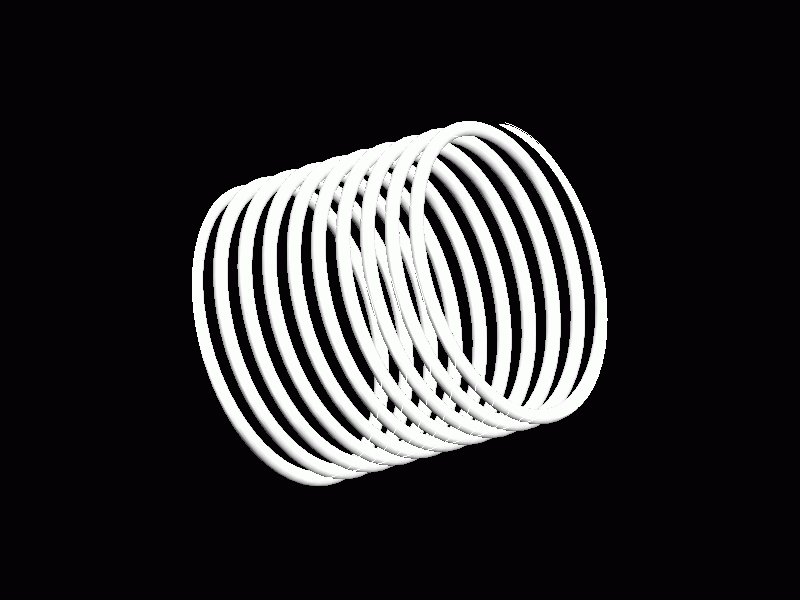

就能做到这样了。

453.rar (21.06 KB, 下载次数: 0)

2007-7-10 19:50 上传

点击文件名下载附件
原文件
阅读权限: 100

[ 本帖最后由 yefengblue 于 2007-7-10 19:50 编辑 ]

小贾师傅

SW区内的练习题，做了一个，大家批评。

木秀

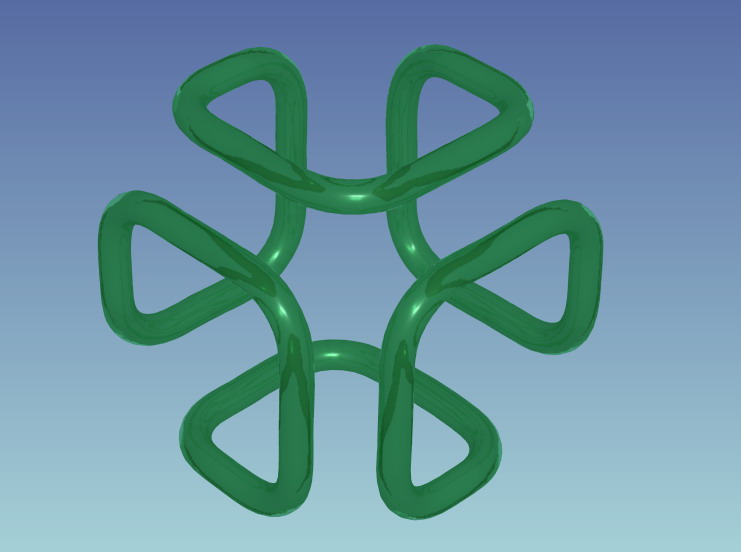

我用三维球作一封闭空间曲线，然后扫描作出来的，因为不知道具体尺寸，做出来的可能和你的不一样，但大致现状差不多。
. f+ W! c! p9 f: \4 z  K( h( L/ ?
请指正！:loveliness:

小贾师傅

原帖由 木秀 于 2007-7-11 23:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: {6 w% B5 ~" Q' o7 T: P' a+ ?我用三维球作一封闭空间曲线，然后扫描作出来的，因为不知道具体尺寸，做出来的可能和你的不一样，但大致现状差不多。
9 t8 ^; Q2 S( z5 F: F2 Y& O
  v0 n3 C0 W8 P0 l' [请指正！:loveliness:

三维球控制空间点做出的曲线，不错呀，我是用实体边生成的维曲线，比较笨哈。:loveliness:
" K7 q5 V4 [: O9 p, m7 _1 n是没有具体尺寸

小贾师傅

那我就把我做这个零件的过程贴上来。

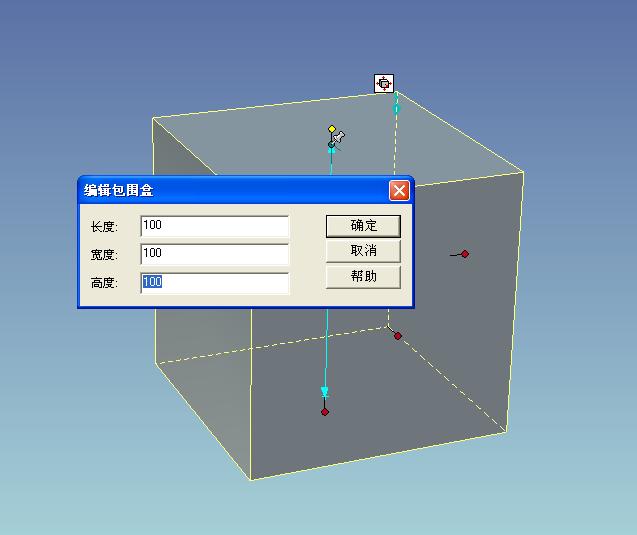

2 _7 Z  O% `( C7 j3 p1、拖入一个长方体，编辑包围盒。

小贾师傅

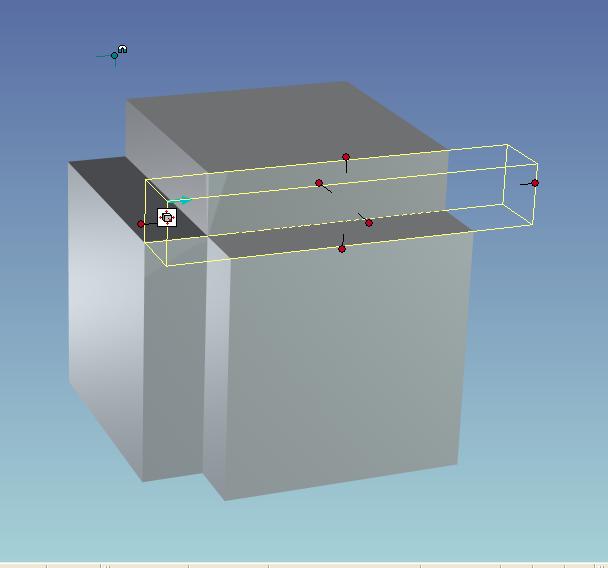

2、在其中一个角的三条棱边上分别放入孔类长方体制

小贾师傅

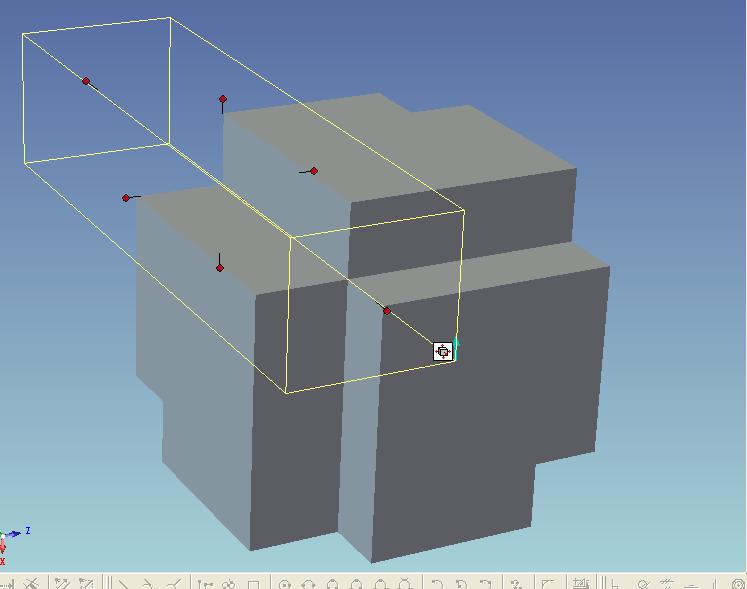

3、在相对应的另一个角也相同操作。

小贾师傅

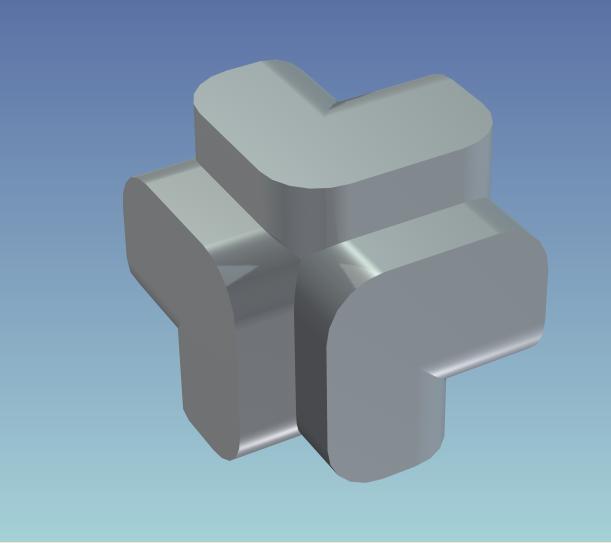

4、对棱边倒圆角

小贾师傅

5、点“拟合曲线”，拾取各棱边可直接生成拟合的3D曲线

小贾师傅

6、进行扫描，

小贾师傅

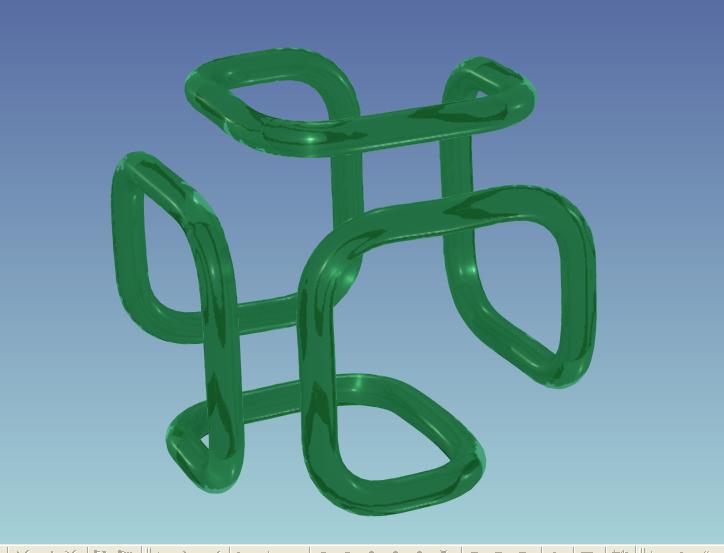

7、就这样了。
: C3 g3 Q! w5 G# T

3 I7 R* C- \  J- }
) \4 i5 Y- L6 s! V( O9 s& u

7 w/ z1 D4 d5 n% R' g' ~- `$ ^6 w/ O
: {6 q7 b* ^% O7 \+ s
1 k1 U8 |4 w; H请   木秀   也将你的过程贴上来，交流一下。

[ 本帖最后由 小贾师傅CAXA 于 2007-7-12 12:55 编辑 ]

木秀

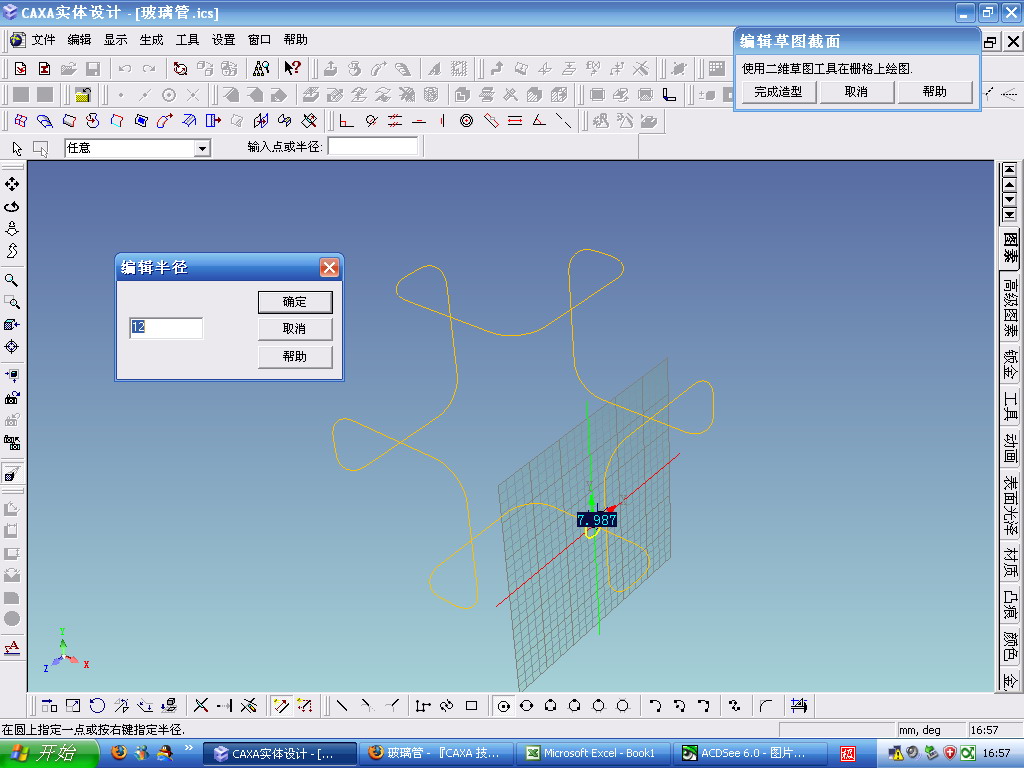

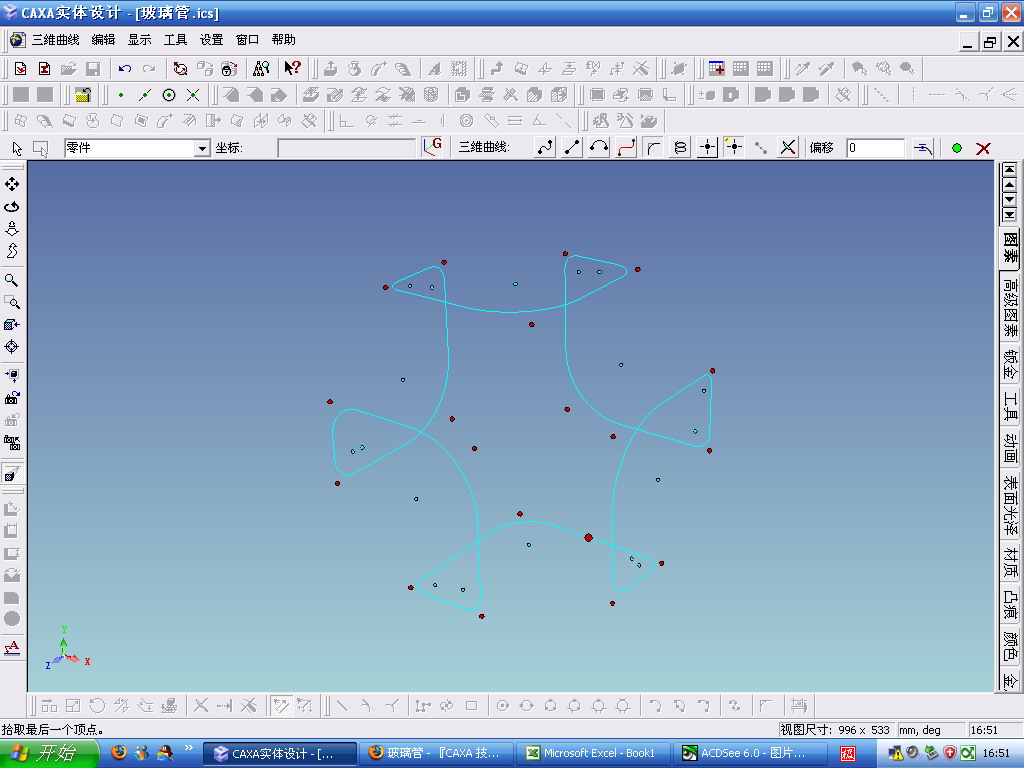

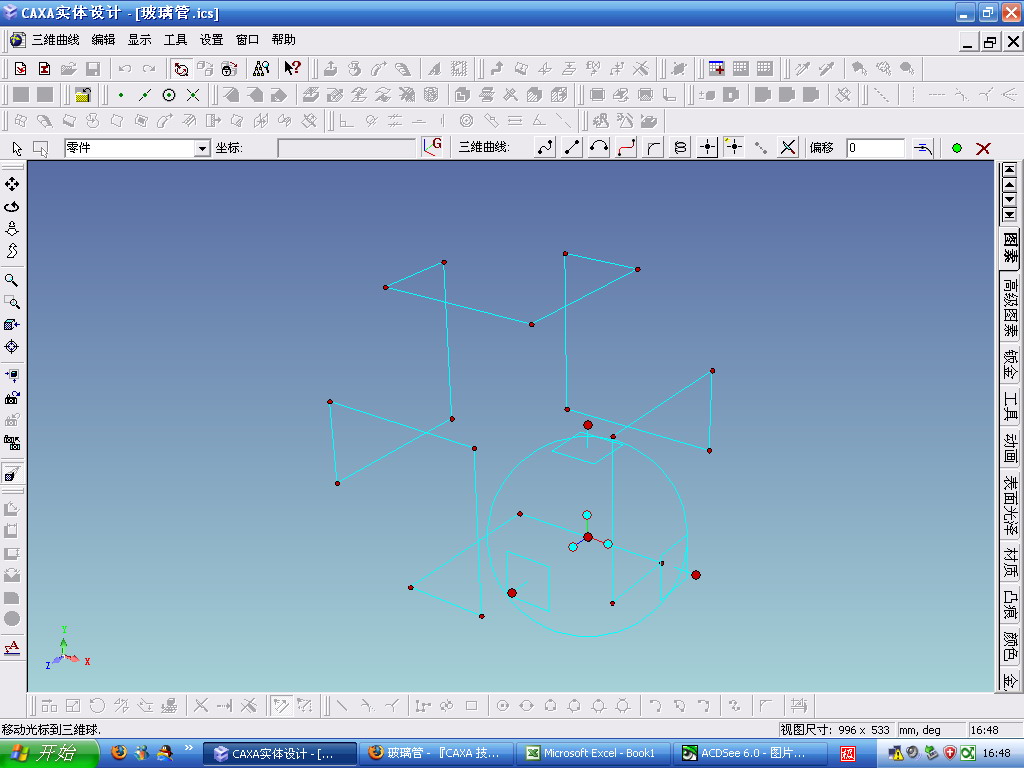

1、先用三维球生成如下三维曲线：

木秀

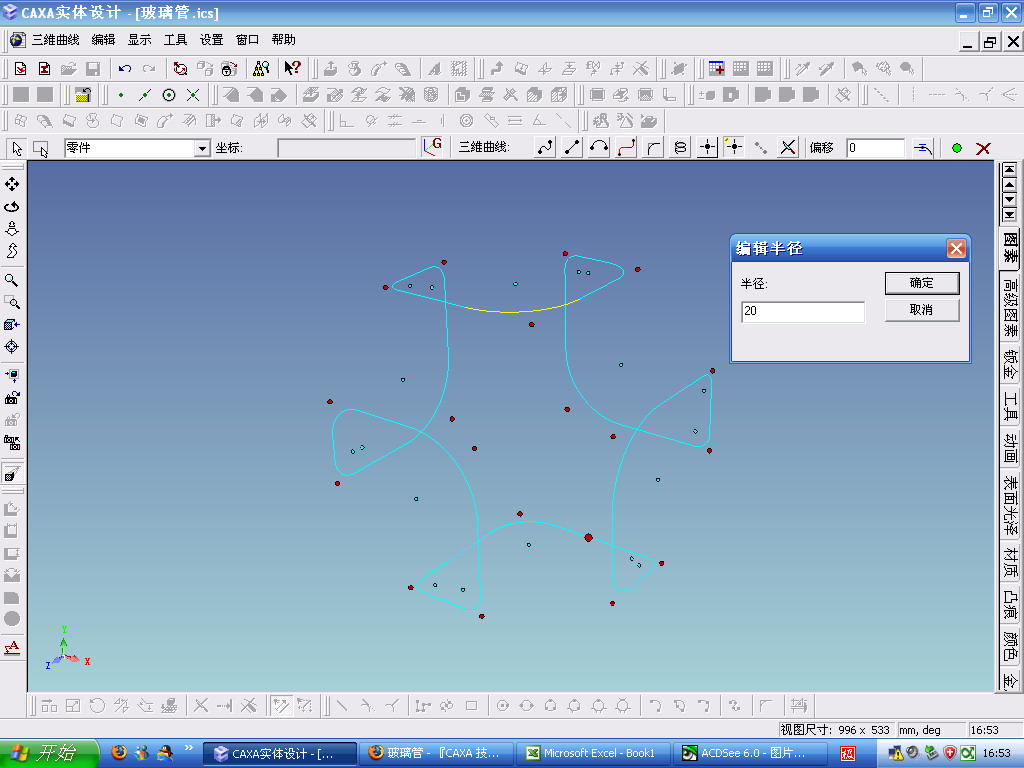

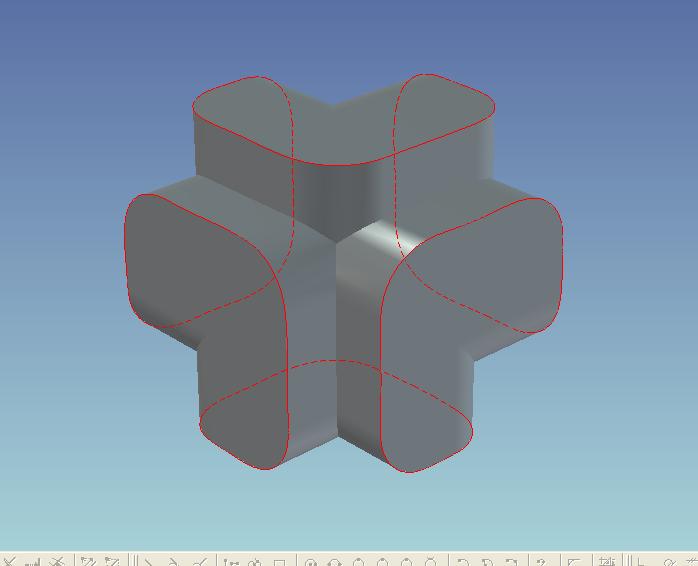

2、插入圆角过渡：

木秀

3、统一圆角半径：

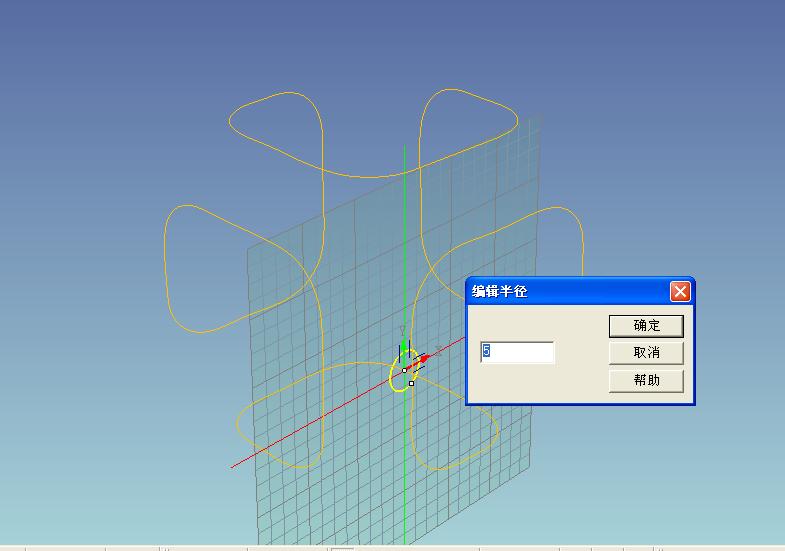

木秀

4、扫描特征：
