[分享] 我画锥齿轮的方法

[复制链接]
雕刻爱情
发表于 2007-6-16 12:47:33 | 显示全部楼层 |阅读模式 来自： 中国黑龙江鸡西

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
现在SW的插件很多，直齿圆柱齿轮的插件比较好用，锥齿轮的参数设置却很乱。其实徒手也是可以画出锥齿轮的。

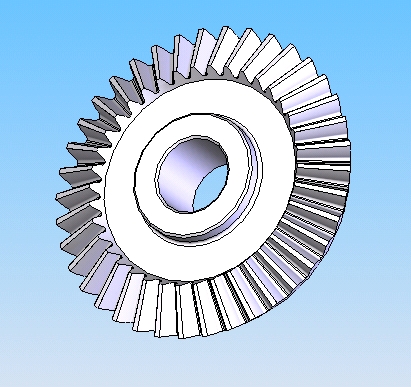

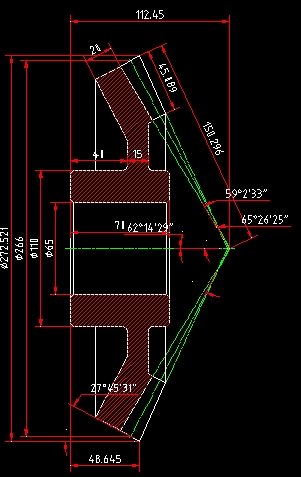

3 _5 V2 R3 Y& |1 t  p* W$ O以下面这个齿轮为例，（模数7，齿数38，配合小轮齿数20），说一下我的方法，不妥之处各位请指出。1 i, O# }4 f) l) y5 N4 y
9.JPG $ X9 N$ ]5 Y. O1 z0 T2 `2 q

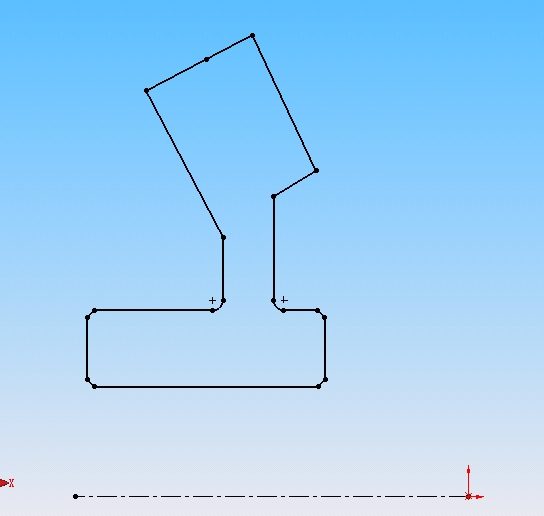

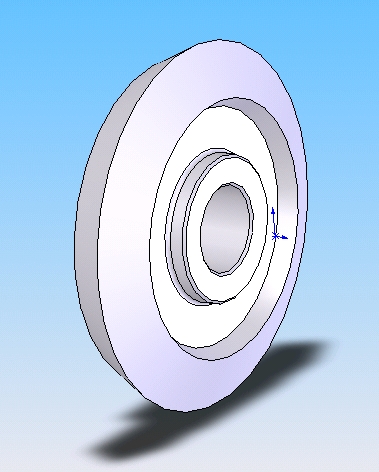

1先旋转出齿轮轮廓
/ Q$ m' p0 k7 F5 F# u# W 1.JPG 2.JPG

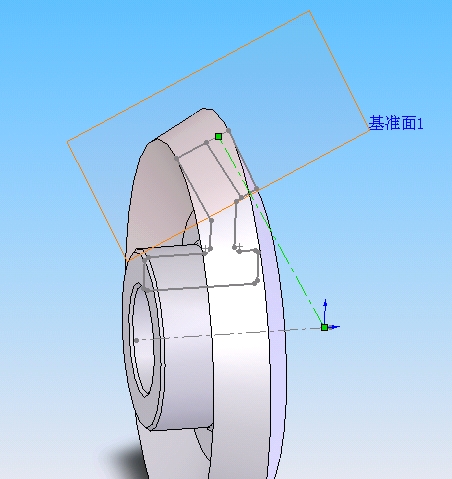

1 L# X9 R+ E# I2建立基准面，以齿型基准线（分度圆的那条）及基准线在大端锥面上的点建立之基准面（基准面与锥面相切，与基准线垂直）
! o8 l% b# W. A, K 3.JPG 9 W2 J6 z3 I# ^' m

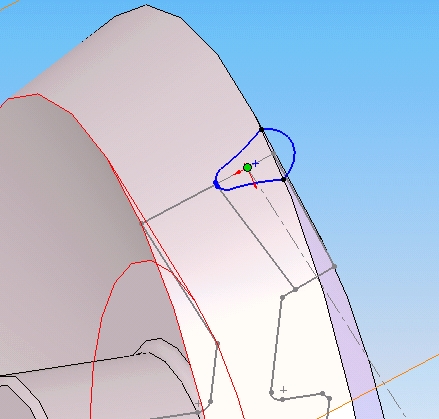

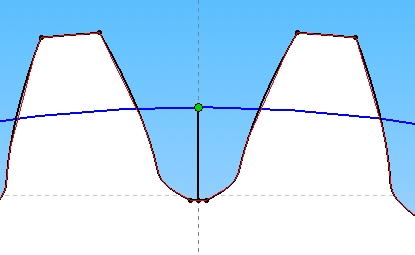

3在基准面上建立齿形缺口草图，可借助直齿圆柱齿轮插件精确绘出齿型。绘出大端分度圆和缺口的中心线，交于一点。
6 k2 ^6 L* J$ G6 j" d  N( ]: g7 F移动缺口草图，使交点与第二步基准线在大端锥面上的点重合。删除缺口中心线和分度圆，是草图为闭合曲线。缺口上面应该画个较大的边界，不然会导致放样切除厚度为零
7 k! h0 K( \' c$ e7 P# v( v6 L 10.JPG 4.JPG ' g. `* J, T5 D( D  E' n/ I

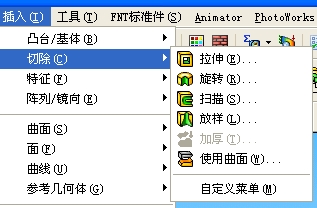

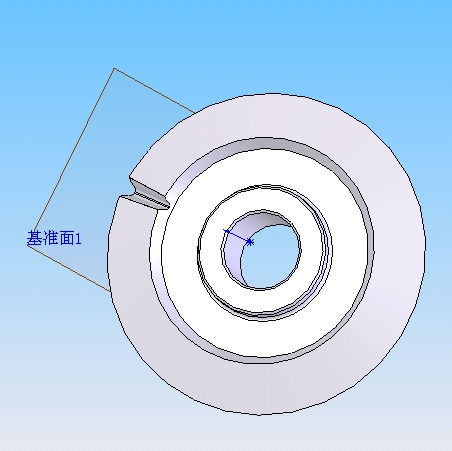

4插入--切除--放样  命令，以齿顶角的角点和齿形缺口草图为轮廓，放样切除。& T' ]6 b$ _- ]: S) G
8.JPG 5.JPG & B# E" t; {6 ^/ a* u: N

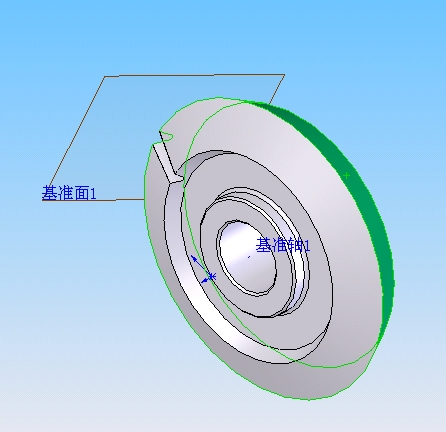

5.建立中心轴
+ b& f8 j( X' L# | 6.JPG
2 ]8 a! w/ v( E& f6 `8 {9 B6.圆周阵列
0 F- H7 J: b( V8 B0 t" `5 e) M9 V 7.JPG
5 y% q) G. w; Y- g
6 ]) Z' A* I7 p- ~[ 本帖最后由 雕刻爱情 于 2007-6-16 15:01 编辑 ]
