剖面视图如何能保留3/4呢？

wei8088 · 发表于 2007-5-31 10:45:50

您需要登录才可以下载或查看，没有帐号？注册

x

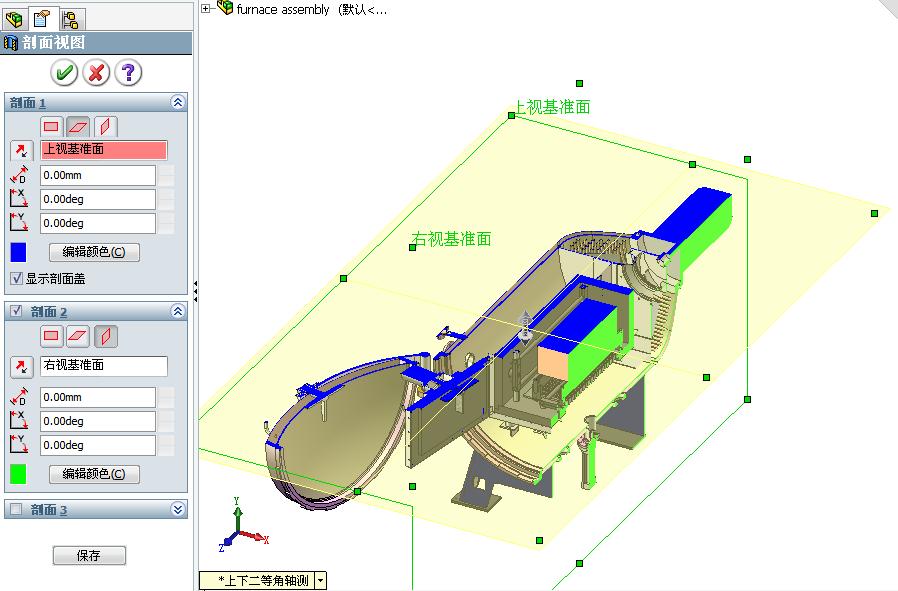

在剖面视图中，如果用两个互相垂直的基准面剖视的话，出现的是下面的效果：

仅保留了1/4，其他的都剖掉了

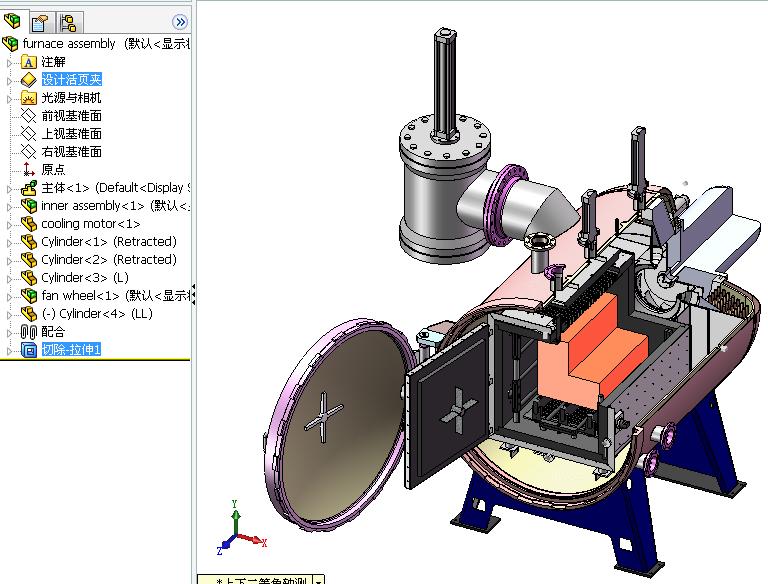

但是我想保留3/4，如下图所示：

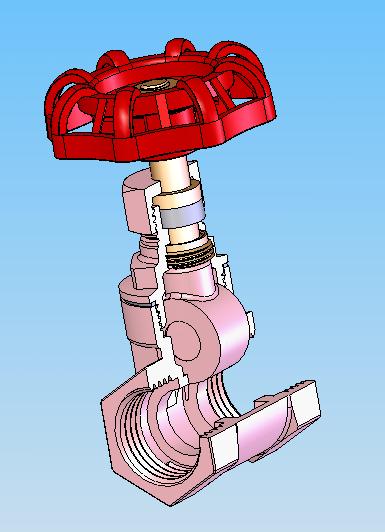

该怎么操作呢，我现在只能是用装配体切除的。

sunny_child · 发表于 2007-5-31 11:00:58

除了将实体切除，别无它法，剖面视图的基准面都是无限延长的，根本没有办法定义大小

艾飞 · 发表于 2007-5-31 11:35:29

在装配时，可以采用拉伸切除达到这种效果。

一夜孤舟 · 发表于 2007-5-31 20:49:50

楼上版主,能否借用一下....

bugkillbug · 发表于 2007-5-31 21:17:11

原帖由 一夜孤舟 于 2007-5-31 20:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif! f5 S+ c! F/ E- |; Y. ?
楼上版主,能否借用一下....

1.把零件拖入装配图
2.生成切除特征，选择要切除的零件（其余的将保留）

dignity · 发表于 2007-6-1 01:00:55

保留3/4的视图只能是在装配体中用蜡肾切除命令，并且制定切除的零件，并且为了便于在工程图中插入一个这个的剖视图，一般专门为3/4剖建立一个配置

一声春晓 · 发表于 2007-6-2 10:29:24

楼上的请详细解释一下，让我们也学习学习。我也正为这个问题发愁呢。

dwd9999 · 发表于 2007-6-2 17:51:48

我也正为这个问题发愁呢

wuyouziwo · 发表于 2007-9-1 17:43:51

不错，明白，

:) :)

rnmy · 发表于 2007-9-1 19:46:35

我也学着试试，谢谢各位

:)

northstar88 · 发表于 2007-9-2 11:13:40

提示: 作者被禁止或删除内容自动屏蔽

bugjs · 发表于 2007-9-2 12:10:06

SW比较强的地方之一就是多配制,把这个用好了不管是在出工程图,还是做系列零件还是装配都会非常方便

fsjjj · 发表于 2007-9-19 12:33:02

照着五楼说得做,应该没问题.

冰火海岸 · 发表于 2007-9-19 20:31:36

我也采用5楼的方法。

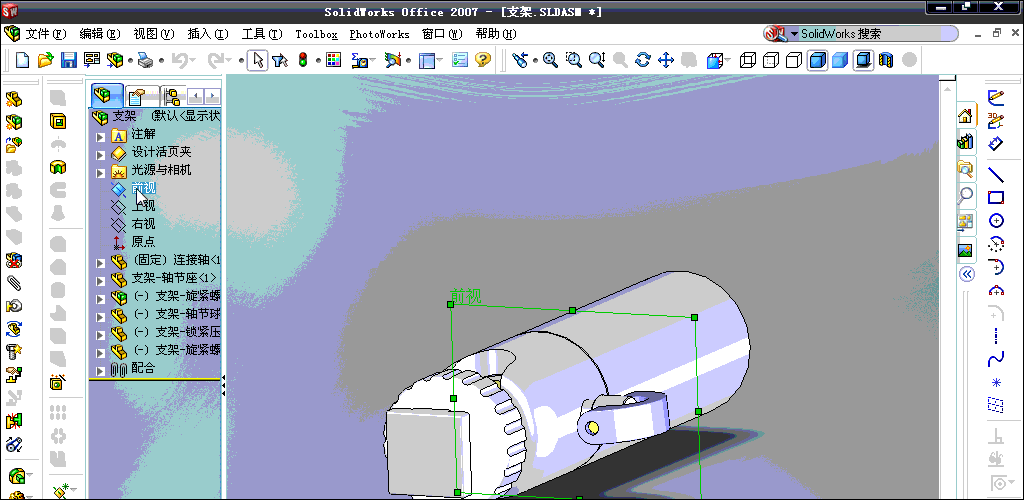

[ 本帖最后由冰火海岸于 2007-9-19 20:50 编辑 ]

无名水路 · 发表于 2007-9-20 09:23:47

好，又学了一招，谢谢！

doublehappy · 发表于 2012-12-12 10:19:05

“装配体拉伸切除”，试试了，谢谢楼主的问题及各位达人。

liun000000 · 发表于 2012-12-16 10:31:11

学习下了
