[已解决] 阿基米德螺旋线

[复制链接]
发表于 2007-5-21 09:36:19 | 显示全部楼层 |阅读模式 来自: 中国山东烟台

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

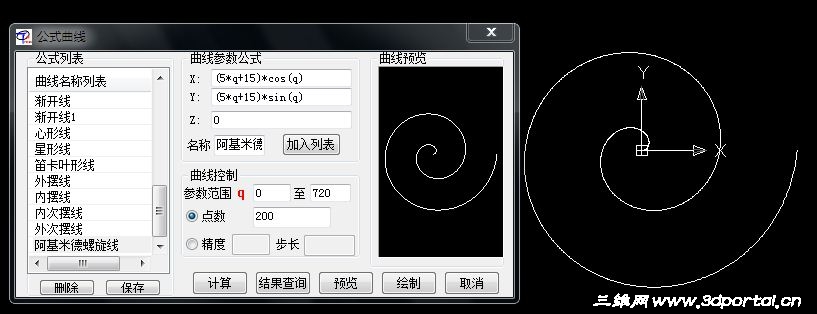

向各位请教阿基米德螺旋线如何画?
发表于 2007-5-21 15:44:08 | 显示全部楼层 来自: 中国上海
先用表示式定义好----〉规律曲线
 楼主| 发表于 2007-5-21 16:35:39 | 显示全部楼层 来自: 中国山东烟台
版主说的偶还是不明白,能否详细点!
发表于 2010-5-21 13:24:19 | 显示全部楼层 来自: 中国山东莱芜
8.1阿基米德螺旋线9 V0 X& M! D+ w- I. ^2 @2 G
阿基米德螺旋线的标准极坐标方程为
4 s7 j/ m; w. _9 F- f! N   ρ=at+P03 z) R; M0 `9 y& N0 M7 h. `5 m
  式中:1 @3 a% ~6 c! O# h" k4 L
  a—阿基米德螺旋线系数,mm/°,表示每旋转1度时极径的增加(或减小)量;
2 B8 [: S5 p6 r" A" ^, R  t—极角,单位为度,表示阿基米德螺旋线转过的总度数;
, r% B4 M  h) c  ρo—当t=0°时的极径,mm。2 \' U+ d& Y' Q
  实例
7 _4 B4 }% k4 P2 ^, o% T  图8-1为一个具有阿基米德螺旋线的凸轮,点P1至点P2为第一段阿基米德螺旋线,点P3至点P4为第二段阿基米德螺旋线。$ }: E* x* P+ f- B+ e% R
  1.绘图
* J& k6 i7 L5 o  1)作圆C1和C2( b5 p$ S/ @6 c8 L$ g& Z6 R
  单击“基本曲线”按钮,在弹出的功能工具栏菜单中单击“圆”按钮,选立即菜单中1:圆心_半径,提示圆心点时,输0,0(回车),提示输入半径时,输10(回车)作出R=10的圆C1,提示输入半径时,输12(回车)作出R=12的圆C2,按鼠标右键结束。- f0 e+ P3 ]- z# o! f, l
因为图形尺寸太小,为了看得更清楚,可将显示的图形放大至屏幕大小。单击屏幕上方常用工具栏中的“动态缩放”按钮,按住鼠标左键,从屏幕下方向上方推动光标时,图形随之放大。
5 L. g8 R. c3 I$ P4 X' t  2)作点P1至点P2之间的阿基米德螺旋线
. X: U: E, ~/ L( W  作图前必需先算出这段阿基米德螺旋线条数a和当极角t=0°时的极径ρo。+ s! I8 U- @$ g9 r, [1 \
  (1)计算点P1和点P2之间的阿基米德螺旋线系数a
! I. O' W7 O3 A5 O; AP1点的极径为10,P2点的极径为12,P1至P2点转过90°,每转过1度时极径的增大量就是a,故该段的阿基米德螺旋线系数为
  S3 M8 m3 V$ ]/ }) X* G$ h+ u  a=(12-10)÷90=0.02222mm/°6 p2 c* P8 \) Z0 L" o
 (2)计算当极角t=0°(即X轴正向)时的极径P0& D# S& }( P( m4 c  F
P1点(极角为180°)时的极径P180=10mm,极角每减小1度时极径减小a=0.02222mm/°,当极角减小至t=0°时的极径为P0,计算如下P0=10-180°×a=10-180°×0.02222=6mm8 ~1 H: V% U9 `) {0 k3 j% D/ U
  (3)起始角和终止角
/ k) a# W6 x0 M$ J由图8-1中可以直接看出,这段阿基米德螺旋线的起始角为180°,终止角为270°。! B  t0 G/ Q. R  r/ m7 L( K8 A
  (4)绘图- ?# d0 {; g7 }6 l
单击“高级曲线”按钮,在弹出的功能工具栏菜单中单击“公式曲线”按钮,弹出如图8-2所示的公式曲线对话框,根据图形已知数据特点,应选极坐标系,用光标单击极坐标系前面的小白圆,出现一小黑点,单位选角度,参变量名仍用t表标极角的角度,起始值即起始角输180,终止值即终止角输270,公式名可输P1—P2公式输为P=0.0222222*t+6单击“预显”公式曲线对话框中出现P1至P2两点间的这段阿基米德螺旋线。如图8-2所示,单击“确定”按钮,移动光标时这条绿色的阿基米德螺旋线随光标移动,提示曲线定位点时,输0,0(回车),在P1至P2点之间作出了一条白色阿基米德螺旋线。
/ K5 e; g' s! m6 O1 u' m6 j  3)作点P3至点P4之间的另一段阿基米德螺旋线
( `" M% d; U' G# t  v* p6 A  (1)计算点P1至点P2之间的阿基米德螺旋线系数a# \/ \& J5 T' U/ I0 H+ y: Q
P3点的极径为12,P4点的极径为15,P3点至P4点之间转过45°,故P3点至P4点间的阿基米德螺旋线系数为) B. R+ t8 l+ D, m3 p, L, V4 d) U8 E
  a=(15-12)÷45=0.0666666mm/°. j2 Q: O0 e: t
  (2)计算极角t=0°时的极径P0$ ~- `' e% g/ R
  P3点(极角t=45°)的极径P45=12mm,极角每减小1度时极径减小a=0.0666666mm/°,当极角减小至t=0°时的极径为P0,计算如下
2 e( ^& _& j5 _+ L* X% W6 I% RP0=12-45°×a=12-45°×0.0666666=9mm
$ _' ?, A$ {) ~( R' P6 F. l4 M  (3)起始角和终止角( x& v( B9 z# G8 K2 h! j, ~
  由图8-1中可以直接看出P3至P4点这段阿基米德螺旋线的起始角为45°,终止角为90°。" V/ f9 E" I  L$ x- g: O6 p
  (4)绘图3 t8 l& @  W/ Y, K
  单击“高级曲线”按钮,在弹出的功能工具栏菜单中单击“公式曲线”按钮,弹出如图所示的公式曲线对话框,选极坐标系,单位选角度,参变量为t,起始值输45,终止值输90,公式名输P3_P3,公式输为P=0.0666666*t+9单击“预显”按钮,公式曲线对话框中出现P3至P4两点间这段阿基米德螺旋线,如图8-3所示,单击“确定”按钮,移动光标时这条绿色的阿基米德螺旋线随光标移动,提示曲线定位点时,输0,0(回车),在P3点至P4点之间作出一条白色阿基米德螺旋线。/ X3 w: ?" J& w6 G1 K3 d
  4)作直线L1
5 r+ ?+ V8 Y# M- T单击“基本曲线”按钮,在弹出的功能工具栏菜单中单击“直线”按钮,选立即菜单中1:角度线4:角度改输90,提示第一点时,输0,-13(回车),向上移动光标时拉出一条与Y轴重合的绿线,拉绿线至P4点以上时,单击鼠标左键作出白色直线L1。
; p! w0 I1 h0 x7 S1 v3 N7 e  (5)作圆C1至直线L1上交点处R=1的过滤圆3 l0 L2 M1 C+ u$ x2 D
单击“曲线编辑”按钮,在弹出的功能工具栏中单击“过滤”按钮,选立即菜单1:圆角3:半径改为1,提示拾取第一条曲线时,光标点击直线L1变红色,提示拾取第二条曲线时,点击圆C1圆周,作出R=1的白色过渡圆弧。- c1 P; W$ B2 @7 g4 h- J$ K6 S
  2.裁剪* q6 a7 v9 n3 E# E0 r- X
  单击“曲线编辑”按钮,在弹出的功能工具栏菜单中单击“裁剪”按钮,提示拾取裁剪曲线时,光标点击多余线段,会逐段剪除,有时裁剪不顺利,不希望剪除的线段会随剪除的部分一起消失,这时可用标准工具栏中的“取消操作”按钮来恢复不该消失的线段,然后重新调整裁剪顺序就会得到满意的结果。
" S6 F8 h# N' M  3.公式曲线对话框中“存储”、“提取”及“删除”按钮的用法- J4 t% n( L& A3 |& U' I
单击“存储”按钮时,提问存储当前公式吗?单击“是”,就把当前公式存储起来以备需要时使用。当需要使用已存储过的公式时,单击“提取”按钮,就显示出一系列已存储过的公式,单击“确定”按钮,公式曲线对话框消失,一条绿色曲线随光标移动,提示曲线定位点时,输0,0(回车)曲线定位到坐标轴上,颜色变为白色。当需要删除某个已存储的公式时,单击“删除”按钮,立刻显示出一系列已存储的公式,单击要删除的公式,弹出对话框提问删除此公式吗?单击“是”按钮,该公式就被删除。
$ u: Z6 Q* C' s" O# W1 w  8.2已知函数方程式的曲线& i6 d9 V: c( w  x2 V* U+ {2 r
  图8-4中的P1与P2两点间为已知其函数方程式的曲线,该曲线的方程式为Y=12.5×3.1416×(X/50)3.521
2 Y1 o4 I  Q' A  1)绘图6 K7 y4 @9 x4 s: `/ x
  1)作点P1与点P2之间的函数方程曲线
  ^. @- c, s9 o  单击“公式曲线”按钮,在弹出如图8-5所示的公式曲线对话框中,选直角坐标系,单位选角度,参变量名改输X,起始值输0,终止值输50,公式名输FCH,第一个公式X(t)=X,第二个公式Y(t)=12.5*3.1416*(X/50)3.521,输完公式后单击“预显”按钮时,显出该段方程曲线如图8-5中左上角所示,单击“存储”按钮,提问存储当前公式吗?单击“是”按钮,该方程被存好,单击“确定”按钮时,对话框消失,移动光标时一条绿色的该方程曲线随着移动,提示曲线定位点时,输0,0(回车),该曲线变白色定位到坐标轴的适当位置上。, j/ e6 R; Z7 B5 I& z% e
  2)绘图C1
  W( t( }4 B6 e3 P" l8 R( S  单击“圆”按钮,选立即菜单1:圆心_半径,提示输入圆心点时,输0,10(回车),提示输入半径时,输10(回车)绘出圆C1,单击鼠标右键结束。
( `' v* \1 X( h4 P/ d9 f! f- O  3)绘直线L1、L3及L5
! g" x! e0 X& a$ _% n用角度线(0°)作出直线L3,再将L3平移两次而得直线L1及L5。- c0 q3 F1 p9 J6 e* K
单击“基本曲线”按钮,在弹出的功能工具栏中单击“直线”按钮,选立即菜单中1:角度线 4:角度改输0,提示第一点时,输-15,-15(回车),右移光标时拉出一条绿色直线,提示第二点(切点)或长度时,输70(回车)作出一条白色直线L3。
0 }" R: D$ x/ ^# v: ^# l将直线L3平移后作L1和L5,选立即菜单中1:平行线2:偏移方式:3单向,提示拾取直线时,移光标单击直线L3变红色,向上移动光标时,出现一条绿色的直线L3向上移动,提示输入距离或点时,输25(回车)作出一条L3的平行线L1,再向上移动光标时,又出现一条绿色的直线向上移动,提示输入距离或点时,输54.27(回车)作出L3的另一条平行线L5。3 O4 C* X# Q- S/ J6 T
  4)绘直线L2及L4  T* S+ w' ?! }; P/ v7 c- D& ]# d. W3 e
用直线L3绕一输点转90°而得直线L2和L4。选立即菜单1:角度线2:直线夹角3:到线上4:角度输90,提示拾取直线时,移动光标单击直线L3变红色,提示第一点时,输-15,-15(回车),向上移动光标时拉出一条绿色直线,提示拾取直线时,移光标单击直线L1时,作出白色直线L2,继续提示输入第一点时,输55,-15(回车),向上移动光标从点55,-15处向上拉出一条绿色直线,提示拾取曲线时,移光标单击直线L5绘出白色直线L4+ R9 Z' p' t, H1 E
  2)裁剪
4 F( [9 [; S6 M! w* h+ F* k) u" \1 |裁剪去多余线段,就得到图8-4的图形。

评分

参与人数 1三维币 +2 收起 理由
beyond2009 + 2 应助

查看全部评分

发表于 2010-5-21 15:40:38 | 显示全部楼层 来自: LAN
上楼的同仁最好贴上图,这样有利于理解,并更有说服力!
发表于 2010-5-25 07:47:02 | 显示全部楼层 来自: 中国浙江温州
看起来很是复杂啊
发表于 2010-5-25 10:49:04 | 显示全部楼层 来自: 中国安徽芜湖
不知道我的理解是否正确- V- h! x4 I8 R

评分

参与人数 1三维币 +3 收起 理由
beyond2009 + 3 应助

查看全部评分

发表于 2010-5-27 19:48:03 | 显示全部楼层 来自: 中国重庆
看起来很是复杂啊
发表于 2010-6-8 22:54:29 | 显示全部楼层 来自: 中国浙江杭州
不好理解,有点难哦。
发表于 2010-6-18 07:59:38 | 显示全部楼层 来自: 中国江苏南通
好好学学,一直不会
发表于 2010-6-19 12:52:13 | 显示全部楼层 来自: 中国上海
复杂啊  不好理解
