V6 Pro Design简介和图片
V6 Pro Design由一批具有15年模具实际设计和加工经验的模具专家开发。他们深知模具设计和加工的需求。V6 Pro Design完全集成于AutoCAD中环境下操作。
/ @. [, D4 j. w1 Z1 o/ ]+ [ V6 Pro Design全新的设计概念和关联性特征使您的模具设计效率提高60%。出错率大大减少。$ a# ?) ^" c2 x; R
V6 Pro Design由亚洲人开发，符合亚洲人模具设计习惯，自进入中国市场以来，帮助我们的用户大大提高了效率。为更好的服务中国客户，将针对中国用户习惯进行更加全面的开发，是唯一针对中国用户专门进行开发的冷冲模具设计软件。
2 H0 y, J+ [5 e4 o' C8 O/ Q% J V6可以完成单工序模、复合模、连续模的设计。下文就连续模应用流程与大家分享。由此可以看到应用V6以后模具设计将发生多大的变化。6 X8 L, n" A4 X( }+ f# x/ v- X
自动展开+ Q) p6 R' l# ^1 |5 b
无须建模，通过普通的平面三视图可以进行自动展开，有的软件也有这个功能，但是，V6的操作非常的简单方便。5 H2 J) K& h0 c/ ]% b% o; G
而且，展开经验可以保存在软件里，以后你就不必查资料了，只要几个简单的操作就可以保证你的展开100%准确。值得一提的是，V6的材料表中包含材料的很多参数，比如材料的密度、强度、硬度等等，也就是说，在你选择材料后，所有参数便会留在你的图中。在你模具设计时计算其他参数时，便会用到。
" S' b# n% N3 A- M; u Z5 N* e+ ]# O二、自动画出排样料条图, C& b5 R: T6 D9 y; m
可以尝试不同的排样方式，排样图的上方有排样的说明，6 R" M% L" q2 w. t# B
根据工艺与材料利用率等我们选择1来做料条。
5 B# b& P/ D- Y& u& z在排样图上做工站的设计，各站的设计非常的灵活与快捷。。
% q0 L+ ?8 | F" }$ r% q% `. _: p. B如果这时候你修改产品或者设计方法，只要在排样图上修改，重新生成料条即可。尤其是在你模具设计完成后，你依然可以修改料条排样，模具也会自动更新。这可是其他任何软件无法作到的。
# Y# P: x% j! c0 o5 Q0 Y0 @! V* D/ P( g) c模具设计
f% l- h* q/ A 这里可以完全客户化，按照公司的习惯来设置，比如你常用的模架、螺栓的安装，模板的设置等，这些设置可以一次调入，调入后一次生成所有模板图。如右图（下模板）所示。简单明了。而且你还可以在客户化中加入公司常用的其他机构。如检测装置、小导柱、等等。) Q5 p% V2 i8 P. W
而且，展开经验可以保存在软件里，以后你就不必查资料了，只要几个简单的操作就可以保证你的展开100%准确。值得一提的是，V6的材料表中包含材料的很多参数，比如材料的密度、强度、硬度等等，也就是说，在你选择材料后，所有参数便会留在你的图中。在你模具设计时计算其他参数时，便会用到。+ E8 A' H' a: m1 v, a; i, y6 W' _
二、自动画出排样料条图
4 a9 I {1 y' ^* K 可以尝试不同的排样方式，排样图的上方有排样的说明。 在排样图上做工站的设计，各站的设计非常的灵活与快捷。。, J7 R J, ^6 s# t
如果这时候你修改产品或者设计方法，只要在排样图上修改，重新生成料条即可。尤其是在你模具设计完成后，你依然可以修改料条排样，模具也会自动更新。这可是其他任何软件无法作到的。, i5 Q5 ^: w% o: T. d( V: B, U

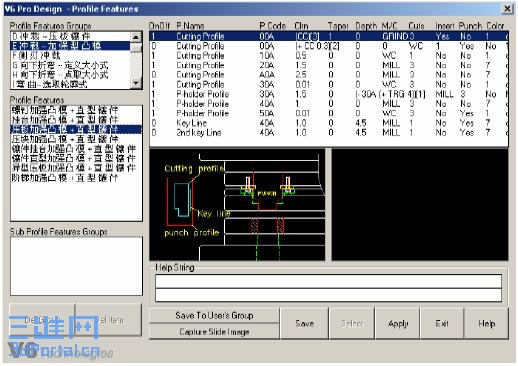

而对于冲裁、弯曲、成型工站的设计，V6也可以很方便的完成。下面是各工站设计的对话框，可以看出非常直观。只要你选择冲裁还是弯曲或者是成型，再选择要设计 的类型，压板式、加强型还是螺栓固定式。旁边会有图示。选择后就可以在所有模板上自动生成所有相关零件和孔。
: T4 {: Y8 ^* u( P 你可以通过模具设计管理器来选择你要看的模板。非常的方便。- Q: h9 X ^" y, J% ]- T
出图8 e [# B8 q8 [& s" Z
首先要说明的是，V6的出图并不是单向的。你还可以通过修改标注来达到修改图形的目的。而且只要修改一个尺寸其他相关尺寸自动更新，图形自动更新。无须干涉。
2 K3 T& J6 A/ F p' S! W- O 标注符合大多数企业的习惯。正如我上面提到的一样，如果在右图修改孔表的尺寸，对应的图上的孔就会自动移到对应的位置。同时其他模板上的对应孔的位置也会自动改变，孔表尺寸也会自动更新。同样，如果你修改图，孔表也会自动更新，其他模板的图、孔表也会自动更新。无须干涉。避免了人工修改的烦琐，也避免了疏忽而忘记修改对应模板。

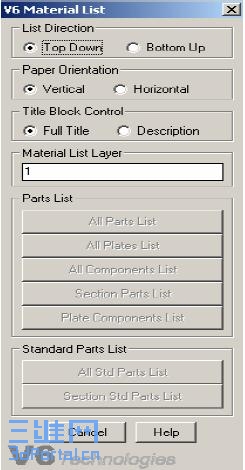

& A3 D7 ~9 ~/ ?: M' O 模具设计完毕，我们往往还会出材料表，来统计标准件、模板、零件的数量，以便于备料。V6提供了一个自动的工具。无须你再返回去自己数螺钉、模板。只要一个命令，全部完成。/ G N6 h5 B$ k/ i- l0 m) \
而且你可以有多种方式的选择，出所有零件、标准件、模板等等。
4 p/ j+ Y8 |; s: [8 Y ?. ]) ]: v 其他
) h' |8 ?' x" n0 F: ?* @ V6提供了很多在模具设计中常用到的工具，比如连多义线、压力中心的确定、冲床吨位的选择、图形边角的处理、手工标注的简化、穿丝孔的自动生成等。: i8 R6 P3 V, }
线切割. L1 \( I* U! x1 B! A0 y2 h
V6还提供了线切割软件，V6 WIRE方便的功能让你实现与加工的一体化方案的实现。这里不再介绍。! Q' \: p' t3 e6 \; b& X4 @7 L
) ]2 s- z6 L1 e' a
由上可以看出，模具工程师在整个设计过程中，只要集中精力来考虑如何安排工站，
- z& n1 N. P/ C& s$ G ]
* i, Q3 E( Z* H* D% o1 S1 @ 如何设计机构，而剩掉了烦琐的展开计算、排样图的绘制、标准件的设计、拆图以及标注。V6的成功实施将会对冲压模具设计带来革命性的变化！ ) d- V. R$ j3 P
8 z/ R4 J7 r+ T' H4 b% h' J" ~
——使用V6设计冲压模具的流程简介。
, s3 H/ O+ {2 H" M" H$ X$ |5 C% n9 `' w; V/ h2 \
