这种要求的动态块怎样制作？请求帮助！

为非作歹 · 发表于 2007-4-18 18:59:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

今天在练习动态块时，需要制作如下图块。
一直想不到解决的办法，特来求助！

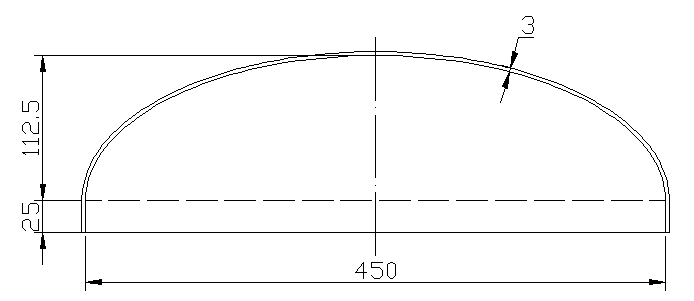

要求：图为EHA标准椭圆封头
其中450，25，3为参数尺寸
内表面上部为标准椭圆长短半轴比为2:1
450为内径,可设置为（450,500,550,600）
直段25可设置三项数值(25,40,60)
3为该件厚度可设置为(3,4,5)

制作成的动态块要求能对参数进行不同设置后，
以中心线为对称轴变换,
仍保持EHA标准椭圆封头形状。

为非作歹 · 发表于 2007-4-19 18:26:54

没有人知道怎么用么？

还是我没有把条件解释清楚？

还是各位高手已经不屑这等简单题目了？

请知道的告诉我一下怎么用吧！给下思路也行啊

万分感谢！

forjin · 发表于 2007-4-19 19:14:06

学习!!望高手指点!!

ft5735 · 发表于 2007-4-19 21:17:29

方法很多種,其一:把你想要的圖形全畫出來,再用动态块的"可見性"

为非作歹 · 发表于 2007-4-19 21:52:06

如果按其一的方法的话

现在所列条件中的图形全画出来就需要画36种

而所列的条件中只是一些举例

真要达到所述功能可能就要画上千个

这并不是这个练习的目的

千百万 · 发表于 2007-4-20 19:55:24

很麻烦啊，内部椭圆是2：1，但外部椭圆却不是按这个比例，并且随着厚度的变化，长短轴比例也在改变.

如果不考虑上面说的比例的话

25尺寸可以用参数化拉伸
450和3可用参数化缩放

为非作歹 · 发表于 2007-4-25 16:48:46

至今未能解决.

莫非真的是无法用动态块来做的？

LUIMBY · 发表于 2007-4-26 08:49:05

楼主的问题非常好，本人认为这个问题关键在于AUTOCAD的功能所限制，在AUTOCAD里面，没有涉及到动态块的设计啊。
这个问题可以考虑VB编程，但我不会。

为非作歹 · 发表于 2007-4-26 17:14:44

用VBA和LISP来做的话，并没有多大难度，直接输入参数就可产生

关键是对动态块的应用不太了解，借些机会学习学习，挖掘下动态块的潜力。

woaishuijia · 发表于 2008-6-28 12:32:38

据我所知，这个图形用动态块不太适合。因为两条曲线中的一条是样条曲线，是用椭圆偏移画出来的，块编辑器中没有相应的动作，只能用可见性做，这相当于把所有规格的封头都画一遍，其它如椭圆、直线到是可以用拉伸、缩放、移动等动作完成。

DCX001 · 发表于 2011-6-27 08:50:38

7# 为非作歹
设置长短轴的参数进行拉伸就可以了
