用cad做液压原理图，各元件的尺寸怎么定？

zxl7725103 · 发表于 2007-4-2 23:17:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

要用CAD做液压原理图，不知道对阀、油缸等的尺寸有无具体的要求？

biancheng · 发表于 2007-4-3 08:21:38

液压原理图是一些元件符号和管路符号的集合，没有具体的尺寸要求，只要各个元件符号之间的大小比例合适就行了

自流井 · 发表于 2007-4-3 09:43:34

我认为:还是要有一定的比例的,否则做出来的示意图会相差太大,如果比例失调那样看起来就不直观及会很难分清的.国家标准上好像没有这一条.但我们做原理图还是以清晰,明了,准确为宜!

NJLUHC · 发表于 2007-4-3 10:07:40

原理图不用标尺寸，只要各个元件的比例适当，美观大方就行了。

zz435 · 发表于 2007-4-3 13:30:57

现在基本上都有做好的块了，你可以去找一下。
如果实在没有，CAXA电子图板里有现成的图符，你可以看一下，或者直接调用。
如果手边没有，我可以查了，告诉你。

toolsjxy · 发表于 2007-4-3 13:33:18

有些设计软件中有液压的标准图库，有时特殊的，我们一般先选型，然后按样本上提供的尺寸设计，我认为要按实际比例设计。

clztp2004 · 发表于 2007-4-3 16:27:15

各种cad软件都有现成的图库，可以直接调用

zxl7725103 · 发表于 2007-4-3 17:24:40

这个怎么调用出来啊

sgmsgm66 · 发表于 2007-4-3 19:16:32

有要求的，但很少有人用，看着舒服行了，真要想做标准的话，你买一本机械设计手册，上面有要求

clztp2004 · 发表于 2007-4-3 21:09:40

在“pccad2004"下拉菜单中就可以找到

tyyzs · 发表于 2007-5-23 11:57:02

考虑一下美观、协调就行了

dirina · 发表于 2007-5-23 19:16:50

对，自己来定的
要不你下载一些大公司左的液压设备图,把零件拆开做成块
以后调用

wilhelm · 发表于 2007-5-23 20:34:44

考虑一下美观、协调就行了

pingchangxin · 发表于 2007-5-23 21:57:46

原理图重要的是正确、合理

pipinia · 发表于 2007-5-23 22:21:38

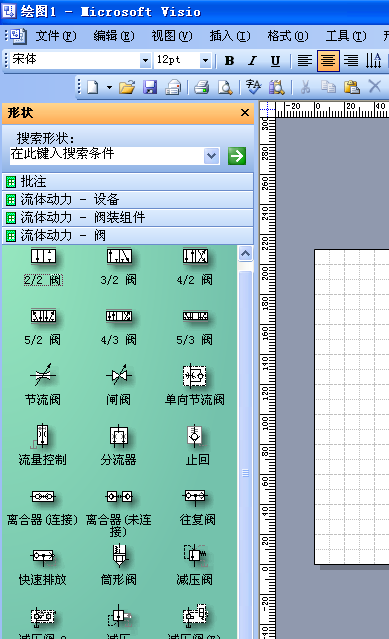

用OFFICE里面的VISIO也可以的呀大小应该不是太重要吧

holysmoke · 发表于 2007-6-6 12:10:49

pid图无所谓的吧，只是示意罢了

lrh621 · 发表于 2007-6-6 13:14:52

这个没有要求！跟对错无关。考虑美观嘛？！比例协调一点就好！主要是原理正确，选择的元件型号正确就行！

jzs1999 · 发表于 2007-6-7 10:15:05

请问7楼跟15楼的老师所发的资料如何调用啊

c_b_chen · 发表于 2007-6-7 13:46:48

主要还是做图美观，比例没有太大要求，打到A4图上能看清

eric.bo · 发表于 2007-6-30 14:45:50

原帖由 pipinia 于 2007-5-23 22:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif- S0 S/ F% q1 i6 z: a Q- j1 w' w: w
用OFFICE里面的VISIO也可以的呀大小应该不是太重要吧, n* ?' j. [" Q$ f& ?. O
434649

请问viso里有现成的图库吗？多谢！

hj771120 · 发表于 2007-6-30 20:38:54

你买一本机械设计手册

wujie318 · 发表于 2009-3-22 10:28:28

希望能有兄弟把图库给搞上来啊

梦工场 · 发表于 2009-3-23 08:29:16

液压原理图是一些元件符号和管路符号的集合，没有具体的尺寸要求，只要各个元件符号之间的大小比例看起来合适即可

asha123 · 发表于 2009-9-23 17:06:26

好想找个图库呀
11111111111111111

gdwxf5200 · 发表于 2010-1-13 21:47:31

关键是看起来便于识图,做到无误比例适当就可以了
