各位前辈帮帮忙！

小麂子

学习SW很久了，可是就是随形列阵过不了关。以前学习的时候，这里就老搞不明白。现在重新学习，还是没有办法跨过去。真是盲点啊！
我的练习图，如果线性列阵时不选随形列阵就正常，选了就提示问题来了。那位大侠帮看看到底问题出在哪里？谢谢了。

fushuixiu

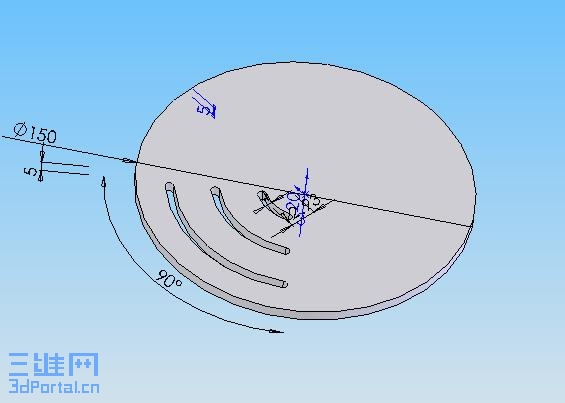

随形阵列,不懂,不明白,请说明白点.见附图:

fushuixiu

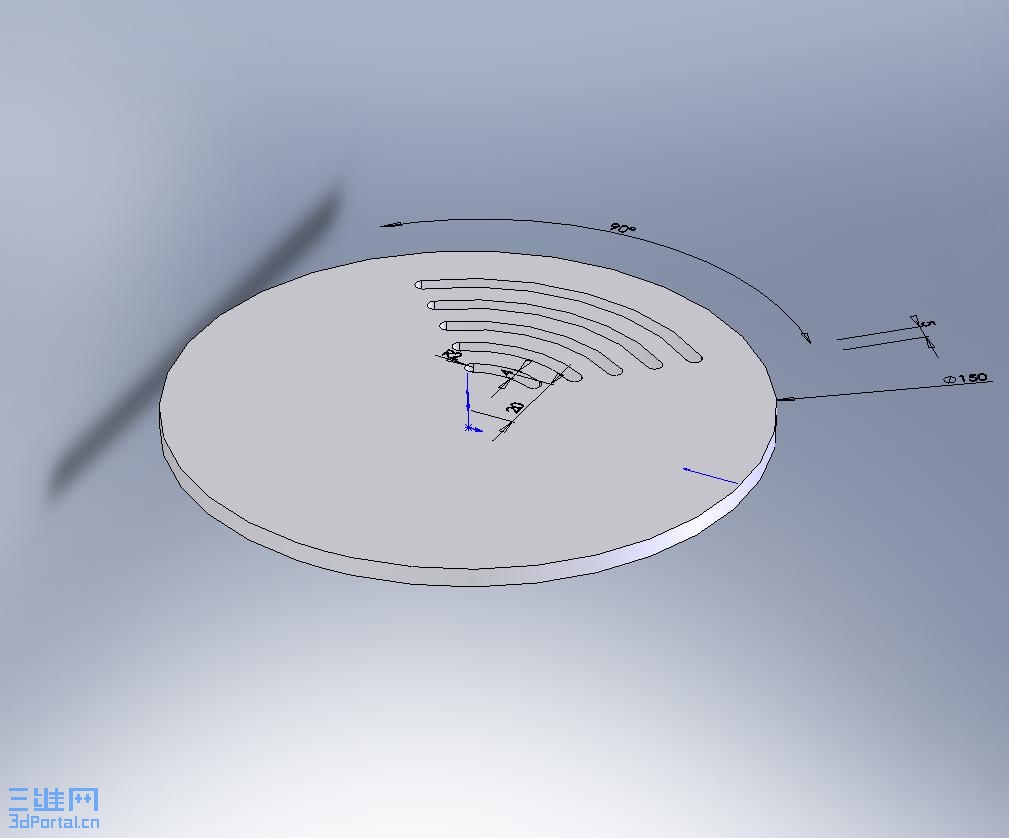

明白了,关于随形阵列,见图.
图中20mm是关键,当20mm尺寸变大或缩小,将引起草图范围的变大和缩小,从而引起切除大小变化,随形阵列就是利用20mm尺寸做阵列依据的,相应阵列数目设为5,就可以了,记住切除草图形状一定要定义完全成形,不要因20mm尺寸发生改变时,形状就变得不成形状了.

  e2 |% R3 J) `[ 本帖最后由 fushuixiu 于 2007-3-4 21:31 编辑 ]

gneful

楼主的文件是SW2005的，楼上的兄弟应该用的是2007吧，估计楼主打不开你的文件
) b1 r( a0 a8 }: L$ A# V. U/ D) A能不能介绍一下要点

小麂子

fushuixiu 朋友：看见你的回复，很高兴。可是你的版本高。我的SW2005打不开。

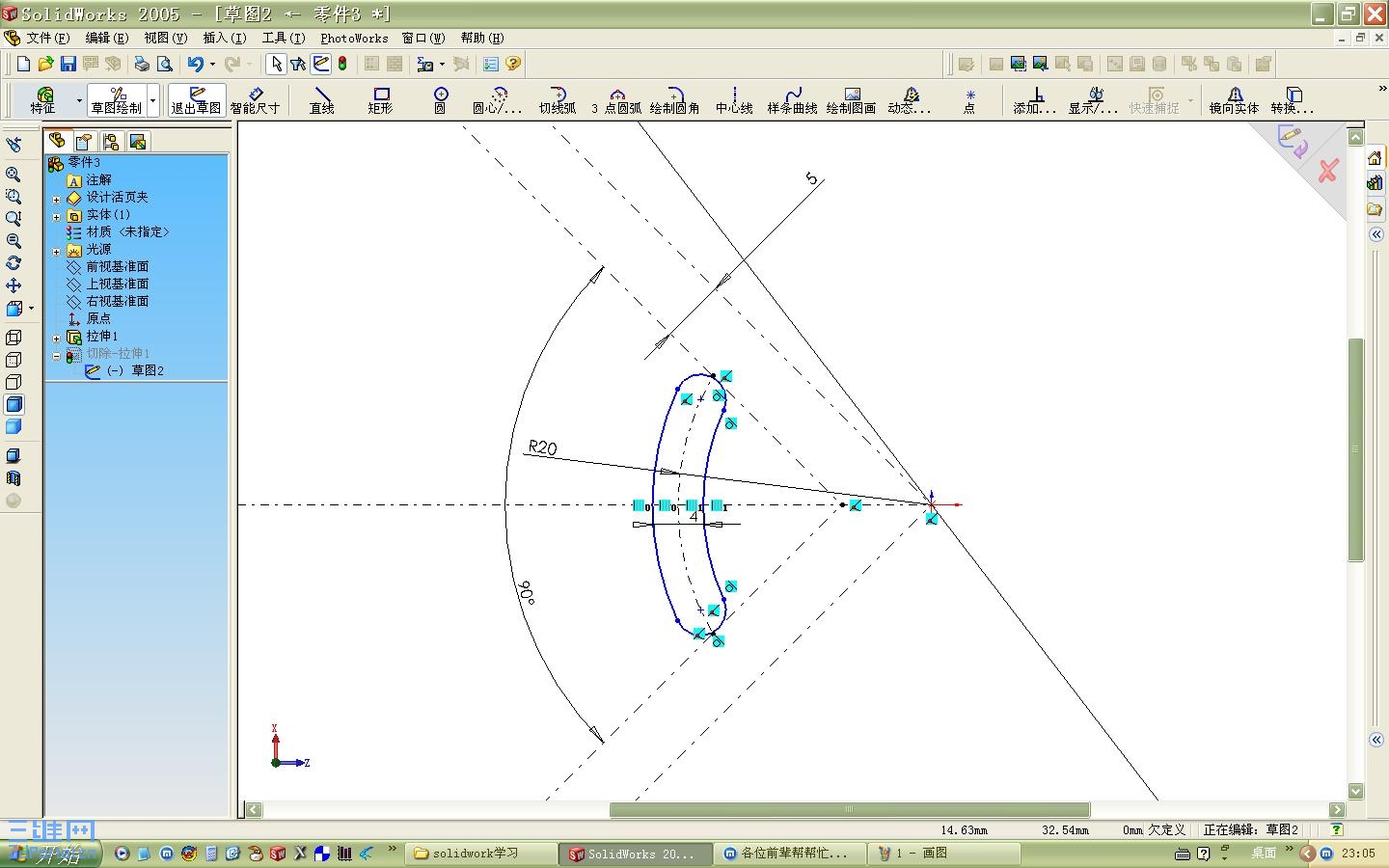

/ p1 x6 @. E  R$ G& X+ V6 k我看了你的帖子后，我仔细地检查了我地草图，似乎没有什么问题啊！我这里把绘图过程给你看看，麻烦你给检查一下。谢谢了。

小麂子

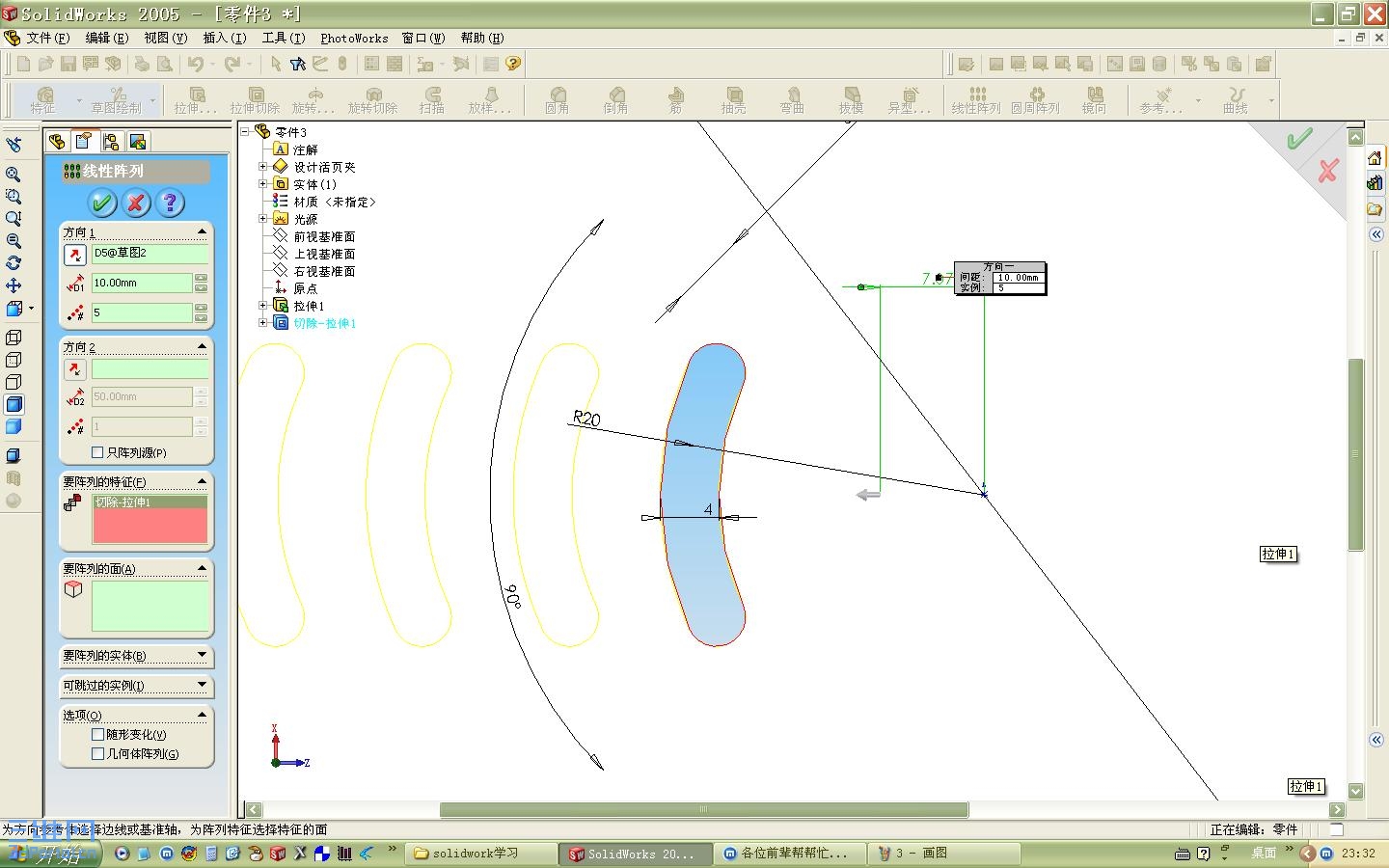

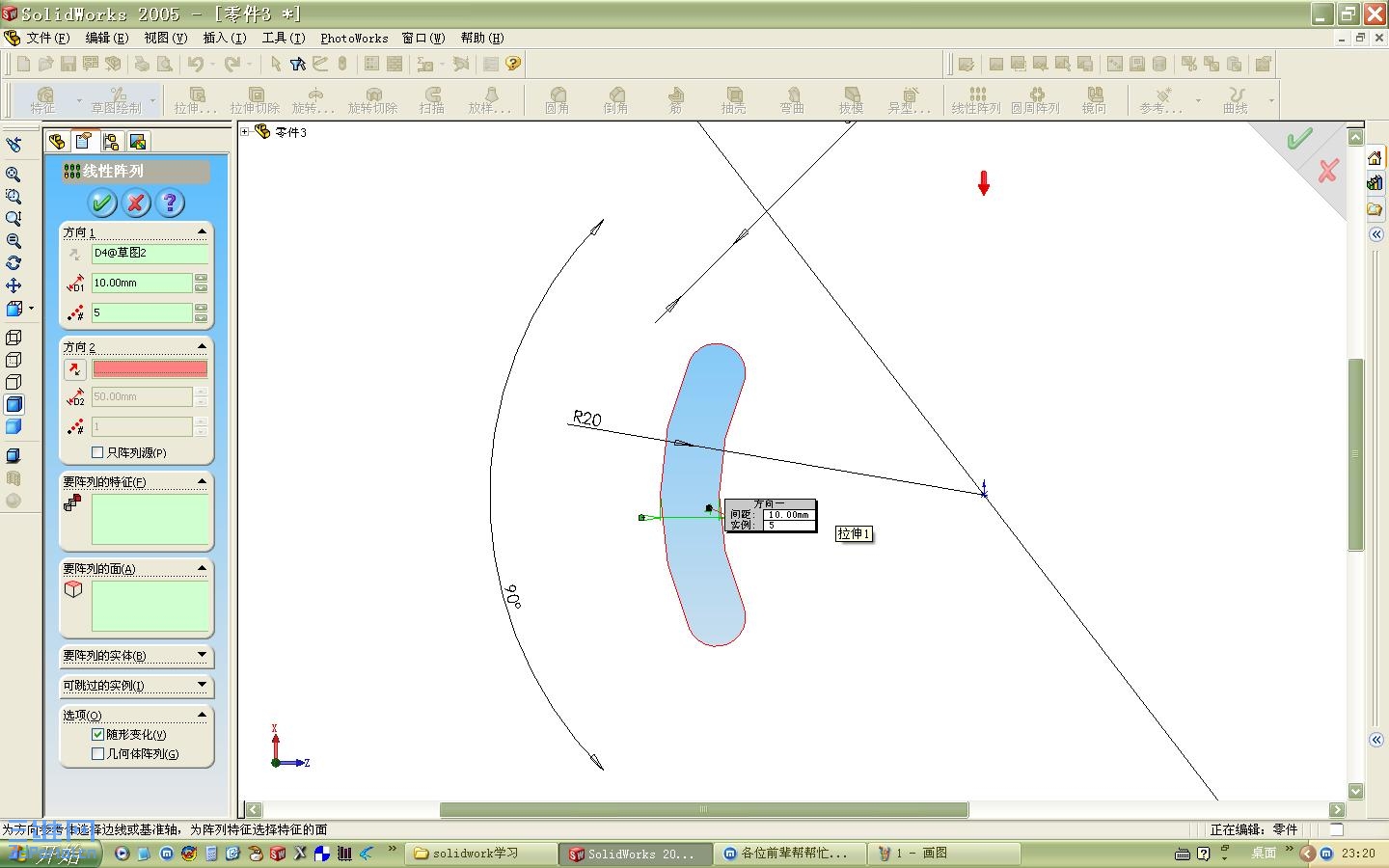

这时候选方向的时候，居然列阵方向是和希望的方向相垂直，图中红箭头就是方向。太迷惑了。
- X) f# U2 P8 Z$ e. Z* F6 ]- T
1 K+ K; @, F, H6 d' R" U! v[ 本帖最后由 小麂子 于 2007-3-4 23:21 编辑 ]

小麂子

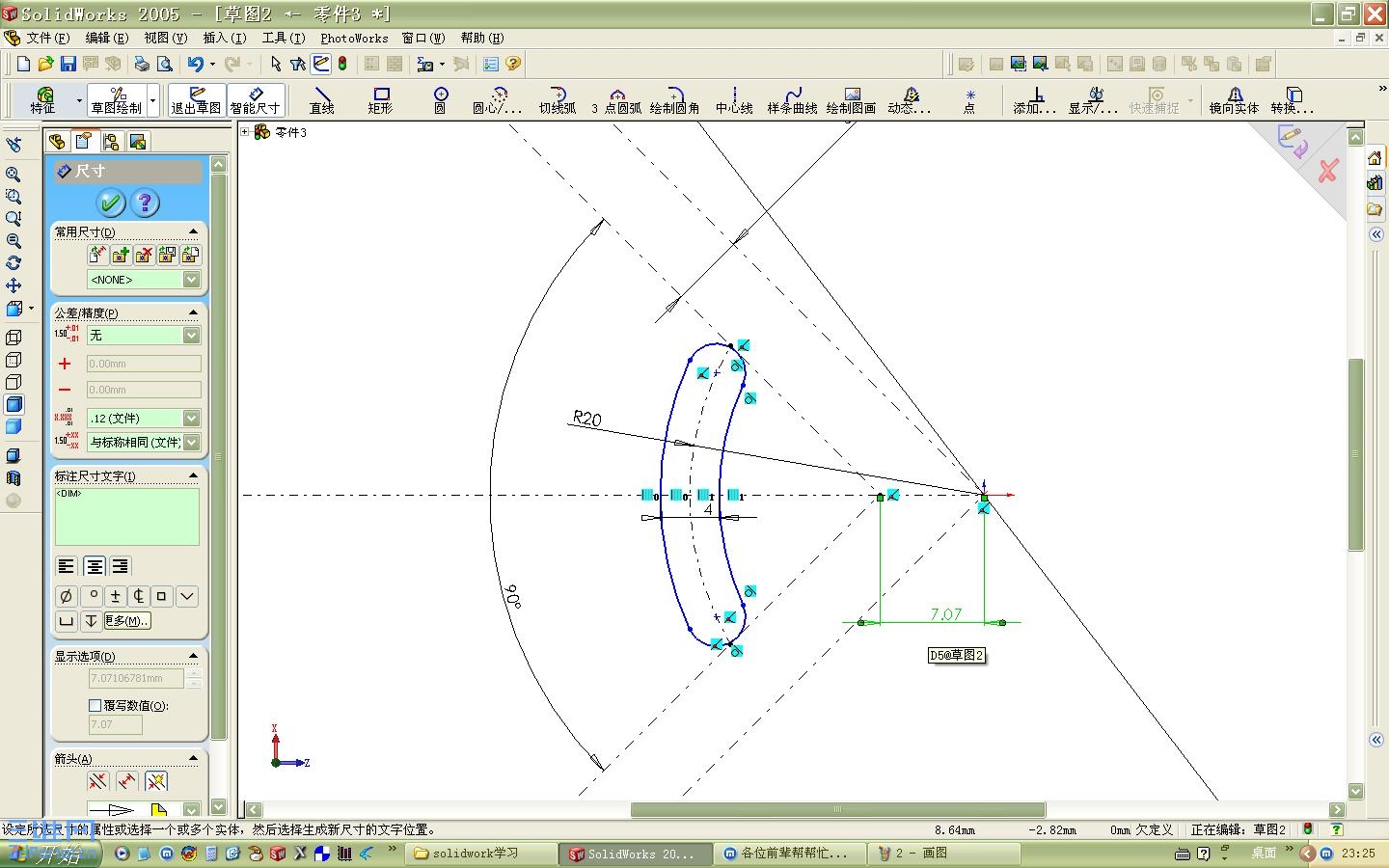

没有办法，只能加一个从动尺寸7.07，这下方向问题解决了，可是还是无法随形列阵。

小麂子

不在随形列阵上打勾，可以列阵。象这样

小麂子

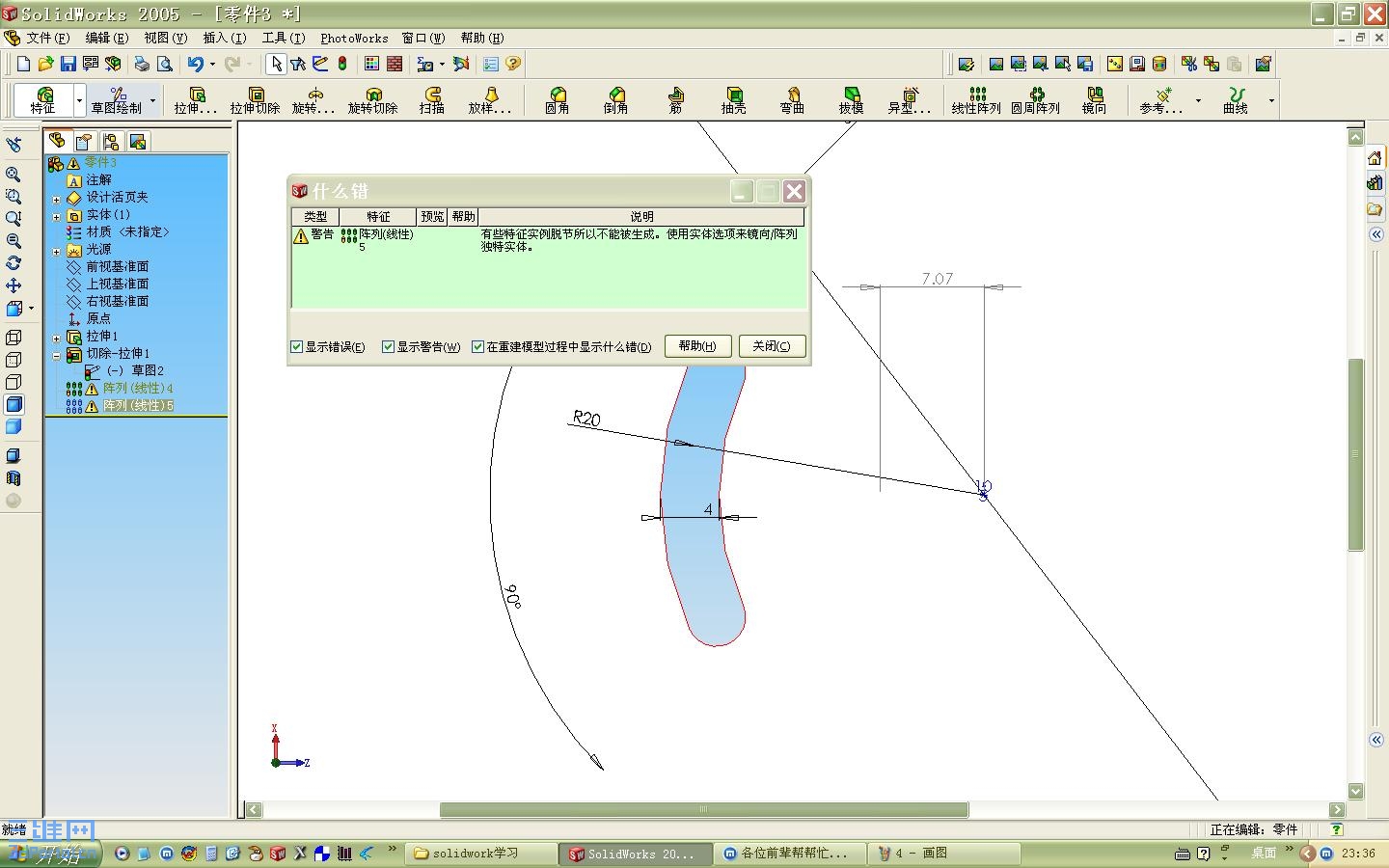

一打勾就这样的错误提示。
严格的说，我是按照书上一步一步走的，可惜这书没有附光盘。这个问题折磨我已经半年多了。我真是不知道我错在哪里。

zjwyhsm

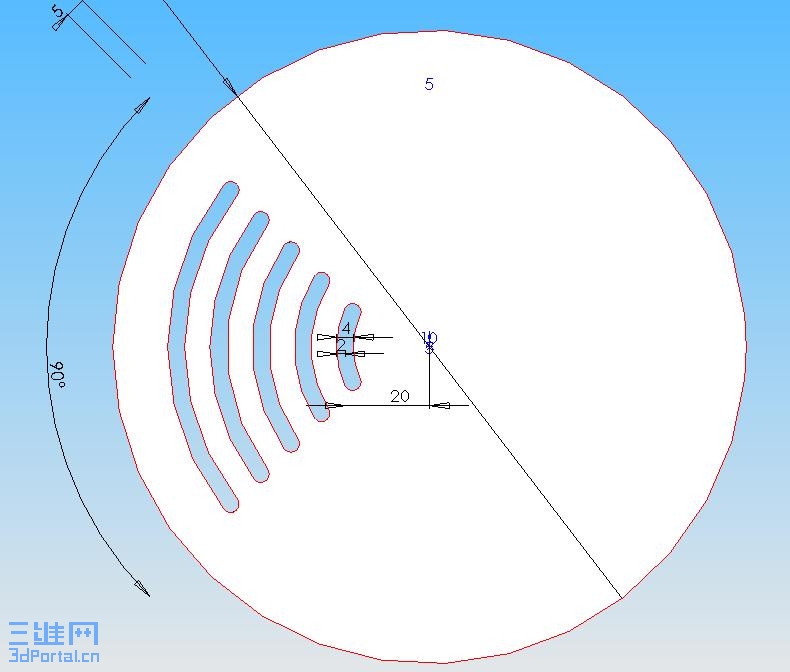

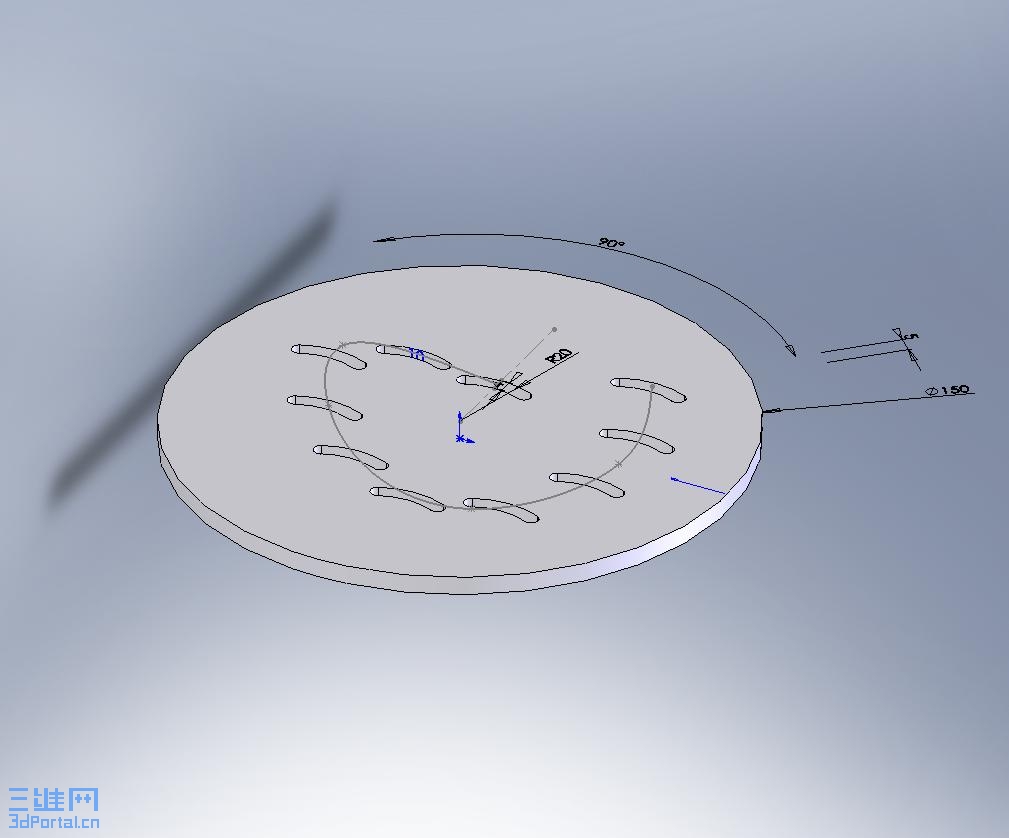

随手做了一个，给你参考一下，希望对你有用。

fushuixiu

第一问题是:见第5楼图,草图没有完全定义,如果我将R20变为R30草图就不成形状了,根本无法形成切除特征。试想如果你依次阵列过去，又怎么能形成相应的形状呢？
% _  ~7 f- r+ m+ u9 q5 }第二个问题是：见第6楼，你以4mm做阵列尺寸，那么4mm经阵列5次后，依次变成了14mm、24mm、34mm、44mm、54mm,天哪，你想想到切除特征里，那还能切除吗？那当然随形阵列就不行了。
" U' O5 F# A9 D8 K3 e你可以看看第10楼朋友就做对了。

wwyt

随形阵列只能定义边界尺寸（即不变的尺寸），要改变的尺寸不能定义（如半径）

小麂子

谢谢楼上各位。特别感谢zjwyhsm 和fushuixiu 。zjwyhsm画的图，我打开了，让我知道我的软件没有问题（因为用盗版，一直有点心虚）。fushuixiu老师的提示，非常重要。
% S5 k. q0 r* v  w% v' g我的错误在于：
! D6 e; f" F9 V1 K% p      1）定义虚圆弧的时候，由于用智能尺寸，它只能显示半径值，没有办法显示距离值，这给后面随形列阵指定方向的时候，带来了很大麻烦。我后来加了一个辅助线，就能显示那个圆弧在x方向上的距离值了。或者象zjwyhsm一样，指定圆弧和另外一点的距离（只要不是圆心，就可以不是半径显示）
; x: X4 u8 c: O1 \      2）草图定义有问题。我知道按fushuixiu兄的办法，在绘制草图的时候，改变20这个数据，^_^草图就变形了，说明了我的草图那里有问题，没有完全定义（当初用的等距实体命令画草图，不知道后面为什么就不能等距了）。找到问题，后面就简单了。
4 T) w& J6 V8 u' p% q' E, l     谢谢。心里面舒心多了。感谢论坛给我们提供了这样好的一个平台，让我们大家交流，我知道如果是我孤军奋战的话，在过10年我也解决不了（因为我已经要放弃了）。群众的智慧是无穷的。
