如何把这个曲线绕在圆柱上？

世纪 · 发表于 2007-3-3 19:38:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

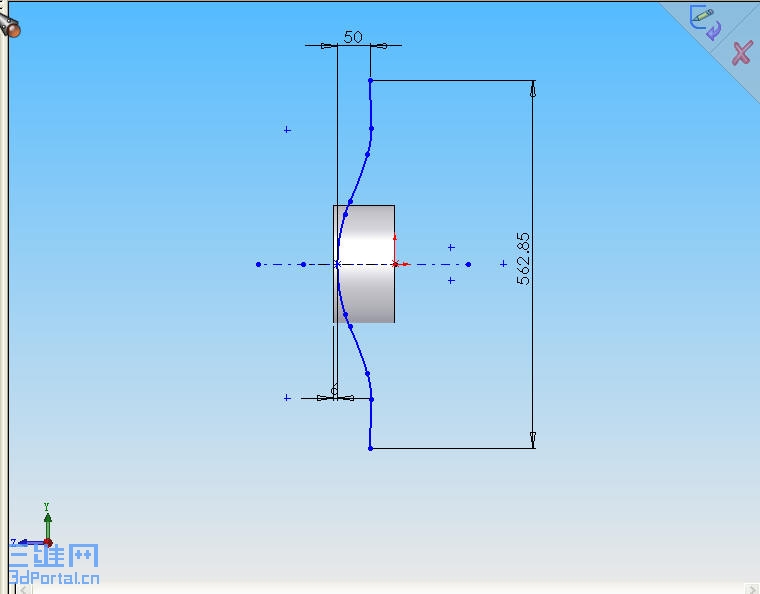

我想把这个曲线绕到圆柱面上，要确保这条线在圆柱面上的位置,如到边是6宽50，该怎么做？

mita · 发表于 2007-3-3 19:56:53

投影草图不行吗

:o

大洗衣盆 · 发表于 2007-3-3 20:09:59

用曲面应该可以.

bugkillbug · 发表于 2007-3-3 20:12:46

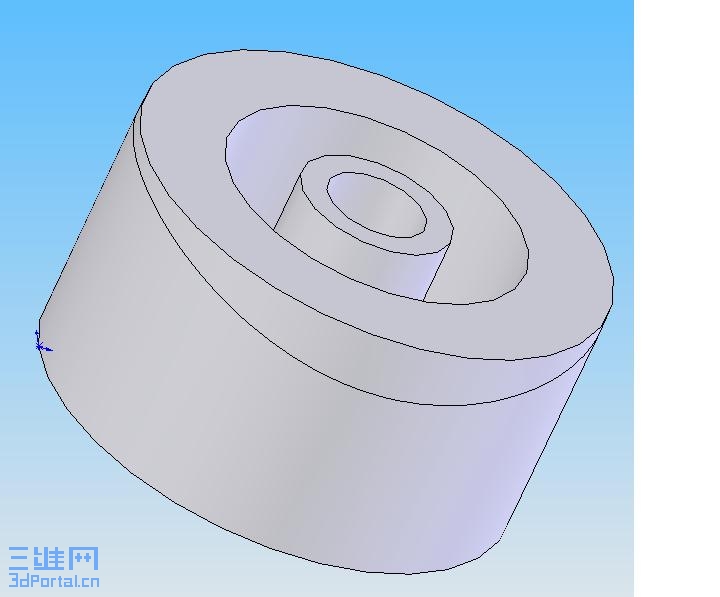

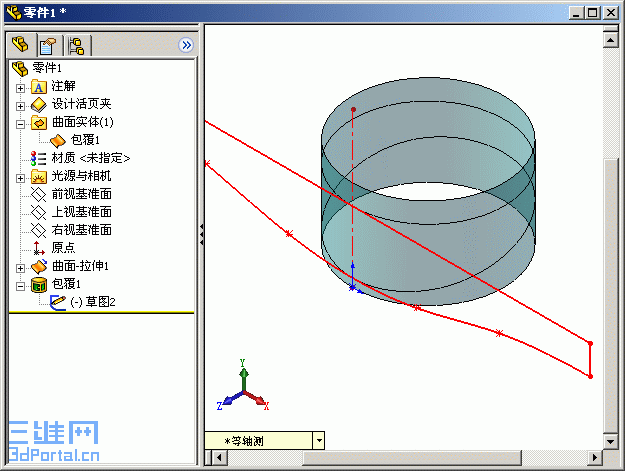

是这样吗？

bugkillbug · 发表于 2007-3-3 20:13:47

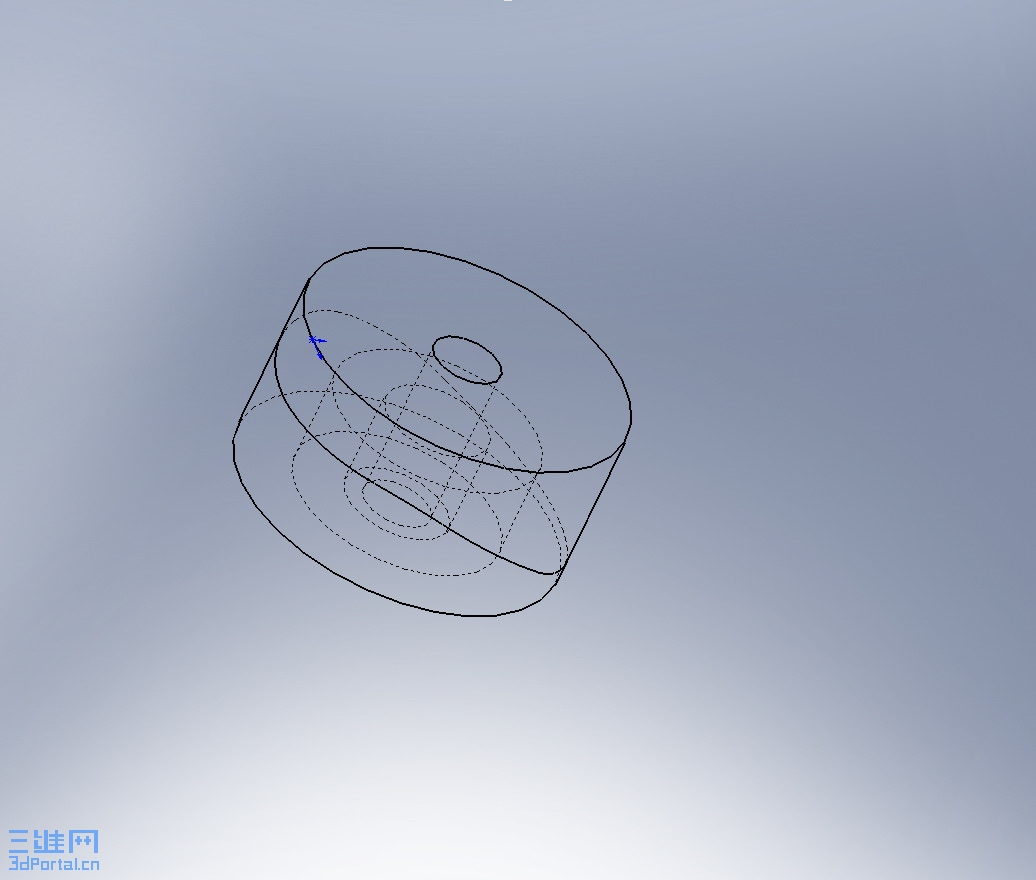

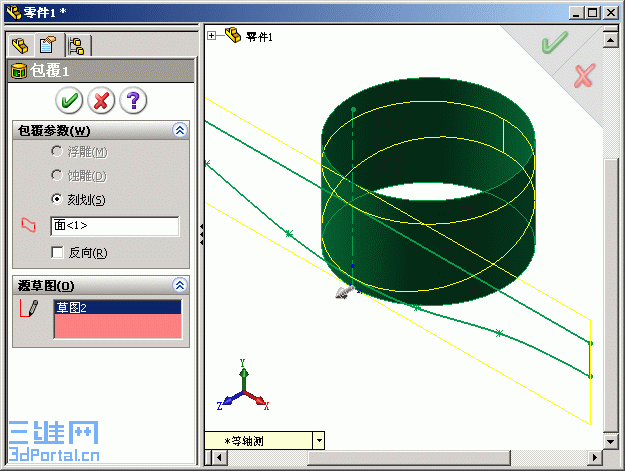

使用包覆即可
注意：草图要封闭

大洗衣盆 · 发表于 2007-3-3 20:29:36

我做了一个,看看是不是你想要的...

[ 本帖最后由大洗衣盆于 2007-3-3 20:36 编辑 ]

大洗衣盆 · 发表于 2007-3-3 20:39:26

文件参考...好想草图画的跟你的不一样,意思下...

我用的是交叉曲线

世纪 · 发表于 2007-3-5 17:42:41

多谢楼上的几位。用投影绝对不行，试一下便知。至于用曲面，不太懂，在05里该怎么做？烦请指点。我觉得用包覆应该可以，但我用时，不行，05说脱节，06说未封闭，我也封闭了，可就是不行，不知问题出在哪，还请4楼的兄弟把你画的文件传上来，谢谢了，不胜感激。

小麂子 · 发表于 2007-3-7 10:32:42

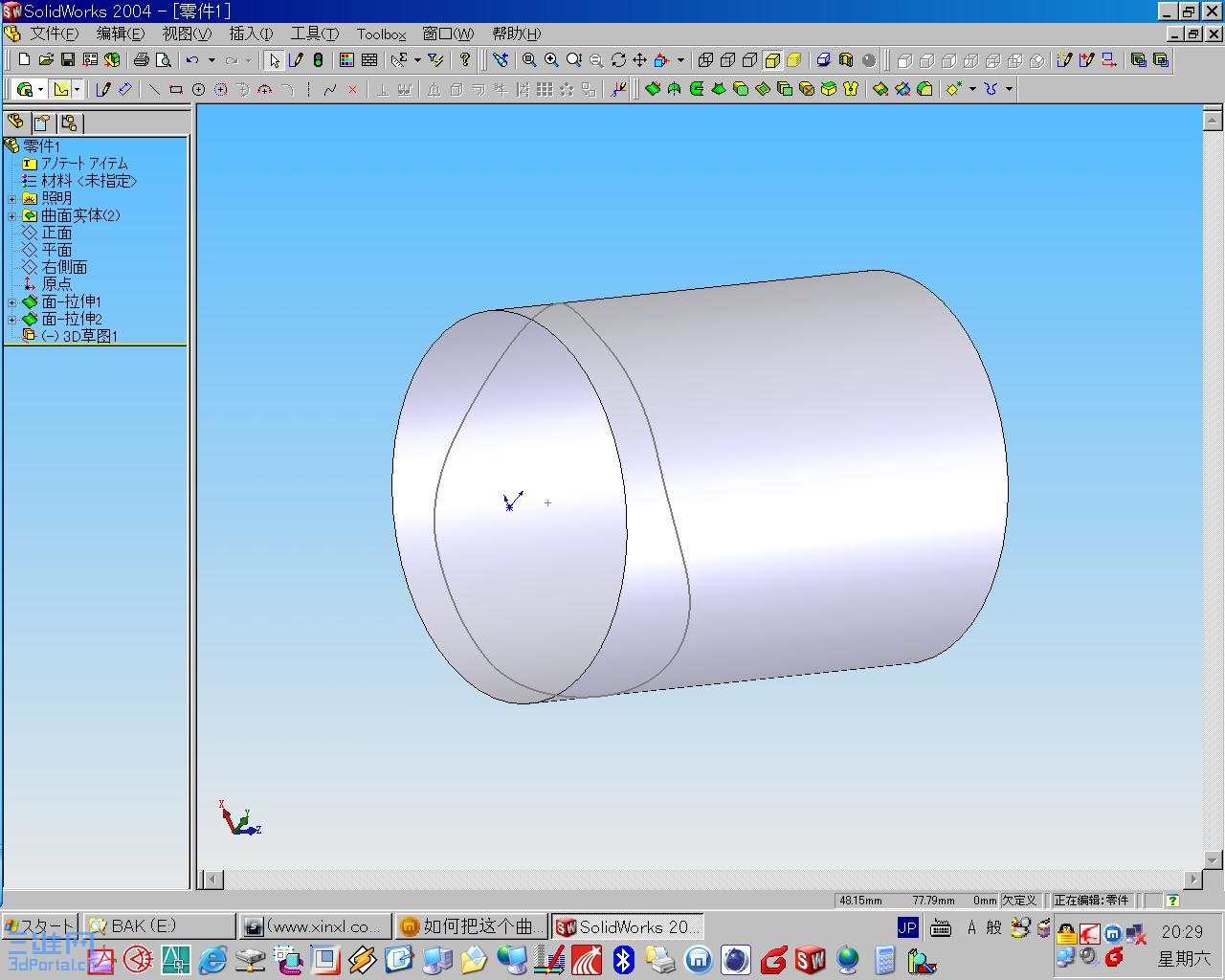

是这个吧？用分割线，选投影即可。

gneful · 发表于 2007-3-7 18:44:03

用包覆很容易
SW仅仅要求封闭的草图而已

世纪 · 发表于 2007-3-7 22:05:37

楼上的兄弟烦麻你还是把你的源文件传上来吧，我一开始也是用这样方法，可就是不行。那个曲线的长度和圆周长度是一样长的，可我一包过来就是包不住，而且还说“包覆失败，不能使用草图中的任何轮廓”。都不知问题出在哪了？

bugkillbug · 发表于 2007-3-7 23:13:14

下面是做好的文件，自己看吧

mita · 发表于 2007-3-8 08:30:11

原帖由世纪于 2007-3-5 17:42 发表
2 r7 _3 Q6 d! F, z5 C多谢楼上的几位。用投影绝对不行，试一下便知。至于用曲面，不太懂，在05里该怎么做？烦请指点。我觉得用包覆应该可以，但我用时，不行，05说脱节，06说未封闭，我也封闭了，可就是不行，不知问题出在哪，还请4 ...

投影绝对不行吗?

不超过圆柱直径的应该可以吧

[ 本帖最后由 mita 于 2007-3-8 08:36 编辑 ]

cqy · 发表于 2007-3-8 11:08:11

我是新手,按10楼的方法做了,还真不错,谢谢10楼

gneful · 发表于 2007-3-8 15:44:08

原帖由世纪于 2007-3-7 22:05 发表' `, I ^6 T0 h7 {2 c' h; C" P2 w' g8 q
楼上的兄弟烦麻你还是把你的源文件传上来吧，我一开始也是用这样方法，可就是不行。那个曲线的长度和圆周长度是一样长的，可我一包过来就是包不住，而且还说“包覆失败，不能使用草图中的任何轮廓”。都不知问题 ...

最好是上传你有问题的文件，这样帮你找问题比较方便

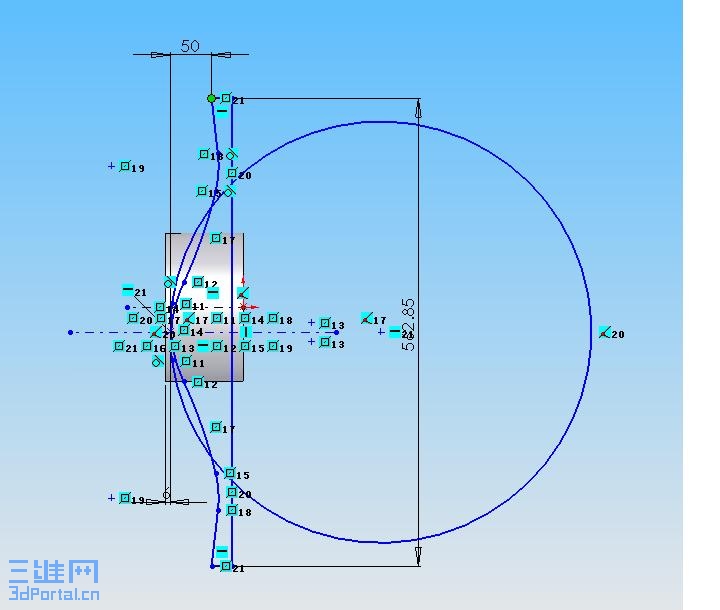

看过一楼的文件了，有个尺寸（562.85）精度不够高，可能导致包覆失败。
其实可以在尺寸输入框中直接输入计算式，此方法输入的数值精度比较高。
如输入 100*pi ,其中“pi”是SW内部变量。

另外，12楼bugkillbug兄的做法令我很受启发。不知其他版本的SW是否支持此方法。

[ 本帖最后由 gneful 于 2007-3-8 19:45 编辑 ]

小麂子 · 发表于 2007-3-8 18:50:48

我看是你的草图太复杂了吧。不仅仅是一根曲线了。轻轻一动，曲线就这样了。
bugkillbug的不是05的。我也打不开。

bugkillbug · 发表于 2007-3-8 18:58:32

原帖由 小麂子 于 2007-3-8 18:50 发表
) Z/ S) F9 E+ T6 r N我看是你的草图太复杂了吧。不仅仅是一根曲线了。轻轻一动，曲线就这样了。 . ` V; ]3 U8 n. w+ q+ C$ N# A
bugkillbug的不是05的。我也打不开。

我的是2007的，要用sw2007打开的

世纪 · 发表于 2007-3-8 21:22:08

4楼的才是正确的。用投影只能做出圆柱部份，多出圆柱的线段是无法投影出来的，所以不能用。不是投不出来，是失真了。其实这条曲线本来就是绕在圆柱面上的，在平面图是展开的，想做三维所以得绕在圆柱上。可能表达不清楚，拿个凸轮来一看便知。多谢bugkillbug 兄，我去看看。谢谢了。

世纪 · 发表于 2007-3-8 22:03:24

怪了，我打开12楼的源文件，在包覆特征里查看时如不重新建模（按叉）没事，如按勾重新建模就出错，还是“包覆失败，不能使用草图中的任何轮廓“。晕啊。

SAIME87 · 发表于 2007-9-21 14:22:41

我也碰到与楼主同样的问题了,不知杂样解决的...我还没看懂啊~~
我是SW2005的

[ 本帖最后由 SAIME87 于 2007-9-21 15:23 编辑 ]

chinaleesh · 发表于 2007-9-22 21:23:41

原帖由世纪于 2007-3-8 22:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ i/ l c, ?, G% {- {! G4 u2 L
怪了，我打开12楼的源文件，在包覆特征里查看时如不重新建模（按叉）没事，如按勾重新建模就出错，还是“包覆失败，不能使用草图中的任何轮廓“。晕啊。

是版本不兼容问题。新版本可以打开旧的版本绘制的模型，
随之而来的就是——刷新（按勾重新建模）就出错。
我的解决方案：就是用新版本重新绘制一遍。
我也请教过某某教程的作者，他告诉我这是软件新旧版本衔接（兼容）问题，用户无法解决。
所以我不太愿意采用新版本，除非客户的文档是新版本时候，迫不得已用一下新版本。
