三维实体切割问题

chuxiangjie · 发表于 2007-1-26 10:21:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问各位高手，附图中是一个水杯模型的制作过程，现在要求在水杯的模型上压一个凹痕，凹痕的形状就是附图中模型与圆柱体相交的部分，我以前的用的Auto_CAD,里面有干涉功能和一个差积功能，这两个功能都可以完成这个问题，请问SW里面要用那个功能阿？
刚刚安装好软件，命令功能还在摸索当中，如果各位有什么好的教程，适合我这种水平的，请帮帮忙！

zhuhaoheben · 发表于 2007-1-26 11:35:35

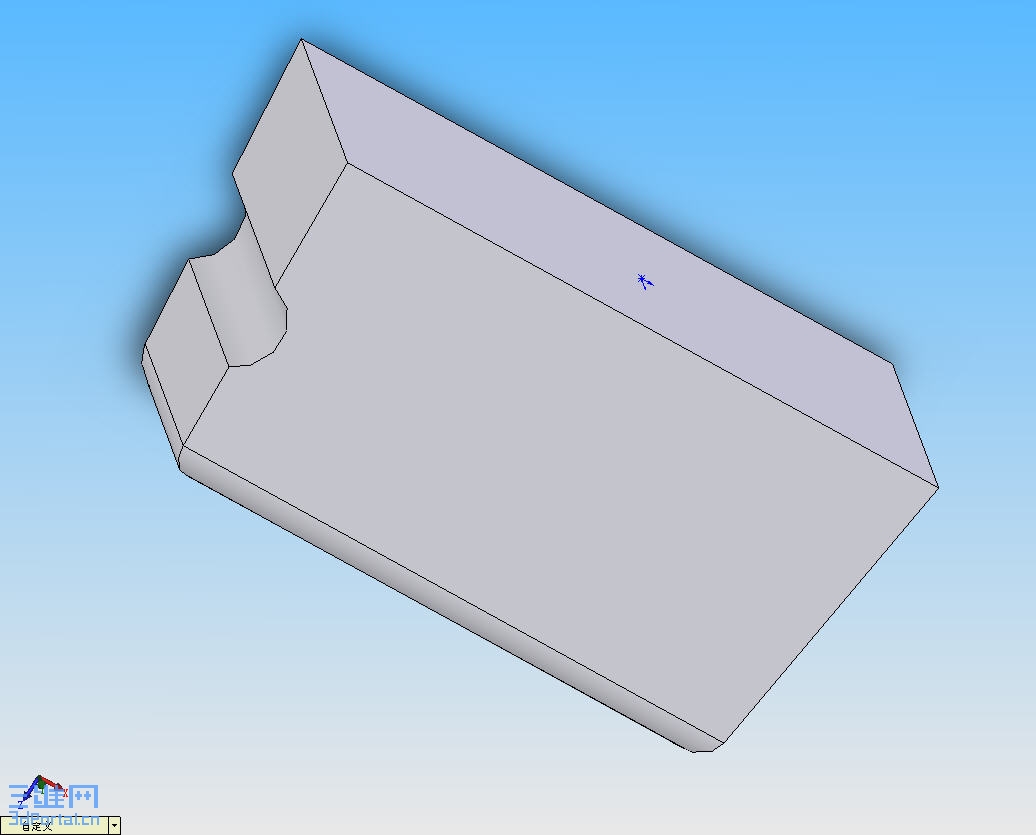

拉伸切除啊！！
不知是否符合楼主要求。

xyb8866 · 发表于 2007-1-26 11:55:48

可以用特征里的压凹来完成

hourinshih · 发表于 2007-1-28 12:53:21

拉伸切除然后抽壳,应该是这样

dragonlei · 发表于 2007-1-28 19:31:42

原帖由 chuxiangjie 于 2007-1-26 10:21 发表! t% K2 g2 U' A3 S6 f. r% v# h$ _
请问各位高手，附图中是一个水杯模型的制作过程，现在要求在水杯的模型上压一个凹痕，凹痕的形状就是附图中模型与圆柱体相交的部分，我以前的用的Auto_CAD,里面有干涉功能和一个差积功能，这两个功能都可以完成 ...

布尔运算, 即加减法,

SW也有, 插入---特征---组合, 即是.

hxb110 · 发表于 2007-1-29 12:26:47

对头，做两个实体不合并，然后象楼上说得做

明锦 · 发表于 2007-1-29 12:58:10

赞同3楼的。
用solid的“压凹”，
如果有变形要求就用“变形”。
这些命令solid里面都有，用的时候看下帮助文档。

chuxiangjie · 发表于 2007-1-30 08:49:50

谢谢大家的回复，我现在用的拉伸切除法，效果不错，压痕功能在使用的过程中需要保留一定的距离，这个用起来不如拉伸切除法

sulonghua · 发表于 2009-10-4 19:36:01

拉伸可作到！
