[公告] 有奖收集机械设备资料专用帖

[复制链接]
发表于 2007-1-13 18:28:24 | 显示全部楼层 |阅读模式 来自: 中国山东青岛

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
为活跃本版人气,增加本版资料,特有奖征集『重型机械、化工机械、建筑机械』机械设备的资料,/ b. r. M  j/ @, Q
每帖奖励10分
8 N" H, F5 [8 i, k- S要求:
, \% @4 q6 k% n$ J( @7 G* ^       1.该机械设备需是2000年以后的,2000年以前的如仍未淘汰的也可
0 B# F5 I- m" A; L8 F5 M       2.所发资料必须准确真实(对拿不准的内容可以暂缺,欢迎其他会员补充)
2 A3 _3 t2 O' N2 V4 h       3.格式必须规范,否则不予奖励
6 j7 u; Q2 R2 f# v% i      4.严禁留联系电话,邮箱,网站连接地址,否则一律扣10分1 A+ H0 Q: [8 p( |. p7 d3 t1 D6 g
格式如下:
: }- G  m6 v9 [; }+ T       1.标题:机械型号+规格% v9 A: c, T. n
         例如:压路机DD130: v/ y: c2 T6 A1 R! l: i* O& B
       2.内容:
( N" V6 x1 a8 J' S# e0 G4 O        a.设备图片:
- r) |1 E% Y5 @' K2 o5 Q        b.规格型号:
5 y5 S* K, a. @5 R        c.应用范围及特点:) G9 `" p: @+ e" g4 b
        d.生产厂家:
2 M/ O8 Y/ }( E) t9 U        e.价格(需注明何时):6 `. e, a- n% Q6 s: i* I  g
        f.技术参数(如外形尺寸,重量,功能参数):可附表格,图片, Q$ m$ Y; X+ k
        g.相关技术手册(额外嘉奖)
' a9 S- T' C6 A3 }* Z3 E参见# I- S2 ?% i, S; S- o
http://www.3dportal.cn/discuz/viewthread.php?tid=199446&extra=page%3D1
* d( |- C. L% u3 C6 R发帖后,请在此跟帖给出连接3 _0 {, d* C! m, |
, R% \# o7 ^* ]: Z/ j7 N

) ]2 w. {) X7 N- f
# |1 |2 I5 k# J4 z0 [[ 本帖最后由 z6z6j6 于 2007-1-13 18:44 编辑 ]
发表于 2007-1-18 16:51:14 | 显示全部楼层 来自: 中国天津
斑竹要求过高了,俺简单响应一下吧,不求加分,但求大家共同欣赏
0 g2 {6 w! s( H1 P

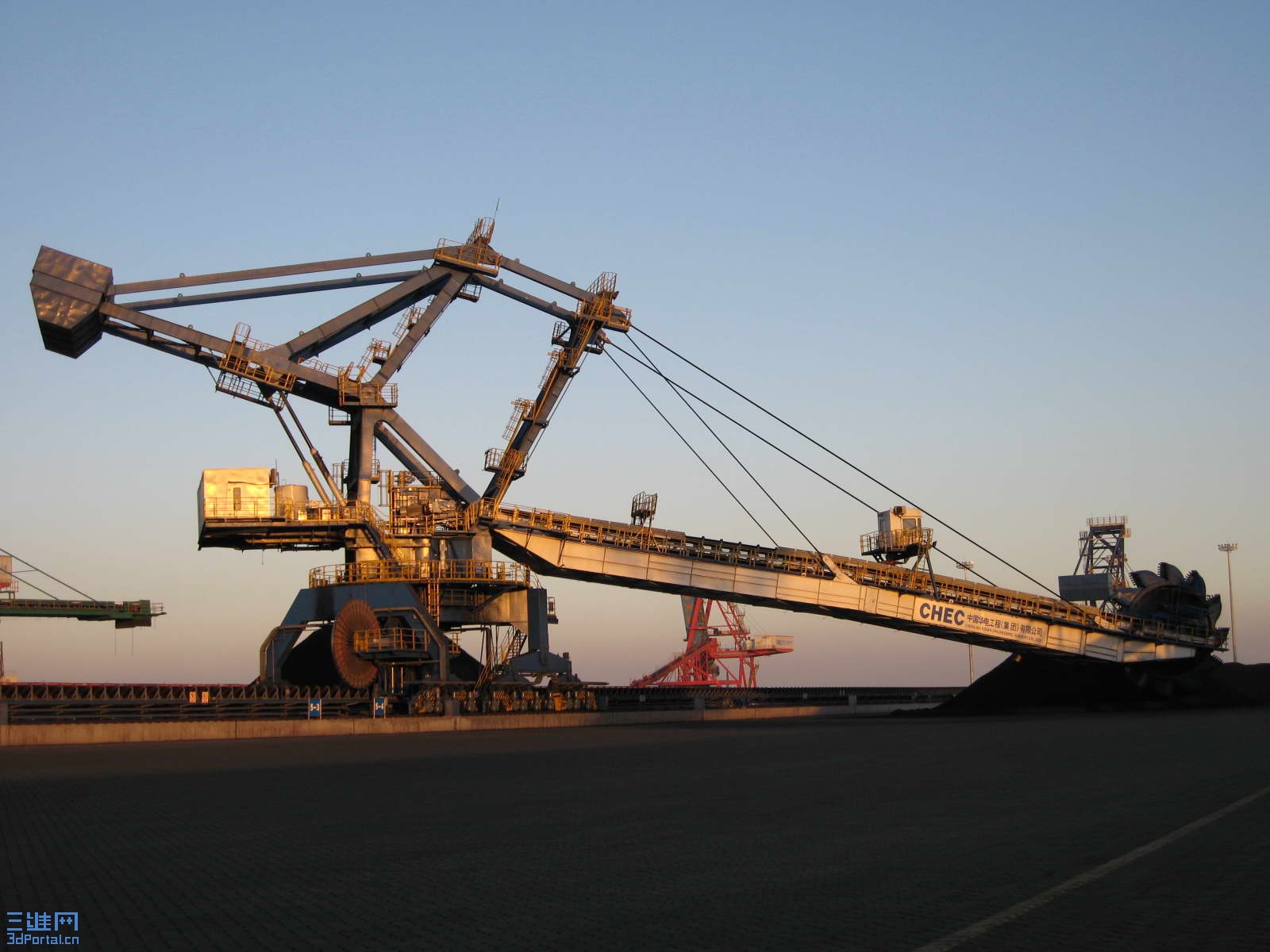

4 {& G, f8 o/ C: A2 E- X设备名称:悬臂式斗轮取料机1 K% b  U  P7 q) m' r1 @
取料能力:(不祥)7 ?7 L% i  g; Z* k
生产厂家:中国华电工程(集团)有限公司
6 r& v3 i* M' {/ y2 v; ]" Z生产年份:2005~2006
7 K% t- |3 I) Q+ c; C& N拍摄地点:天津港% C* ?7 P- }: Q4 e! V4 X9 U! Q3 w
& k" W# t! A$ W8 t3 a5 J
[ 本帖最后由 hunhunee 于 2007-1-18 16:53 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
z6z6j6 + 3 谢谢参与

查看全部评分

 楼主| 发表于 2007-1-29 13:48:08 | 显示全部楼层 来自: 中国山东青岛

QUY300履带起重机

QUY300全液压履带起重机是徐工集团徐州重型机械公司为满足市场需求、参与国际竞争而研制开发的大型起重机械。该机综合吸收国内外先进技术,注重可靠性与美观度,选用国际著名厂家的动力元件、传动元件和液压元件,是起重安装作业的理想机械。QUY300全液压履带起重机具有接地比压小、转弯半径小、吊重作业不需打支腿、可带载行驶、吊臂长度长、作业半径大、起重性能好、微动性好等优点,可360°全方位作业,适应恶劣地面,具有其他起重设备无法替代的地位。该机采用电比例操作、泵控变量系统,微动性好,控制精度高。该机还具有一定的自拆装功能,运输单件重量小,转场方便。QUY300全液压履带起重机具有多种吊臂类型配置,包括重型主臂、基本型主臂、轻型主臂和塔式副臂,可满足用户的不同要求,特别是塔式副臂的配置,可使起重机作业时更加接近建筑物施工。
1 A' l2 h- Z( S1 a1 Q" v/ U
主要技术参数表
最大起重量
重型主臂6 v/ w# e/ N& b% s8 @
t
300
基本型主臂6 W3 ~. K( ]8 h- Z# ^0 z
t
180
轻型主臂5 A% R; ]9 Q9 U
t
100
塔式副臂& ^" F( P8 b; R- v
t
87.5
最大起重力矩/ V2 F5 j5 J" g( f+ H- d
kN.m
14715
主臂长度
' y% H! J; Q7 F' ^
重型主臂: }2 H( J) N; l
m
1842   H+ Q% Q  V6 ]5 s1 ~& s7 W; b3 L
基本型主臂
4 Y- u, n: v$ {1 ?2 Z. _" b
m
2472
轻型主臂. A. T, ]+ r5 T& L! x/ |
m
3096
主臂变幅角度8 v1 W1 W( q, u9 ^" R# p1 y
°
-384°
塔式副臂长度
7 M7 N" V3 B2 W& ^5 G2 q3 s4 a
m
2460
起升机构最大单绳速度(空载、第六层)5 V$ u+ J* c: K0 R, h1 s6 z) T
m/min
100
变幅机构最大单绳速度(第一层)
$ m' O5 n: Q, m
m/min
24
塔臂变幅机构最大单绳速度(第一层)
1 v9 {+ \2 N4 q) w4 C
m/min
26
最大回转速度6 ~& @5 d) e% n; E% ?$ \  P8 o
r/min
1.4
最大行走速度
+ _8 z4 s# J  W" F
km/h
1.0
爬坡度
4 C( N! H$ k. x
30%
平均接地比压
5 g2 Q# v9 _: d7 X( ^: n
MPa
0.127
发动机功率
7 n9 p" V- |$ @) G
kW
310
整机质量(主吊钩,18)
% I+ l" n: v- A  i
t
285
运输状态单件最大质量
5 A5 L9 j: T/ z
t
40.0
运输状态单件(转台)最大尺寸(长×宽×高). @; p1 t; L7 h
m
11.2×3.35×3.4
 楼主| 发表于 2007-1-29 13:51:52 | 显示全部楼层 来自: 中国山东青岛

QY130K

http://www.xzzx.com.cn/upfiles/2006042017194267120.jpg       QY130K汽车起重机是我公司研制开发的新型大吨位汽车起重机。该产品底盘为六桥,动力强劲、越野能力强,三桥驱动、四桥转向。吊臂为优化的椭圆形截面,具有卓越的起重能力。控制系统采用可编程集成式控制器,操纵精准可靠。自装卸组合式平衡重、可变位操纵室等新技术的应用大幅度的提高了该产品的整体性能和使用的舒适性、方便性。该产品适用于工厂、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程等。
* Y% f6 q7 T! C      本机具有以下主要特点:
0 v, W' w6 p9 E' C9 a      1. 整机结构紧凑、布置合理,支腿跨距大,主臂工况可实现360°全方位作业。
5 y7 B+ k9 y# N/ x! `, ?9 c      2. 六桥越野起重机底盘,配置进口康明斯发动机、自动变速箱,三桥驱动,动力强劲,最大爬坡度大于40%;四桥转向系统,转向灵活,通过性好,最小转弯直径小于24米。; T+ C7 e& Q: p6 S
      3. 起重作业部分采用工程机械专用PLC可编程集成式控制器,控制信号和操纵特性曲线可实现数字化设定和调整,可以方便地实现线性或非线性的操纵特性曲线,适应各种不同的要求,大大提高操纵性能,并且具有极好的可靠性和安全性。
, \: a+ m$ m3 \& ~9 b( w      4. 支腿操纵为电控方式,通过按扭,各支腿均可方便的调平,并设有油门增速按扭,可提高工效。
0 v) C  B1 a: z9 K/ g0 B6 ^      5. 椭圆形截面的六节主吊臂,特殊的滑块和对中装置设计,进口高强度钢板,使吊臂重量轻、刚度好、伸缩平稳、对中可靠,具有强大的起重能力。
( k2 }4 K& i" v5 A      6. 上车独立发动机系统,采用特殊输出特性的工程机械专用发动机,在各种负荷情况下都能确保强劲有力的输出,适合长时间连续工作,运转平稳、噪声低,排放可达欧洲工程机械II标准。+ w- _6 I* w0 f  b9 n
      7. 液压系统为高效节能的恒功率变量系统,与集成式控制器相结合,可根据负载的变化自动调整系统输出流量和压力,速度控制精确灵敏。
9 w" q1 N+ P1 \7 c; Q8 F" r  j      8. 大弧面全视野整体式操纵室可向上旋转20°,当长时间仰视作业时,可使操作员姿态舒适、减轻疲劳,内部装有冷暧空调、卷动遮阳帘、减振可调式座椅,隔音隔热,即使长时间工作也不会感到疲劳。. J! \8 s/ K0 O: I( I4 b7 A
      9. 可选装自动润滑装置,只要起重机工作,润滑系统即可自动按照预先设定的时间间隔对主要运动部位进行润滑,特有的递进式分配器可以以很高的压力对润滑点进行逐个润滑,确保起重机可靠的工作,并大大提高使用寿命、降低维护费用。, q0 d  x' O& h! h
      10. 本机还设有其它多种可供用户选用的附件,可提供副起重臂、臂端单滑轮装置、防紫外线玻璃、操纵室收录机等。

  x1 P2 K+ b+ m0 p. |. _! M; m$ s; [

: H* O( x. u  I8 W& K
& d4 t# c7 \0 I- X3 U0 H
主要技术参数 . b$ k; ?6 z: K2 @
起重机行驶状态主要参数 0 p, j( c4 y; S$ S( A6 _6 V! m
类别
项目
单位
参数
尺寸参数
 整机全长
mm
14950
 整机全宽
mm
3000
 整机全高
mm
3950
 轴距 第一、二
mm
1420
第二、三
mm
2420
第三、四
mm
1875
第四、五
mm
1350
第五、六
mm
1400
 轮距
mm
2610/2307
质量参数
 行驶状态整机自重
kg
62000
 轴荷 一/二轴
kg
8800/8800
三/四轴
kg
9200/12700
五/六轴
kg
12700/9800
动力参数
 上车发动机 额定功率
kw/(r/min)
162/2100
额定扭矩
N.m/(r/min)
854/1400
额定转速
r/min
2100
 下车发动机 额定功率
kw/(r/min)
390/1800
额定扭矩
N.m/(r/min)
2400/1080
额定转速
r/min
2000
行驶参数
 行驶速度 最高行驶速度
km/h
70
最低稳定行驶速度
km/h
2.1
 最小转弯直径
m
24
 最小离地间隙
mm
275
 接近角
(°)
23
 离去角
(°)
14
 制动距离(车速为30km/h)
m
≤ 10
 最大爬坡度
40
 百公里油耗
L
80

: W$ g0 P; `: t2 d ' t8 }5 y5 ^& q  P
起重机作业状态主要参数   F7 v! [8 S/ O& ^1 {! v
类别
项目
单位
参数
性能参数
 最大额定总起重量
t
130
 最小额定工作幅度
m
3
 转台尾部回转半径(平衡重)
mm
4600
 最大起重力矩 基本臂
kN.m
5003
最长主臂
kN.m
2752
 支腿距离 纵向
m
7.56
横向
m
7.6(5.2)
 起重臂高度 基本臂
m
13
最长主臂
m
58
最长主臂+副臂(28m)
m
86.5
 起重臂长度 基本臂
m
13
最长主臂
m
58
最长主臂+副臂(20m)
m
81
 副臂安装角
°
0、15、30
工作速度
 起重臂变幅时间 起臂
s
60
 起重臂伸缩时间 全伸
s
420
全缩
s
400
 最大回转速度
r/min
1.8
 支腿伸缩时间 水平支腿 同时伸
s
50
同时缩
s
40
垂直支腿 同时伸
s
50
同时缩
s
45
 起升速度(单绳在第4层) 主起升机构(空载)3 ?0 @2 Y  C- l4 I3 a8 d; G
m/min
115
副起升机构(空载); ]% `' [7 F2 Y* x5 ^- V
m/min
115
噪声
 机外
dB(A)
≤118
 司机位置处
dB(A)
≤90

/ ]# |; }+ j" M/ v  l% ]声明:网站所载的产品图片和技术参数,由于设计上的改进等原因,有可能与用户交货的产品不符,
7 R0 {- l/ \' L7 |" f8 f( o$ i请予理解,恕不另行通知。
" b! X+ p9 H5 L+ D- O  g2 V
 楼主| 发表于 2007-2-2 09:53:07 | 显示全部楼层 来自: 中国山东青岛
压路机DD110
/ P$ @' N2 h$ s& y4 b0 c4 ^: |http://www.3dportal.cn/discuz/vi ... &extra=page%3D1
发表于 2007-2-7 15:15:34 | 显示全部楼层 来自: 中国天津

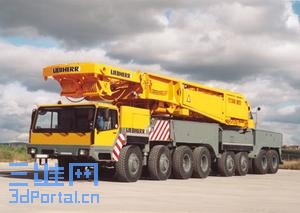

liebherr autocrane LTM1800

有感于斑竹发了一个QY130汽车起重机,转贴一个利勃海尔移动式起重机 LTM 1800
5 U3 k! n7 p. g% v# k1 d5 \+ n# v, x
; T/ c) D3 F4 Y( }! Y0 g8 x0 b型号:LTM 1800: f" I' I  f6 s9 g# y% A  w
最大起重能力 :800 t at 3 m
! `' P# {8 K  \2 |半径 伸缩臂 :19,3 m - 60 m
) m: S% l2 x0 S% {桁架副臂 :21 m - 91 m ( r1 X8 x5 ~. r% ~0 Y2 h
底盘发动机/输出功率 :利勃海尔,8缸,涡轮柴油发动机,420 kW ) P  B; s: |0 \
起重机发动机/输出功率: 利勃海尔,6缸,涡轮柴油发动机,300 kW 传动/转向 16 x 8 x 12 : S' P' w  h7 Z& d
行走速度: 73 km/h + F  a* K0 E' t" o  e; f
工作重量: max. 520 t   3 s. P& d" w+ n+ x( J4 k: y0 f
总配重: 360 t
! c" R! \: Z$ b" p* {* S  s- @其他:8轴LTM 1800配备一个4段、60米伸缩臂,在拖车上运输。基本车型重96吨,操作时自带的支撑。800吨级起重机的起重高度为146米,工作半径为126米,桁架副臂为91米。另外,通过配备桅杆和240吨悬浮配重,LTM 800 的起重能力增加了260%以上,从而成为1000吨级的起重机。+ P) V. z5 g9 S0 f, G2 H
8 ^( I3 z# I0 \/ F8 K4 j
其他libheer型号见下面网址:0 i, P! G) s4 N8 z# N  I3 A3 i
$ Q$ E( v" m( g% O; W# @2 Z% w+ x
http://www.liebherr.com/at/zh/18134.asp
6 |$ h- @. M5 r( G$ w) J1 {' ~6 g
: t0 {4 N7 [4 E" m& }- H0 `2 g. [[ 本帖最后由 hunhunee 于 2007-2-7 15:17 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
z6z6j6 + 5 好资料

查看全部评分

 楼主| 发表于 2007-3-6 16:08:46 | 显示全部楼层 来自: 中国山东青岛
世界上最大的挖土机1, O. W+ @, f+ a# K0 v* o% N8 f) {, I
图片:
1 X( P! S& V1 Thttp://www.tydf.cn/bbs/attachment/95_44539_7db339177c141f6.jpg
1 r7 i: i# a' B, O3 x2 ~9 u  z5 S' E* ?; o5 C
描述:世界上最大的挖土机2" v" {7 z8 g0 y  ~
图片:
( t6 D8 V5 X/ \' S2 m, N0 Chttp://www.tydf.cn/bbs/attachment/95_44539_ef71a0edbf46081.jpg 3 F1 N( F2 ?7 B. g' p$ ^! \0 r

# z  d$ c8 q# O; i$ T描述:世界上最大的挖土机3
) w: Q2 N) V+ G2 d) R& e$ y& g1 D图片: ! H, v6 ]! U# ~8 h0 I% R! W
http://www.tydf.cn/bbs/attachment/95_44539_0fb4ce15df931bf.jpg

评分

参与人数 1三维币 +3 收起 理由
wuling + 3 好资料

查看全部评分

 楼主| 发表于 2007-3-7 16:39:19 | 显示全部楼层 来自: 中国山东青岛

桥式、门式螺旋卸车机

http://www.whkq.cn/11.jpg
http://www.whkq.cn/aa.jpg! {3 N# z; [4 [9 g/ o
门式螺旋卸车机技术规格
结 构 类 型
m
门 式
门 式
跨 距
m
7.5
8
卸车能力
t/h
400
400
卸料粒度
mm
8 0~0
卸料堆重
T /㎡
0. 9~2.2
卸料种类
无烟煤、高炉灰、石灰石、矿石
卸车形式
室 内 室 外 双 侧
适用车辆
C50 型敞车或内宽大于 2750mm ,深小于 1800mm 之平底敞车
过车最大高度
mm
5000
5000
运行
大 车
m/min
16
16
小 车
螺旋
提 升
8
8
旋 转
n/min
~ 103
~ 103
运行
大 车
kw
Y160-6/7.5
Y160-6/7.5
小 车
螺旋
提 升
YZR160M1-6/5. 5×2
YZR160M1-6/5. 5×2
旋 转
Y180M-4B 3 /18.5
Y180M-4B 3 /18.5
总 功 率
kw
63
63
荐用大车轨道
P38 P43
P38 P43
总 重 量
T
27.46
29.4
轮 压
KN
780
820
小车轨距
mm
卸煤机总宽
6267
6267
大车轮距
5800
5800
小车轮距
螺旋长度
2000
2000
螺旋直径
Ф 900
Ф 900
螺旋头数
3
3
小车平移距离
大车轮中心跨距端距离
轨道面距大车轨面高度
300
300
螺旋垂直时中心距大车轨面高度
1045
1045
螺旋提升最高点与轨道面距离
5000
5000
大车轨面置卸煤机顶端距离
6768
6768
螺旋最低点与轨道面距离
1045
1045
卸车机边端与预制梁的间隙
电源
三相交流 : 380V 50Hz
# T$ x. {: C+ r0 z4 L
桥式螺旋卸车机技术规格
  ^- A9 u1 q' g, z8 e9 b) D
结 构 类 型
m
桥 式
桥 式
跨 距
m
6.7
8
卸车能力
t/h
400
400
卸料粒度
mm
8 0~0
卸料堆重
T /㎡
0. 9~2.2
卸料种类
无烟煤、高炉灰、石灰石、矿石
卸车形式
室 内 双 侧
适用车辆
C50 型敞车或内宽大于 2750mm ,深小于 1800mm 之平底敞车
过车最大高度
mm
5000
5000
运行
大 车
m/min
26.6/13.4
15.6
小 车
螺旋
提 升
8
7.35
旋 转
n/min
~ 103
~ 103
运行
大 车
kw
YZR160M1-6/5.5
YZR160M1-6/5.5
小 车
螺旋
提 升
YZR160M1-6/7.5 × 2
YZR160M1-6/11 × 2
旋 转
Y180M-4B 3 /18.5
Y180M-4B 3 /18.5
总 功 率
kw
63
77
荐用大车轨道
P24
P24
总 重 量
T
19.7
23.8
轮 压
KN
57.8
72
小车轨距
mm
卸煤机总宽
5900
5900
大车轮距
4920
4920
小车轮距
螺旋长度
2000
2000
螺旋直径
Ф 900
Ф 900
螺旋头数
3
3
小车平移距离
大车轮中心跨距端距离
140
140
轨道面距大车轨面高度
5200
5200
螺旋垂直时中心距大车轨面高度
3620
3620
螺旋提升最高点与轨道面距离
5200
5000
大车轨面置卸煤机顶端距离
1948
1948
螺旋最低点与轨道面距离
1045
1045
卸车机边端与预制梁的间隙
≥ 75
≥ 75
电源
三相交流 : 380V 50Hz

  r. r; e! c4 d' J桥式螺旋卸车机技术规格1 I; v' ]7 k- b/ l2 x$ U
结 构 类 型
m
桥 式
桥 式
跨 距
m
12.5
13.5
卸车能力
t/h
400
400
卸料粒度
mm
8 0~0
卸料堆重
T /㎡
0. 9~2.2
卸料种类
无烟煤、高炉灰、石灰石、矿石
卸车形式
室 内 双 侧
适用车辆
C50 型敞车或内宽大于 2750mm ,深小于 1800mm 之平底敞车
过车最大高度
mm
5700
5700
运行
大 车
m/min
18.1
18.1
小 车
10.06
10.06
螺旋
提 升
6
6
旋 转
n/min
~ 103
~ 103
运行
大 车
kw
YZR160M1-6/5.5
YZR160M1-6/5.5
小 车
YZR132M2-6/4
YZR132M2-6/4
螺旋
提 升
YZR160L-6/11
YZR160L-6/11
旋 转
Y180M-4B 3 /18.5
Y180M-4B 3 /18.5
总 功 率
kw
74
80
荐用大车轨道
P38 或 P43
P38 或 P43
总 重 量
T
33.2
34.3
轮 压
KN
103
108
小车轨距
mm
3700
3700
卸煤机总宽
6910
6910
大车轮距
5800
5800
小车轮距
4200
4200
螺旋长度
2000
2000
螺旋直径
Ф 900
Ф 900
螺旋头数
3
3
小车平移距离
6000
6500
大车轮中心跨距端距离
225
225
轨道面距大车轨面高度
5800
5800
螺旋垂直时中心距大车轨面高度
4750
4750
螺旋提升最高点与轨道面距离
3700
3700
大车轨面置卸煤机顶端距离
2167
2167
螺旋最低点与轨道面距离
1050
1050
卸车机边端与预制梁的间隙
≥ 100
≥ 100
电源
三相交流 : 380V 50Hz
 楼主| 发表于 2007-3-21 08:54:44 | 显示全部楼层 来自: 中国山东青岛
HBC32混凝土布料车

     性能特点

5 Z  p% R1 R! i5 J+ U4 c* x 与输送泵配套,实现混凝土连续、快速浇注
/ y3 Z1 B+ S4 ?  P1 W$ }! b+ _7 X5 D7 n" o! g
通过管路与输送泵连接,能适应各种施工现场  R- V& H- U7 f: ~) F

9 Z' I  s, ^7 _3 @: ]6 y 投入少,使用成本低,易维护、经济实用
: @  F, K+ k! p/ W0 `; E7 [6 g0 j" s: B( A# X  `
拥有布料车=拥有各种泵送施工组合,效率高,设备利用率高,能充分发挥泵送的整体效益
0 o* Z: L$ U! K: p0 X9 A
     技术参数
底盘
型号
中国重汽
ZZ1251M5841W
工作装置
臂架
臂节数量
3
操作方式
无线遥控/有线控制/控制面板
回转角度
370°
俯仰范围
-4°~ 90°
回转速度 (r/min)
0.24
液压系统功率 (kW)
11
液压系统工作压力 (Mpa)
20
支腿
支腿形式
液压支腿、支腿多路阀控制
液压系统功率 (kW)
4
最大跨距 (mm)
5000
整车
垂直布料高度 (m)
32
水平布料长度 (m)
28
垂直布料深度 (m)
15
整机外形尺寸 (mm)
14270×2500×3920
总质量 (kg)
24350
砼输送管内径 (mm)
125
 楼主| 发表于 2007-3-28 16:34:14 | 显示全部楼层 来自: 中国山东青岛
三一SY5420THB混凝土泵车

" Q0 b6 C6 }, @  s! E

3 ?) q  a8 _' e; F
三一SY5420THB混凝土泵车
  SY5420THB型混凝土泵车(48米五节臂架泵车),是三一集团有限公司自行研制开发的混凝土输送设备。  s1 w0 d" N- M; w8 K
  该泵车由三一混凝土输送泵担当主角,泵送系统采三一集团有限公司生产的理论泵送量达120m3/h,具有砼活塞自动退回功能。泵送系统设有高低压自动切换功能,具有高低压两种泵送方式,排量无级调节。% H9 H2 i- a8 R! q
  由三一集团有限公司自主设计开发的RZ形五节臂架,布料范围大。+ d* H% C( \4 w0 j1 ~
  底盘选用瑞典VOLVO卡车公司生产的、采用计算机控制、排放达到欧Ⅲ标准的四桥重型卡车。5 C4 M2 \4 Q* D' c& S
  主要液压、电气元件均采用世界著名品牌。" ^' l6 k  L) b9 C
  泵车最大垂直布料高度47.80米,最大水平泵送距离为43.80米。采用先进的P.T.O取力设备。采用柴油机转速自动控制系统。臂架速度无级调节、机动性好。
. a, V% y/ \: ]9 t. S  由于采用了电脑自动调速和无线遥控装置,您将可以十分轻松自如地操纵这一庞然大物。; l! o. q' |( L$ y% t1 M% `

三一重工SY5420THB型泵车技术数据(48)
型号SY5420THB底盘型号FM12
底盘驱动方式8×4
驾驶室带空调、卧
最大速度≥80km/h轴距(mm)1793+4607+1370 mm


$ }" p# ]' {6 X5 u- s
全长13050mm轮距前轮2034 mm
总宽2500mm后轮1831 mm
总高3990mm轮胎型号前轮12.00R20
3 U- W* S9 o+ Y* P% v, \" Z

/ M7 u; {; C5 H  B0 s: D
发动机型式直列六缸电子控制喷式柴油机最小转弯直径24.6 m
输出功率279kW/1450-1800rpm制动距离10m/30km/h
最大扭矩1850Nm/1050-1300rpm臂架形式五节卷折全液压
尾气排放标准欧洲Ⅲ级 (环保型)最大离地高度47.8m
调速器全程式(电子控制)输送管径DN125
排量12.1 L末端软管长3m
. _# }4 n3 m/ Q

( b! ]0 Q2 V- j! d5 [6 o1 Y; f# F+ W7 c7 l; f% t
驱动方式液压式第一: f! j2 |. U( n2 j/ X3 Q
节臂
长度9650 mm
油缸内径×行程Φ140 mm×2000 mm转角90°
输送缸内径×行程Φ230 mm×2000 mm第二+ ~! C  d% ?# P7 q7 i
节臂
长度8610 mm
阀门形式S阀转角180°
混凝土理论排量低压120 m3/h第三
$ d# A1 X) q2 M% Z* S3 p; T节臂
长度8610 mm
高压67 m3/h转角180°
理论泵送压力高压11.8 MPa第四
6 S& H  b  }( p5 g6 ]) N节臂
长度8480mm
低压6.38 MPa转角180°
理论泵送次数高压13次/分钟第五
7 w  s+ o4 M: Y) T  D节臂
长度8450mm
转角270°
低压24次/分钟
转台旋转角365°
高压泵送理论水平距离850m/125A管臂架水平长度43.8m
理论垂直高度200m/125A管臂架垂直高度47.8m
料斗容积0.6 m3液压系统压力32 MPa
上料高度1.44 m润滑方式脂手动润滑、液压油自动润滑
系统油压32 MPa油箱容积700 L
塌落度14 cm~23cm控制手动/遥控
最大骨料尺寸40 mm水泵最大水压2 MPa
高低压切换自动切换水箱容量650 L
液压油冷却方式风冷混凝土管清洗方式水洗/干洗
 楼主| 发表于 2007-3-30 10:55:15 | 显示全部楼层 来自: 中国山东青岛
单钢轮振动压路机 YJZ16 龙工 最大功率(kW) 105
6 A: X2 `) N$ F( l, J0 @标定转速(r/min) 2000
+ S! h: ?, J' m) e: M振动频率Hz 28/33  6 x1 z. t& ^8 B* C
激振力kN 高300/低198  % P0 L/ s6 |5 @
http://www.tujian.com/machine/UploadFiles/200407/20040720225224758.jpg
; ?6 Y( c3 G- x8 n* B: I9 v2 i
$ O; n# x" }/ Y% [3 [8 P: k) l6 Y# J, p- D4 ]. Y  u1 Y
  7 h4 X0 j4 u7 }: b8 |& n
# `+ {! u0 }; N) z, {0 r$ X% r

, [* Y- ~$ d/ d+ i" k基本配置 , a5 V) M& o8 r
4 W7 p1 f+ Q! B' K
主要配置   8 Z/ Q, |0 m7 f! r+ Q8 }: z* o
转弯半径(mm) 5710  / I7 g" }) n3 r' N4 q+ _1 k
转向偏转角 35度  7 L) }# Q* f5 `6 i; @6 P
工作质量(t) 15.74  8 Y2 i/ \2 M1 i/ f. ?  f* m
钢轮静线压力(N/cm) 388  & T1 v1 _( ]1 y
型号 YJZ16  - ?1 Y: O/ @8 J; P4 J
轴距(mm) 2840  9 A. ]/ \% }; S$ |; P1 i
行驶速度(km/h) I 2.6/II 4.2/III 12.2
( E) x2 F# A9 f振荡振幅(mm) 高1.8/低0.8
# i* w# l$ o" z$ |7 n5 n" P激振力(KN) 高300/低198
0 k" u  z# `7 o# D; w( p; G" d振动频率 28/33  6 {6 K' y: _) o4 r0 I" z
发动机   9 @- |1 _) Q& d7 O$ A: y
型号 YC6108ZG  & L4 r( u8 i: e/ r8 r$ e
最大功率(kW) 105  ( E8 M' W* t8 p) Z( E; a0 K
标定转速(r/min) 2000  + a  }6 u: A# J( r& @6 S
工作装置   % a: D. `2 p. m+ n$ f
振动频率Hz 28/33  ( g, [% g- f" m! S
激振力kN 高300/低198
1 Y5 A3 H: v% ?0 P8 @7 P, k振幅mm 高1.8/低0.8

评分

参与人数 1三维币 +10 收起 理由
wuling + 10 设备发布奖励 累奖

查看全部评分

发表于 2007-4-8 16:23:41 | 显示全部楼层 来自: 中国福建泉州

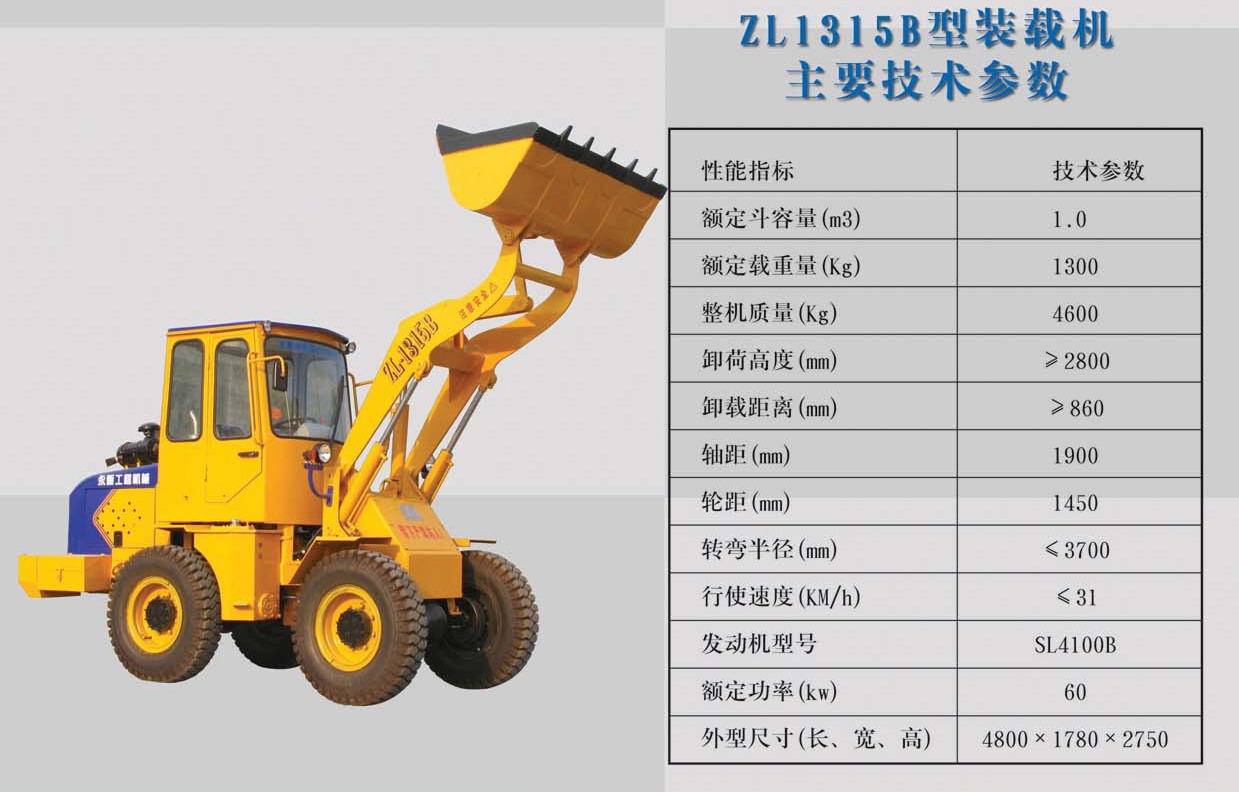

ZL1315B装载机

最新研发的新型装载机,特别适用于建筑工地砂石材料的运输。
& j+ P6 `+ |' s* K: `: ~+ y, X5 j
[ 本帖最后由 et998866 于 2007-4-8 16:29 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
z6z6j6 + 3 好资料

查看全部评分

头像被屏蔽
发表于 2007-4-14 08:41:26 | 显示全部楼层 来自: 中国广东
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-6-3 20:15:34 | 显示全部楼层 来自: 巴基斯坦

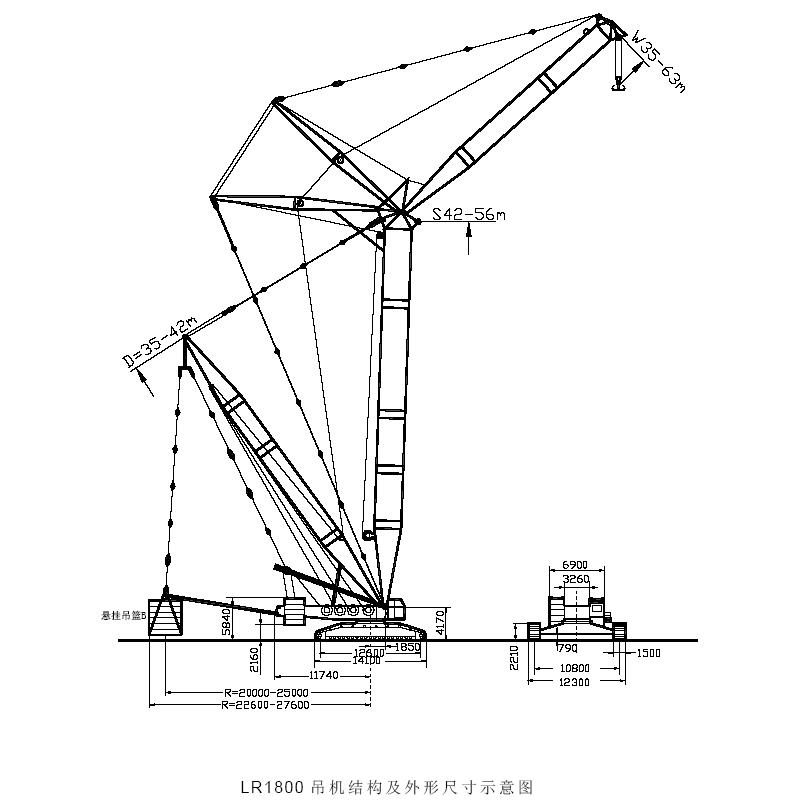

LR1800 吊机

LR1800 吊机为德国LIEBHERR(利勃海尔)公司生产的桁臂履带式吊机,
5 Z7 I8 I! @( `- H( v; g" p$ ?( E+ z5 w' |5 W- @6 a/ Z9 [" d
LR1800 履带式吊机最大起重能力800 吨, 适用于核电、火电、石8 S6 x. w, i2 T
油化工、桥梁道路施工等大型建设项目中的超重、超高设备及大型结构
/ M* i* ]% ]8 z; r8 J3 |# R件吊装。
# {9 O6 L% I' v4 Z& k- ~* }( NLR1800 履带式吊机特点:
. C0 N! s8 B; B• 履带底盘、桁架吊臂和超起装置使它具有远距离、超高、超大负荷1 j" y  {4 P/ \) _* T  R9 \
吊装能力。
+ d, y# b9 ]  C/ G  R1 q2 K' l• 吊载行走能力, 延伸了吊装范围, 并使之在狭窄空间完成任务。' S7 g' i9 t3 D4 J" {
• 多种工作模式配合不同臂长, 满足各种吊装要求。+ e% z0 O0 U7 ?0 g  q8 `5 ]+ [
• 全电脑-液压控制系统, 使吊机安全高效地完成吊装作业。
+ j: N# ~! p$ N0 t* u: m- O• 适应苛刻自然环境条件。
# e  @' R6 k! w3 n! w' H! O• 拆卸后满足陆路及水路运输要求。
/ K; D# F7 ^; z1 {• 易于组装和拆卸, 场地转移周期短。

评分

参与人数 1三维币 +3 收起 理由
et998866 + 3 好资料

查看全部评分

发表于 2009-4-4 11:06:18 | 显示全部楼层 来自: 中国辽宁沈阳
有借鉴意义
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
