[已解决] 导轨磨床

[复制链接]
发表于 2006-12-31 09:35:42 | 显示全部楼层 |阅读模式 来自: 中国四川绵阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
哪位有导轨磨床的资料?能否提供一下,不胜感激!
/ P/ F+ |5 V/ Z8 ~: _9 K, Jsupercanon58@126.com
发表于 2006-12-31 11:00:13 | 显示全部楼层 来自: 中国湖北武汉
是啊,我也非常想要的!
发表于 2007-1-1 19:39:13 | 显示全部楼层 来自: 中国江西九江
导轨磨床
日保内容和要求
一、二级保养内容和要求
保养部位
一 级 保 养
二 级 保 养
班前:
* J) `8 W/ _4 d( s0 i
  • 擦净机床导轨面及外表。
    7 a2 ]; X* ^$ }  Q
  • 按润滑图表加油。 : \' k3 r7 ^8 j8 f) a$ x
  • 检查各手柄是否在空挡位置。 # m; Q. R" g7 b2 i! @' h# y
  • 空运转检查各部位是否正常。
    0 l8 I+ u6 ~" n1 f2 `3 o6 s

" G6 a/ p0 h) I( _. b班后:
$ o! x7 ^/ V; T
  • 清扫擦试机床外观及工作地周围,消除死角,清除磨屑泥。
    - s; h7 [; m, N! j% L
  • 认真填写交接班记录。 ! n5 a4 F$ V# R- S. _
3.部件归位。- V2 x* V+ U" Z1 j
床身及外表
" P' P8 c- C2 T/ J" L+ w3 H
  • 清洗机床表面及死角,要求无油污及黄袍。 + n& H+ N+ p/ D
2.检查补齐手柄、手球、螺钉、螺帽。% T* v- t  d% }: y  @  k, A
1.同左
; N; ~$ {6 t  a" r8 x4 h
防护部分
( D% c/ q* r( f" N" X+ x
  • 拆卸吸尘器上盖,打扫箱内的尘屑。 2 ?; {2 L+ l; E
  • 拆各防尘罩及有关盖板,擦拭清理干净,无油污,无尘屑。
1.同左
2 Y" T) q! ~7 c8 c* E
磨头架
& k8 y; [4 B0 O) U% ?* Y
  • 检查导轨面有无抟刺。
    / f4 Y5 }+ e" k; R/ h+ }3 _  P7 `
  • 检查砂轮架轴向间隙是否合适。
  • 拆卸、清洗、调整磨头架,导轨面无研伤。 ' y) i8 S) N  p1 ~1 v* ]
  • 镶条间隙为0.02—0.04毫米,均匀。
横梁走刀部分# X% @7 k6 K3 n! f3 g
  • 擦洗导轨面上的油污,去掉导轨面上的油污及拉毛。 2 n7 I/ R: P& \8 I% H* A( A3 n
  • 擦洗丝杠、光杠,要求无油污、无研伤。
  • 根据丝杠、丝母磨损情况进行修复。 7 v: X* C! O% D: V# n7 ~: Z- C# |( o
  • 调整检查各部,运转良好。
液压润滑
# y. y* b7 M/ `8 v% s8 H8 L, r
  • 检查油质,保持良好,油孔、油管、油毡,油路要畅通,油管要牢固,油窗要明亮。
    " t5 K9 d; l* J+ Q
  • 清洗油泵、滤油器,检查液压系统,保持运行正常。
    * ?2 Q. w. J- ^2 S% P4 r
  • 检查油是否在油标线上。
  • 检查油泵、油缸及油管接头处无泄漏。
    / s8 ]5 d4 |( O+ R, B
  • 检查调整液压操作阀杆,根据磨损情况修复或更换。
冷却/ e& h9 U6 g0 A8 p1 e6 b
  • 拆洗冷却泵,清洗冷却箱内外,要求无沉淀、无杂物,清洗过滤网。 , N7 d$ |9 J" [
  • 调整水门、水管,要求管道整齐,牢固不漏水。
1.更换损坏件。 * I. N% b3 t. v- H8 K/ M8 w& ^
电器
8 m4 `- Z, Q6 `, ?! R
  • 清扫电器箱,电动机。 # p: W9 d0 J/ D9 Z6 U
  • 电工检查擦拭电器元件及触点,作到无灰尘,线路安全可靠。
  • 清理电器盘及各电动机管线,
    6 ~$ U( E9 m, D9 e
更换润滑脂。. o# T% x: S, e, j* J
2.更换损坏件
. }9 ^3 @6 V  @: [% _
精度检查9 |, c# ]" Z- y
不进行/ ]* Z% r+ D8 O# X% L* K: _
恢复和调整不能满足工艺要求的精度。
$ p$ W$ A% _0 p

评分

参与人数 1三维币 +2 收起 理由
zyj10282005 + 2 应助

查看全部评分

发表于 2007-1-2 10:51:58 | 显示全部楼层 来自: 中国上海
谢谢楼上了,好好学习一下。
4 Q. o  j# \$ W1 x& k$ k7 d- D. u+ Y; L不过很多工厂里面的所谓保养都是名存实亡。
发表于 2007-1-4 17:33:18 | 显示全部楼层 来自: 中国浙江宁波

目前多用的导轨磨床

据我所知,目前机械单位多数的导轨磨床是在龙门刨床的基础上加上一个周边磨头和一个端面磨头为主,虽形式,但本质不同。
  F3 V* |+ {9 _! {) ]3 E就我了解,正式的导轨磨床虽形如龙门机床类,但进给机构,特别是工作台进给机构,为液压驱动。力稳而均匀。

评分

参与人数 1三维币 +3 收起 理由
sxw68 + 3 应助

查看全部评分

发表于 2007-1-5 12:35:14 | 显示全部楼层 来自: 中国江苏镇江
一般机床厂用的是瓦德里希德导轨磨,不过价格好像也特贵
发表于 2007-1-5 12:54:36 | 显示全部楼层 来自: 中国江苏常州

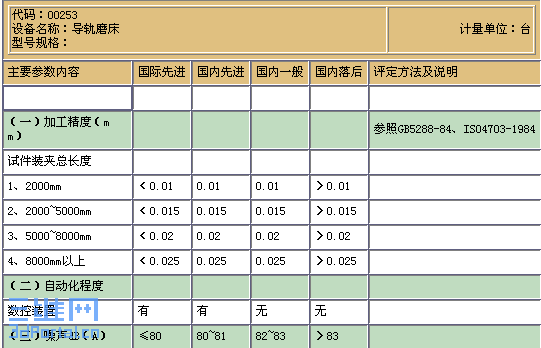

提供过内外导轨磨床精度比较

评分

参与人数 1三维币 +3 收起 理由
sxw68 + 3 应助

查看全部评分

发表于 2007-1-8 12:50:34 | 显示全部楼层 来自: 中国浙江宁波
瓦德里希 导轨磨是最好的。价格不是一般的贵。
9 z% A- b$ m. S9 H$ s5 j不错的还有 WMW 的。以前是民主德国的国内叫黑克特,费里茨。后来变成罗马尼亚的了。质量如何我就不知道了。
' A3 F/ d* o& S7 g' ~国内的 特别是近几年的都是LJ 了。( q5 Q6 _. B6 W! H( C1 w( K4 S
正规的导轨磨床,一般是工作台是静压和滚动复合结构,都非常的结实,刚性远远强过龙刨。而且技术先进的大厂都有用机床本身弹性变形实现微量进给的机构。而且工作台底下的驱动齿条是双排的,电机是直着放的。外观跟龙刨明显不同。

评分

参与人数 1三维币 +3 收起 理由
渔樵 + 3 应助

查看全部评分

发表于 2007-1-9 18:38:12 | 显示全部楼层 来自: 中国浙江宁波

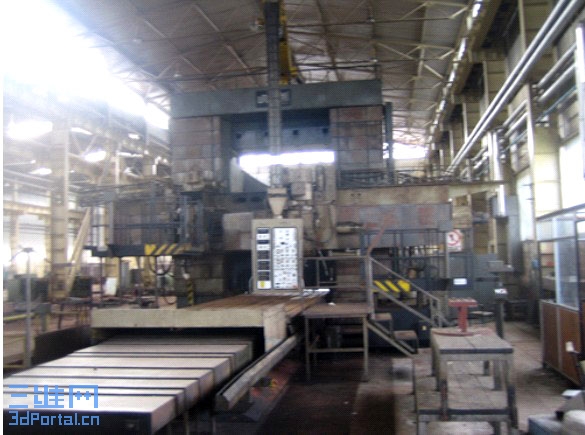

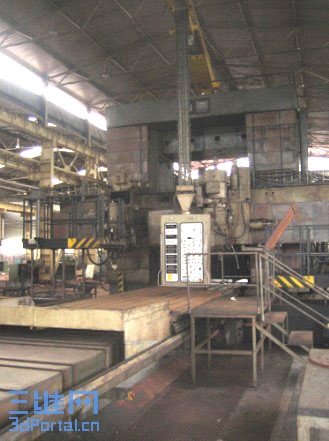

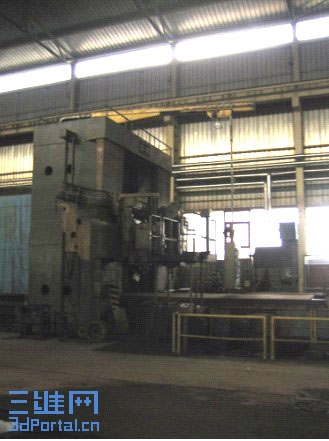

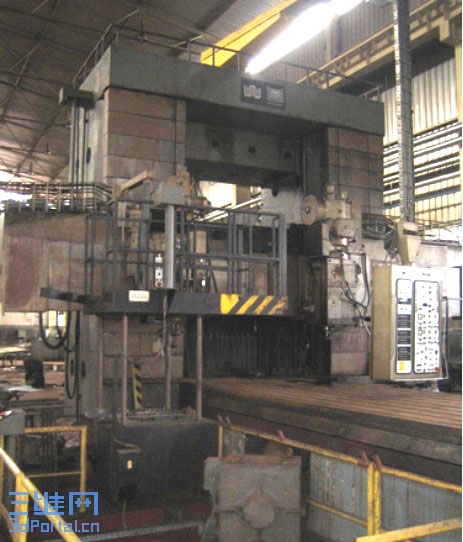

这个就是导轨磨了,中午到车间照的不是很清楚。这台是WMW 原装的数控型号。 86年购买,原民主德国制造。质量做工暴好。加上我们保养到位,至今只修理过3次。液压站有些问题此外就是东德的电子技术有些落后,光是CNC 的电子计算机就有两个大柜子。里面软件乱过一次,是我第一次见到Dos 3.

评分

参与人数 1三维币 +5 收起 理由
渔樵 + 5 详细、热心应助!

查看全部评分

发表于 2007-11-10 09:54:17 | 显示全部楼层 来自: 中国江苏泰州

导轨磨床图纸

本人也想要,301779@163.COM
发表于 2007-11-10 10:02:54 | 显示全部楼层 来自: 中国浙江宁波
国内用的好一点的导轨磨都是原装进口货,不会有图纸带来的。; E9 k, c8 W5 g. }! P* C5 q

/ @( M7 r6 J, m% b& j. {                国内的机床工业欠缺这种机床的技术,差距很大的。
发表于 2007-11-10 11:30:29 | 显示全部楼层 来自: 中国江苏无锡
为什么导轨磨床做的最好的是德国的瓦德里希,其次是意大利的一家公司,其实核心就是两部份磨头和床身导轨液压系统。现在很多瓦德里希导轨磨都是上海机床厂生产的床身加这两部分组成。导轨磨床上加工出的上下导轨其贴合度必须达80%以上,且分布均匀,这一点各个国家都能做到,中国的导轨磨也能做到,但机床能长期一直保持这种精度,做的最好的也只有瓦德里希独此一家。
发表于 2007-11-10 15:34:57 | 显示全部楼层 来自: 中国浙江宁波
意大利出的我只见过很少的用户在用 favretto的,上海机床厂就有一套。但基本上都是尺寸中小的。  p( F4 L; q0 h0 c' W$ }+ J
                 目前最多的就是我说的那两个牌子。 至于上海机床上制作了什么部件现在不清楚。我们的两台设备都是原装进口的。6 w* w+ K6 X6 ?

, p  G1 {1 ]7 Z/ V" I 我觉得大型机床,在国内厂家制造床身不太核算,因为毕竟海运费用太高,而且国内铸造技术不是很过关,特别是大型机床铸件。
# T! m& }  E) p! i
5 ~9 O4 V2 O' \) u& V' J; C5 b# r1 J8 A: b  L[ 本帖最后由 YINDONG411 于 2007-11-10 15:42 编辑 ]
发表于 2007-11-10 16:29:42 | 显示全部楼层 来自: 中国江苏无锡

回复 13# 的帖子

上海机床的以前有一批。是卖给国内的,现在是否有不清楚。制造这种大型铸件不需要什么技术,只要有这么大的铸造设备和这么大热处理炉。导轨磨这种制造机床的机床,导轨是人工铲刮出来的,德国人嫌他劳动量太大也是上海机床厂做的,说白了中国就是做一个床身(床座,立柱,横梁和台面)以及导轨的铲刮。
发表于 2007-11-11 18:37:13 | 显示全部楼层 来自: 中国黑龙江佳木斯
导轨磨床也有湿磨和干磨两种,湿磨相当好,可以清除热应力变形的影响.
发表于 2009-10-17 11:08:10 | 显示全部楼层 来自: 中国浙江嘉兴
高人啊,长见识了
发表于 2010-2-25 15:33:35 | 显示全部楼层 来自: 中国上海
门外汗提问,导轨磨床是不是就是平面磨床啊?瓦德里希提供的磨床属于平面磨床吗?
发表于 2010-2-27 21:44:47 | 显示全部楼层 来自: 中国贵州黔南布依族苗族自治州
险峰机床厂专业生产导轨磨床,是与瓦德里希合作生产。www.xfmtw.com.cn
发表于 2010-3-31 16:25:26 | 显示全部楼层 来自: 中国北京
请问哪位高手,上传一份龙门磨的液压原理图看看
发表于 2010-5-18 16:24:08 | 显示全部楼层 来自: 中国江苏常州
门外汗提问,导轨磨床是不是就是平面磨床啊?瓦德里希提供的磨床属于平面磨床吗?
3 B3 z6 C5 F9 i1 ?9 G同样是门外汉提问一下
发表于 2010-5-20 20:47:36 | 显示全部楼层 来自: 中国山东威海
想D一个吗,
发表于 2010-5-21 07:22:27 | 显示全部楼层 来自: 中国浙江台州
导轨磨顾名思义应该是磨导轨的吧,其实我也没见过
发表于 2010-5-21 09:36:03 | 显示全部楼层 来自: 中国江苏常州
磨导轨的。。。?
发表于 2012-2-23 10:59:26 | 显示全部楼层 来自: 中国广东珠海
导轨磨是用来磨机床的导轨的) \! r( T& W3 [! E9 F
所以要求比普通平磨高、大0 o8 H* A8 O: r
并磨头要可以摆任意角度以合导轨的设计角度,
发表于 2012-2-23 17:35:02 | 显示全部楼层 来自: 中国浙江宁波
现在的也有国产的,只是要订做呀
