这图怎么画

kszgf

我是刚学的，请叫一下：

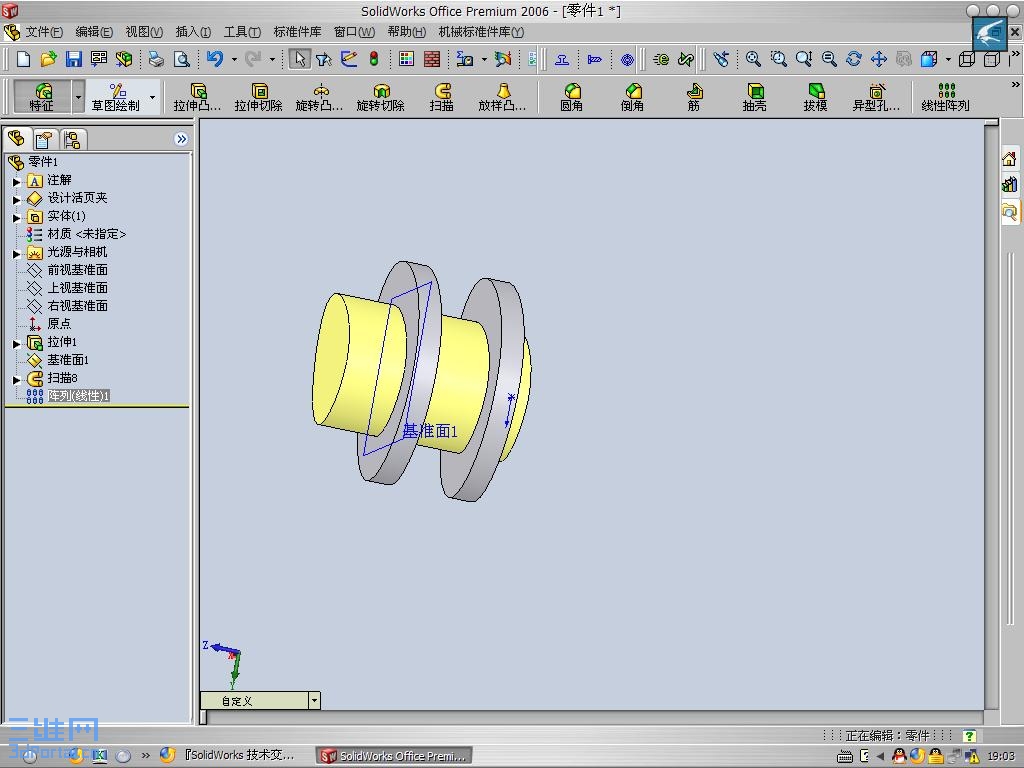

黄色是机体，灰是是一个方向的加强筋，我想做的是沿机体表面与灰色的筋相垂直的筋！
. d* S" |; K3 a; A, W
8 h7 p3 S/ j7 r4 }6 s0 S  _5 ~
不好意思我没表达清楚，基体不是圆的，多边形拉升！
红色和白色是筋！
7 ^# @( \1 E' x2 v. B
7 l, ~" V' y8 W5 c( b4 W[ 本帖最后由 kszgf 于 2006-12-20 19:23 编辑 ]

xuhongejo

原帖由 kszgf 于 2006-12-19 19:08 发表
: r4 `" J: m; T: ^. Q& m( n( S! ^我是刚学的，请叫一下：
) n& v- y! G; N- Z黄色是机体，灰是是一个方向的加强筋，我想做的是沿机体表面与灰色的筋相垂直的筋！

5 v" r! K$ d) ~直接用特征筋板功能就可以，每本教材里都有。

雕刻爱情

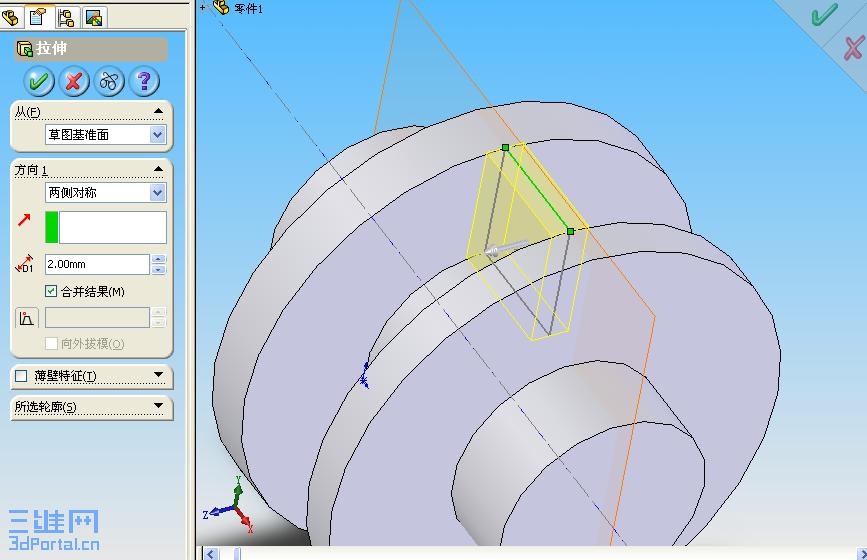

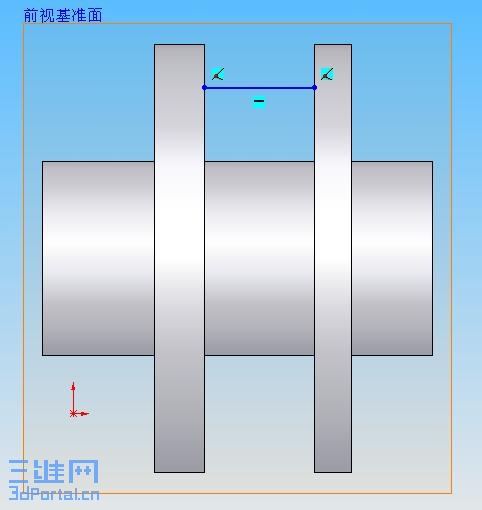

2楼的所说的特征筋在这里有限制，就是所画的筋横断面应该不超过两个灰色筋的截面，否则画不出来。操作可以点特征菜单里面的筋命令，在两个凸台之间画一条线，如图一，不可在半径上，否则画不出，画好后点筋命令，使宽度保持在凸台界面内，则可画出。
, m0 |& C$ ?3 N+ g6 [另外，不妨也可拉伸一下
& G- Z. f: z1 ?( _- s
) A; S+ y# j* v9 J5 Z0 ]4 i2 ]8 w; S[ 本帖最后由 雕刻爱情 于 2006-12-20 08:43 编辑 ]

shell3504

这个拉一下就可以了！

雕刻爱情

你把三视图都发上来吧
