用AutoCAD2007试做几个常见模型

moonguy · 发表于 2006-12-13 09:47:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

经常在其它版块见到有人发布各种三维模型，觉得用CAD做也不会太难，只是很少有时间去琢磨。昨晚试做了几个，水平有限，时间仓促，模型不够精细，拿上来想与大家讨论一下建模思路，希望大家有时间分享各自的建模思路。

这个盘子的简单建模步骤:

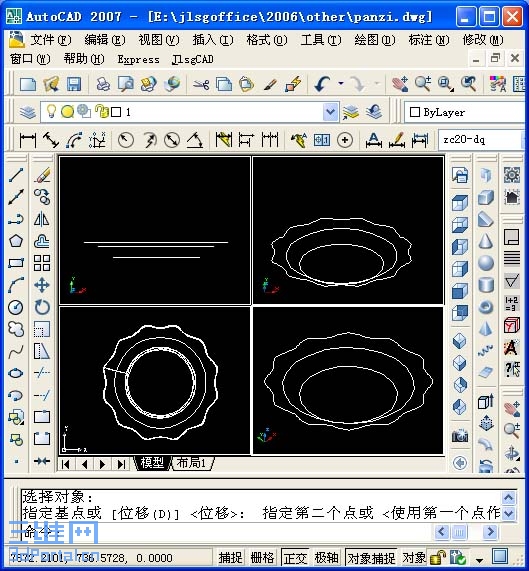

1、按图建立二个圆和一个闭合的多义线，做为三个基本放样截面，采用截面、平滑方式放样成实体。

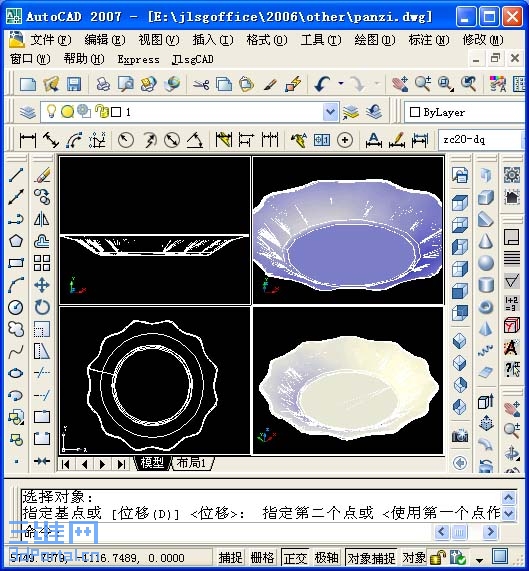

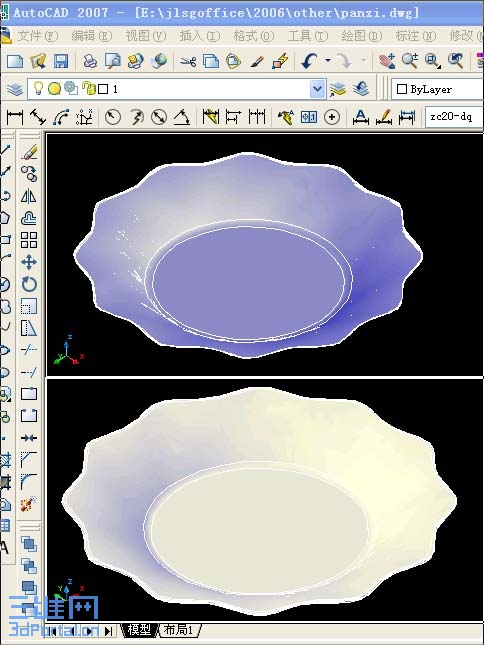

2、对底边进行圆角，利用抽壳命令，得到盘子形状(个人觉得输入负值好一些)，再对上边缘进行圆角。

[ 本帖最后由 moonguy 于 2006-12-13 09:54 编辑 ]

moonguy · 发表于 2006-12-13 09:48:55

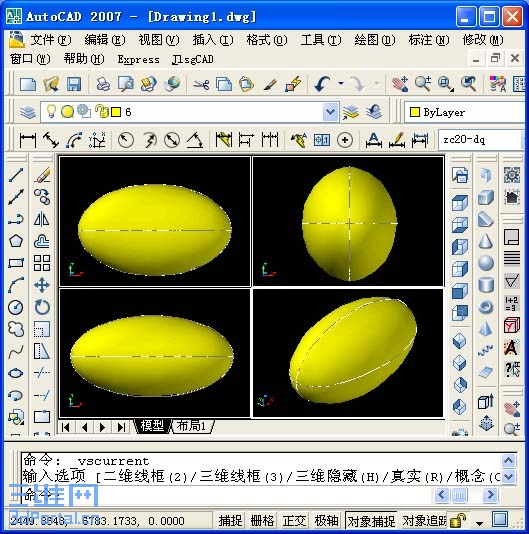

用loft放样命令，

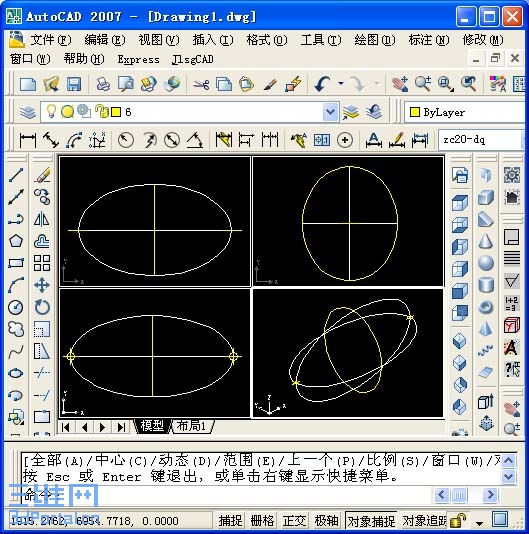

截面依次是黄色的点、椭圆、点；
导线是白色的四条椭圆弧；

moonguy · 发表于 2006-12-13 09:50:14

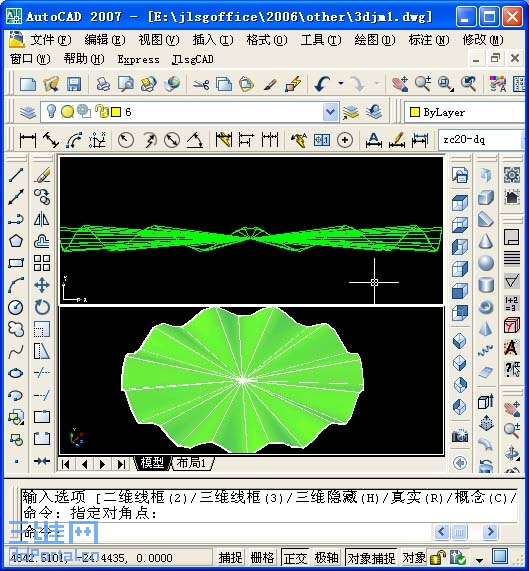

这是利用一个经过拟合的闭合3dpoly和中间点，进行直纹曲面的建模。

moonguy · 发表于 2006-12-13 09:51:12

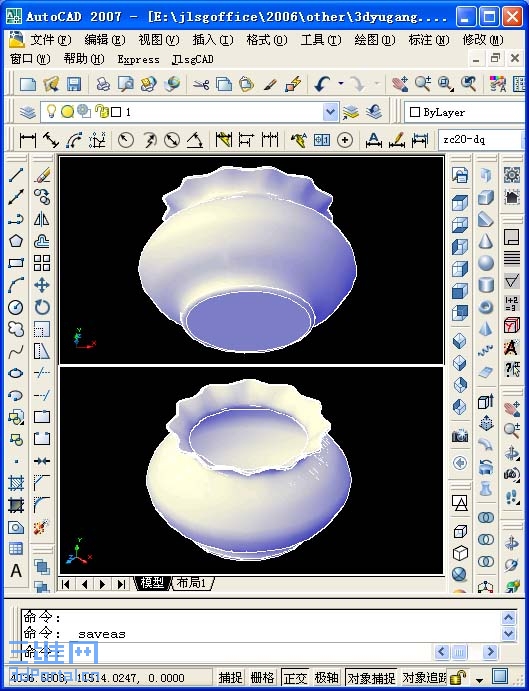

这个建模思路和盘子差不多，只是在抽壳的时候出现错误，后来以做了一个小实体，用布尔运算掏空了，呵呵，剩下的就是圆角处理了。本想做以前一个贴子里的鱼缸，感觉思路不对头，希望各位有时间指点一二。

sl2000v · 发表于 2006-12-20 15:58:38

谢谢分享，有视频就好了，让我学习一下

sianfox · 发表于 2006-12-20 20:50:14

很漂亮啊

sxslxybbs · 发表于 2006-12-20 21:09:27

是啊！把制作过程！放上来！大家共巷一下

zbin1978 · 发表于 2007-3-20 15:37:45

是呀,好资料请详细解释一下吗,,分享快乐呀

新洁电子 · 发表于 2007-3-20 15:40:08

学到不少东西,非常感谢.感谢共享

woodmanben · 发表于 2007-3-20 16:12:56

谢谢只是有些过程还没有搞清楚

yinshuanghu · 发表于 2007-3-20 21:04:41

个人觉得要画三维的东西还是用Pro/E或是UG之类比较方便快速一点

zhaohongyan · 发表于 2007-3-22 09:09:50

制作过程制图步骤能写清楚些就更好了

dellxp · 发表于 2007-3-22 16:38:33

楼主的三维功底深厚啊

xibeilong · 发表于 2007-3-22 16:58:22

过程比较详细的，这个自己也可以试一下的。

6855299 · 发表于 2007-4-1 13:52:01

什么叫采用截面、平滑方式放样成实体．能说的清楚点吗．我的ＱＱ３１３６６９１７８

jilongshen · 发表于 2007-4-1 15:40:19

比2004的多了好多功能，有空下载一个试试。

liuyonghui113 · 发表于 2007-4-2 19:50:06

楼主好厉害啊
  能不能把思路说的具体点哦
   偶是从事机械非标设计的刚毕业不久
   想学学谢谢哦
