草绘时，将草绘截面从文件（dwg文件）导入的问题?

yzliujian · 发表于 2006-12-9 16:13:51

您需要登录才可以下载或查看，没有帐号？注册

x

草绘时，将草绘截面从文件（dwg文件）导入的后，截面的弱尺寸太多了，很乱。不知道有什么办法解决。直接在草绘里画就没有那么多的弱尺寸数据。

但是很麻烦，特别是一些标准件

[ 本帖最后由 yzliujian 于 2006-12-9 22:04 编辑 ]

sh_mrhg · 发表于 2006-12-9 20:49:27

在CAD里画图时，最好将绘图基准定在座标原点（0，0，0）处

yzliujian · 发表于 2006-12-9 21:43:08

谢谢，我试试！好人啊!

我试了，没有用啊。还是一样的.

;) ;) ;)

[ 本帖最后由 yzliujian 于 2006-12-9 22:05 编辑 ]

huasha · 发表于 2006-12-10 12:14:33

这个我碰到过，我是将cad中的图做成一个块插入，插入后只显示两个定位尺寸。但是如果移动的话还是会出现好多的弱尺寸。你试试看。

yzliujian · 发表于 2006-12-10 17:44:52

好，谢谢，但肯定是要移动的，所以没有什么用啊。

riyue · 发表于 2006-12-10 19:02:56

个人感觉弱尺寸不是什么问题,你可以不去理人它,关键是定位问题,弱尺寸是ＰＲＯ所必需的
想定位的,你可以把CAD内画一个大圆(包括所以的东东),以圆心为定位点

yzliujian · 发表于 2006-12-12 09:33:37

只好这样式，一个小小的工字钢截面，导入进来，哪个弱尺寸，是那个多哟！

945ltstone · 发表于 2006-12-12 10:00:00

原帖由 yzliujian 于 2006-12-12 09:33 发表& N, ]8 z1 S# ?0 z$ d! h
只好这样式，一个小小的工字钢截面，导入进来，哪个弱尺寸，是那个多哟！

工字形、C形、T形及多边形等轮廓在Pro/E3.0中就有现成的截面，不用这么麻烦从CAD中调用吧？

zcp68941125 · 发表于 2006-12-12 10:34:33

PROE插入二维图草绘最烦的就是线条多了，就老是出现草图不完整的提示，
SW插入效果就很好，我觉得PROE应该改进这方面

yzliujian · 发表于 2006-12-13 23:47:34

大漠孤雁版主，你说的是从标准库里调用吗？没看现哪儿有可以插入标准型材截面的地方啊？

番禺理工 · 发表于 2006-12-14 03:51:54

3.0的草绘多了草绘器调色板
可以直接用

945ltstone · 发表于 2006-12-14 08:20:49

原帖由 yzliujian 于 2006-12-13 23:47 发表
2 j5 c( Q3 ^9 Q( G; T6 `- r7 i- o, M大漠孤雁版主，你说的是从标准库里调用吗？没看现哪儿有可以插入标准型材截面的地方啊？

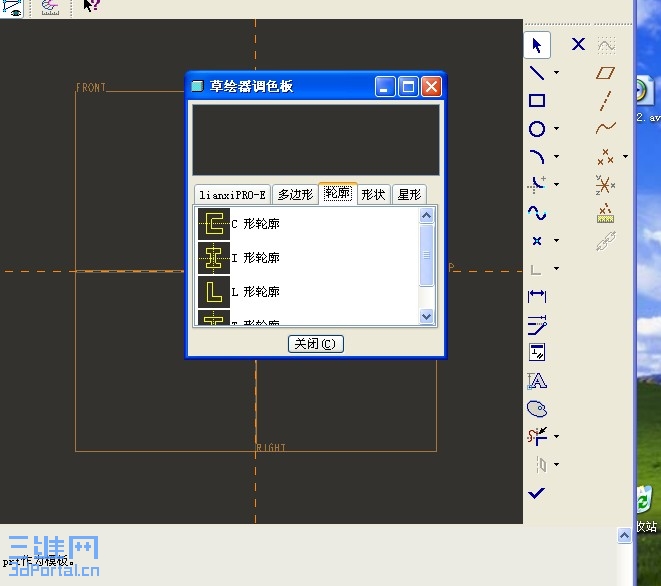

在3.0版本中,进入草绘后,"草绘"菜单>数据来自文件>调色板,即可调入相应截面

xiaoma2008 · 发表于 2006-12-14 12:11:43

呵呵厉害啊
谢谢分享啊

zhaozhihau · 发表于 2006-12-15 12:36:58

上面说的只是标准件.可是遇到比较复杂的2维尺寸proe里不好做.用dwg的转过去都不能用怎么办？？

ddw717 · 发表于 2006-12-24 00:15:00

把一些直线什么的删了,重新连接一下就好了,感觉还是比较好用的

悔恨的天使 · 发表于 2007-1-2 16:47:01

熟练运用草绘里的约束和裁剪打断功能
想不要弱尺寸
最快的就是ctrl+T

sangshulee · 发表于 2007-1-3 11:29:29

太谢谢12楼了，这还真的不好发现呢，我用都是直接就调进CAD的草绘界面了，没有注意到下面的调色板：）：）：）

cjllucky · 发表于 2010-9-26 18:00:06

呵呵，其实pro/e的草绘挺方便的，比之于CAD要好多去了，熟练后你就会知道的了

liuyouzhon · 发表于 2010-10-4 15:37:41

从外面导进来的图最好放在一个单独的草绘里面，要拉伸的话再新建一个拉伸特征然后选择边使用就行了。这样不会出现导进来的无法封闭，改起来很困难的局面。
