不会画的图~~~~~~

ctww · 发表于 2006-12-1 10:40:46

您需要登录才可以下载或查看，没有帐号？注册

x

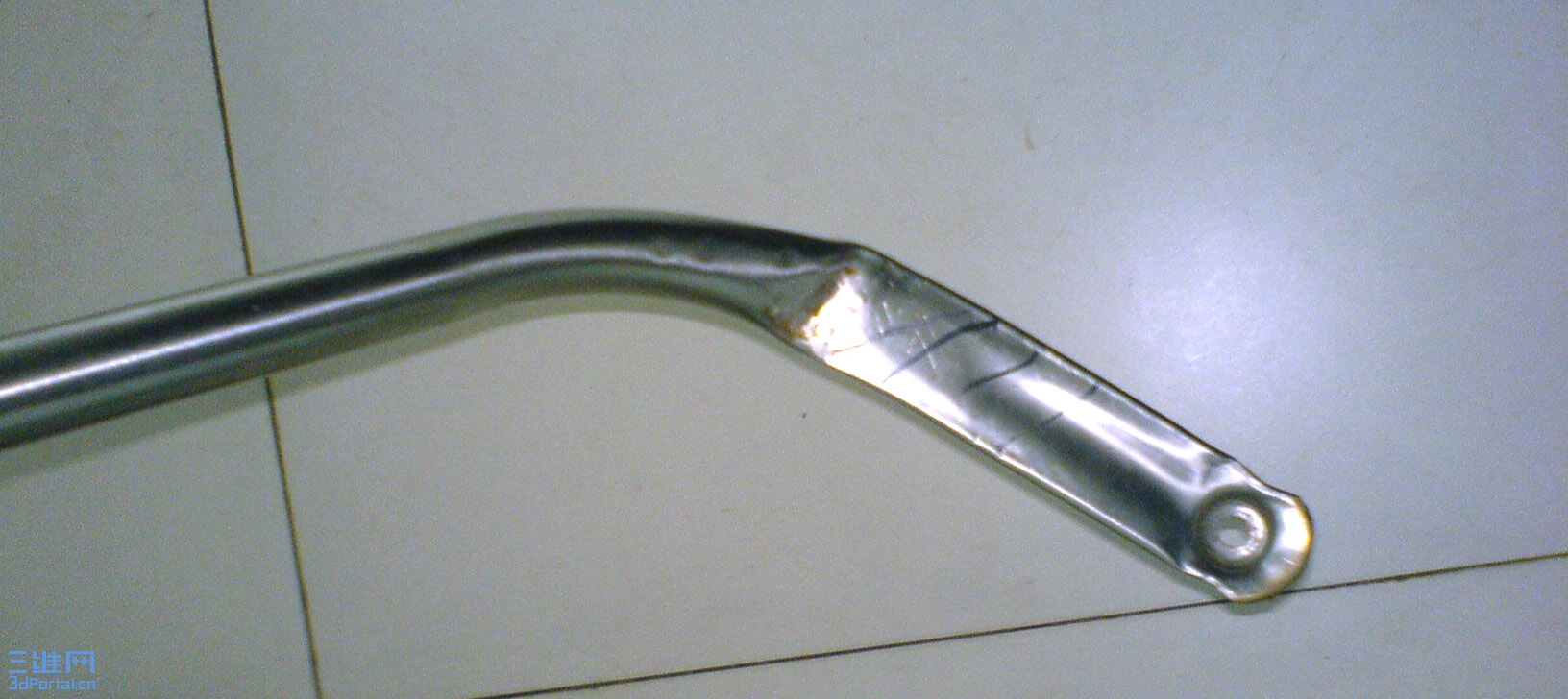

请问这个图怎样画的啊~~~~
就是原来是圆管再压扁它再弯~~~

lcshjsb · 发表于 2006-12-1 10:45:29

我也不会,请高手指点!

zk0533 · 发表于 2006-12-1 13:19:17

放样加引导线就可以的

ukqsb1 · 发表于 2006-12-1 14:55:14

放样,注意引导线的分布

sxcdfv · 发表于 2007-3-4 14:55:56

<img src="http://a540.ac-images.myspacecdn.com/images01/27/l_1386f32a12245edbdcbbd253988a8c03.jpg" />

现丑啦

ycyyang · 发表于 2007-3-23 13:19:22

先画好引导线，再画变化的截面，最后用叠层拉升

hanyujie121 · 发表于 2007-3-23 15:28:31

楼主可以先扫描成圆管然后在特征里选择变形命令选择曲面推进就可以实现这个零件了
