|
|
发表于 2006-11-20 23:53:39
|
显示全部楼层
来自： 中国河北唐山

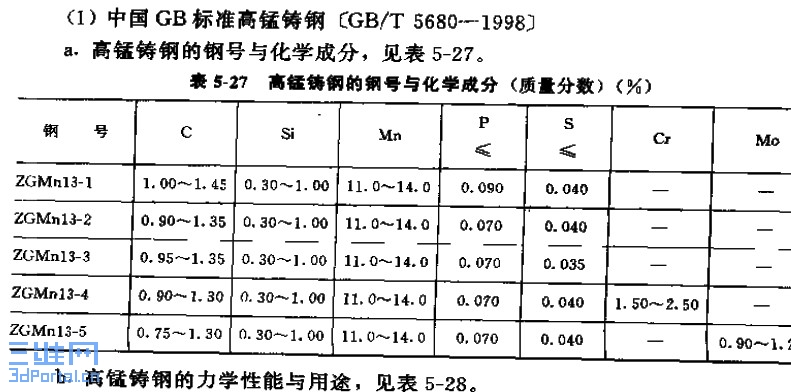

G-X120Mn12,相当于我国ZGMn13-2，可选用D266焊条。
* R' @ n" u: D# gD266
5 X5 V1 I. f5 o. |4 D# h: \/ Q8 R F符合： GB EDMn-B-16$ x. c# c# N* o& t
相当： AWS EFeMn-B
: O: B5 R% o8 V: `8 a8 J产品说明4 ^" R% g+ B9 q* y* E/ G" l
- B5 _/ I$ q% S* \9 } D266 是低氢钾型药皮的堆焊焊条，可交直流两用（交流焊时，空载电压不低于 70V ）。由于焊缝金属中添加了铝，从而提高了抗裂及耐磨性能。堆焊时宜用小电流，窄道焊，并趁红热时立即捶击或水淬，以减少裂纹倾向。焊缝金属为奥氏体高锰钢，具有加工硬化，坚韧和耐磨的特点。& C% e6 Z$ U0 z
7 C Z0 w7 v" {& C/ U+ ^# {' z
( D- I0 R% C% ^; n0 R产品用途/ j6 Q5 F O( `! p! ^% b5 [
) _, w3 c! J0 F0 \
用于各种破碎机﹑高锰钢轨﹑道岔﹑漏斗﹑推土机等受冲击易磨损部分的堆焊。
+ V. j6 N; E; B- q1 u$ s, I# K K- b# h3 M. L9 y- |
堆焊层金属成份 ( % ) % z4 N& Q5 A0 w9 U4 z9 S
# K4 x1 |1 j w t7 {C % G' m6 F/ O& Z% f3 a3 Y- \' j1 \
Mn
- m" @0 a5 a% @ Si 0 s$ @4 z7 l7 P& L! ]
Mo 5 `# D9 x0 H- l# Z/ c" O
其它元素总量 + j+ \0 j9 E$ U3 k# k' B) a4 F$ v
: U O4 R* z$ r5 B" i) v) I≤ 1.10
- p) O* h9 Y5 q/ e' r 11.00-18.00 1 ]' d8 y4 b$ |) w5 M
0.30-1.30
, C8 D, r& b7 T9 \ ≤ 2.50
+ G! e5 i5 Z4 E) k q ≤ 1.00 ( F8 H: X* X9 U4 [0 z. V
: e! \5 |- z' q. _( ^" y
/ L x9 U- ^9 R3 S堆焊层硬度： HB≥170 % X' o3 H3 `+ F
+ l4 f5 Q- G) W7 [
参考电流： ( A C 或 DC + )
x6 U% q# ]' { l/ c3 M* T2 k: k/ ~
焊条直径（ mm ） 2 P' i! @; y" n9 w; S0 Z
3.2 " c* z# @5 z" P0 s* J9 T
4.0
- x" F6 X, ^- k+ h C 5.0
" f+ `+ W( z2 g 7 x& r( r' ?& m: _( g( `" C: f
焊接电流（ A ） . ]- L6 q% R, a- q, w* Y8 s; }
70-90
0 n n1 g- a) G2 w8 t 100-140
- C) L# Q! {5 T0 z 150-180
7 A, \2 E. |+ b6 Q4 n
5 F" f; F5 G: y% n. |6 v, F1 o( ~4 A/ Q- A3 u
7 x& `4 ]5 {& I" ]$ p$ U# G( ~
注意事项
- y7 w y K! G" H1 J+ w
+ g# T$ j( R& D4 g7 P• 焊前焊条须经 25 0℃ 左右烘焙 1小时。
* Z1 D3 @1 E5 G6 Z1 v$ p• 堆焊已磨损的高锰钢工件，事先应将疲劳层铲除或经水韧处理，或用铬锰钢焊条（如 D276）打底。5 v, p1 K9 b- n% @; a
• 堆焊时黄烟较大，应注意加强通风，焊工站在上风位置进行操作。 |
评分
-
查看全部评分
|
发表于 2006-11-20 20:56:48
楼主
