关于孔的标注

hiuhangzhe · 发表于 2006-11-14 09:22:05

您需要登录才可以下载或查看，没有帐号？注册

x

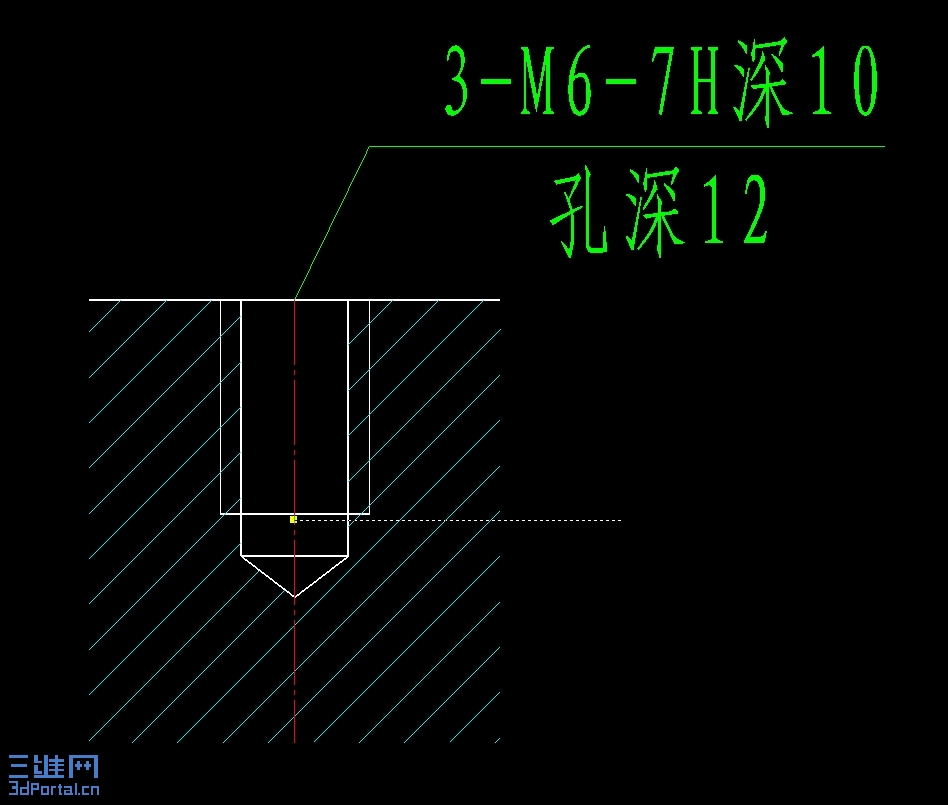

对于孔，3-M6-7H深10 孔深12 具体表达的含意是什么？？谁有关于这方面的资料给我看看，谢谢！！！

LTHJM · 发表于 2006-11-14 18:15:12

3个M6的罗纹孔，罗纹孔深10mm，钻孔深12mm，精度7H（中等精度等级）。
具体可看国家标准，《机械制图》。

小南 · 发表于 2006-11-14 19:50:31

完全正确，呵呵，相关的东西可以参考制图手册

zyjauto2000 · 发表于 2007-5-18 12:41:41

完全正确，呵呵，相关的东西可以参考制图手册

qichunyan · 发表于 2007-8-3 17:29:01

《机械制图》标准，表示为3个M6的螺纹孔精度7H级，钻光孔深12攻丝10
