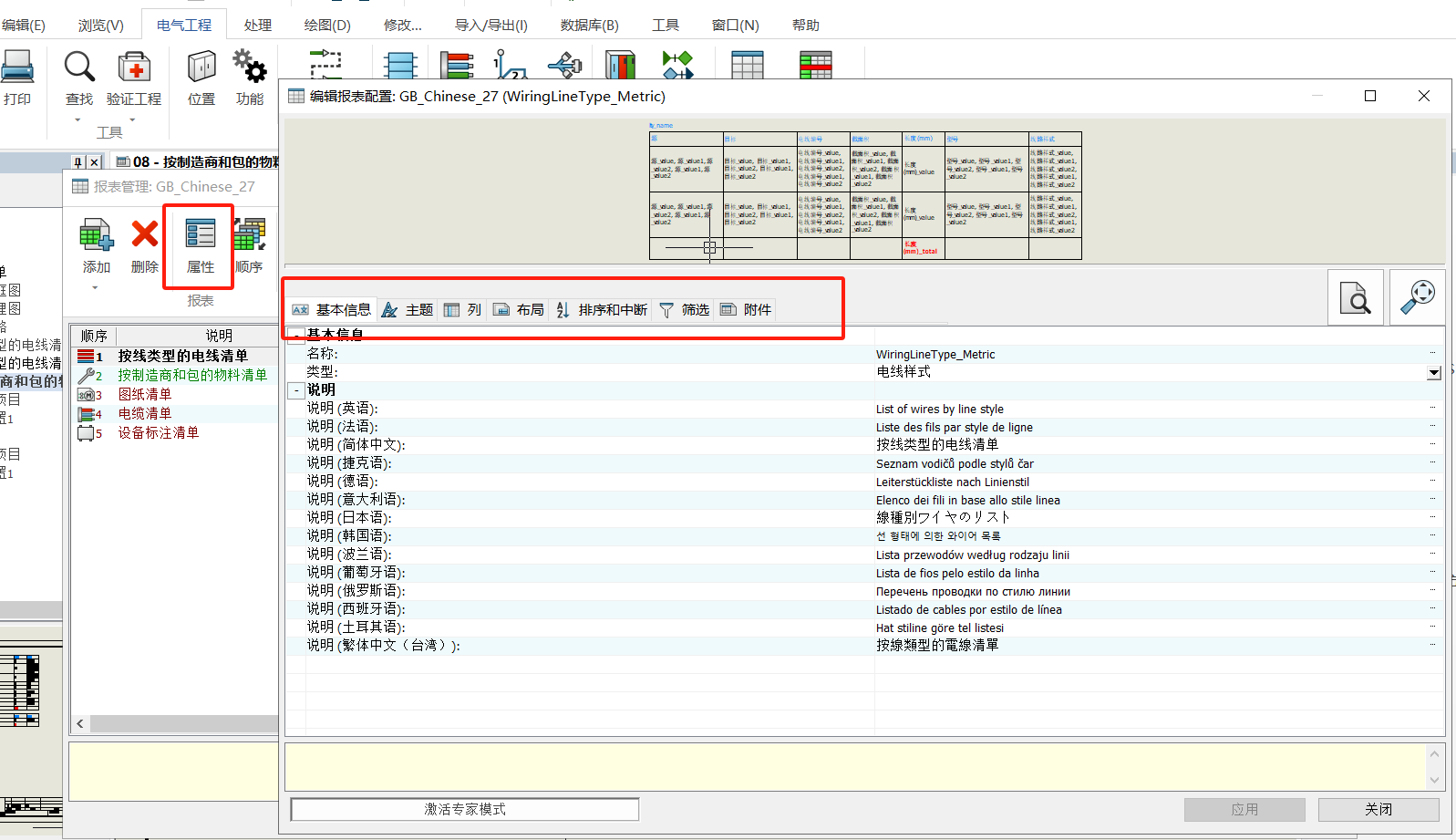

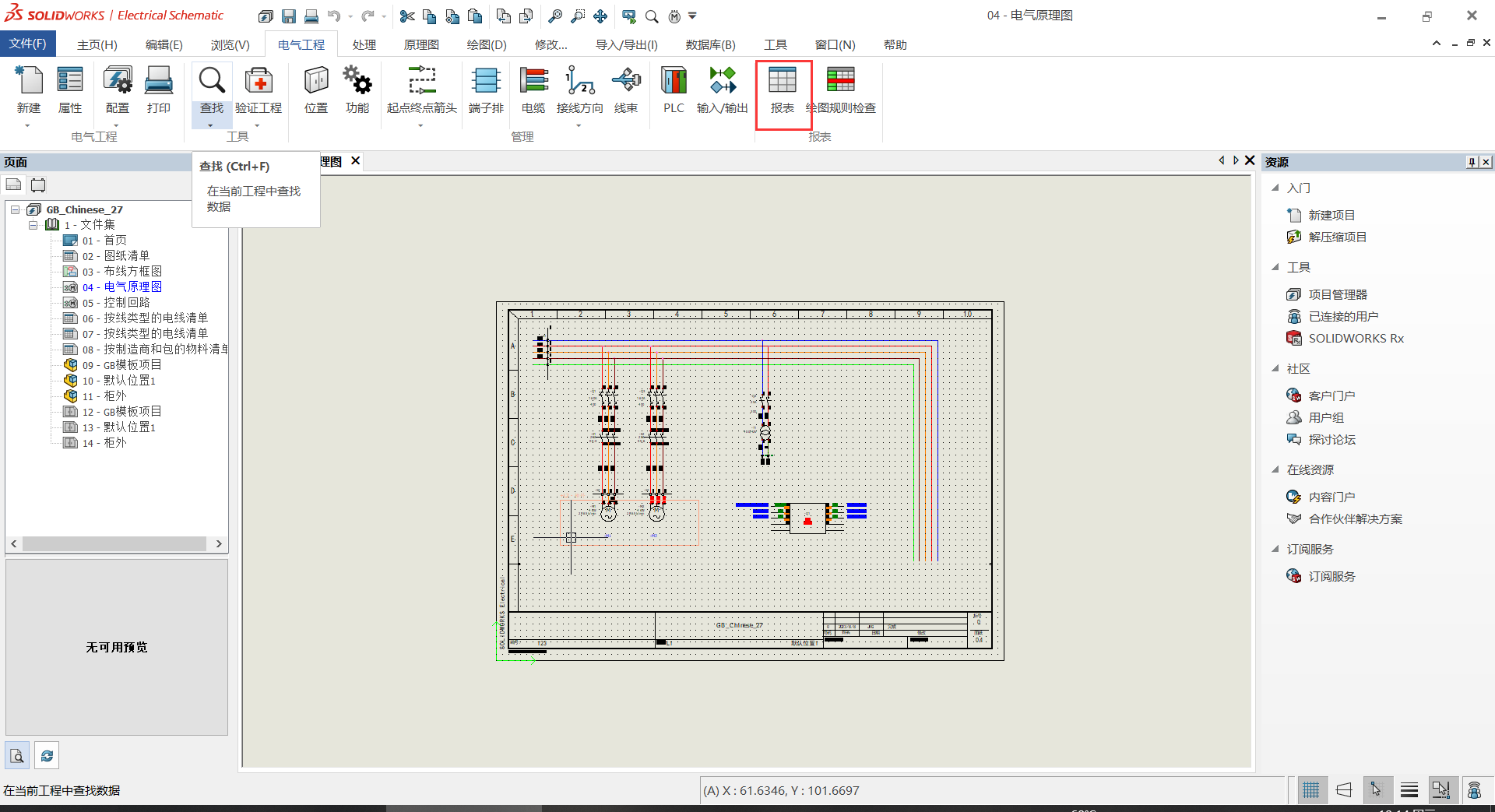

在电气设计工作中因生产需要，很多企业都会要求电气工程师在图纸中插入设备清单报表。比如在设计机柜布局的时候，在相关设计图纸中插入报表清单可以清楚的帮助了解接线、装配、调试的电气物料内容及对应图纸中的明细。 SOLIDWORKSelectrical中就可以自动创建报表并进行管理，今天我们就来学习如何实现智能报表。即当电气设计图纸设备等物料产生变更时，表格内容会自动更新，不需要手动调整。这样不仅提高了设计效率，还大大提高了设计数据的准确性，规避错误发生的风险。 在电气工程选项卡中找到报表并打开，即可进入报表管理界面对报表进行管理。 左侧窗口会出现默认的电线清单、物料清单、图纸清单，选中后右侧窗口会出现详细信息。 是的，电气工程项目默认生成的图纸清单也是一种报表，右键可以对其进行更新，更新后打开可发现项目中所有图纸均包含在其中，表格中会显示图纸编号、名称及所属位置和功能分区。 点击添加可以重新设置需要的报表类型，包括去除已有报表及新增其它类型报表，如设备标注清单、电缆清单等等。 点击生成图纸或导出Excel即可将报表输出，一般采用生成图纸的方式。这里以此为例，点击生成图纸后，我们可以选择想要出图的报表类型进行生成。 回到报表管理窗口，点击属性选项卡即可对报表设置进行自定义编辑，包括调整其基本信息、主题、列、布局、排序和中断、筛选等参数。 举例来说，基本信息界面可以设置语言及报表基本类型，主题界面可以调整标题、顶部及内容等信息的字体、高度、样式等。 其余的参数中，列界面可以通过鼠标右键或上方按键添加自定义新列并删除现有列。布局可调整报表在图纸中所占空间大小和位置。排序和中断可以设置规则来让同一图纸中的报表合并或分成多个表格，包括定义设备位置、制造商等等属性来实现。筛选可以设定条件来排除特定物料。附件可以对项目进行额外补充信息说明。 以上就是SOLIDWORKS electrical如何设置并编辑报表的方法，更多SWE相关技巧敬请期待。 K7 N8 n( [( _; K2 f
|
