如何使用SOLIDWORKS自定义属性编辑器驱动模型尺寸

南京东岱软件 · 发表于 2023-11-27 14:06:53

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由南京东岱软件于 2023-11-27 15:24 编辑

在使用SOLIDWORKS设计工作中，大家对SOLIDWORKS的自定义属性编辑器肯定不陌生，通常我们都是将自定义属性编辑器用于对零件、装配体、工程图文档属性的添加，今天给大家介绍一下如何通过填写属性编辑器的值驱动模型参数。

下面我们用一个简单的例子说明一下如何使用自定义属性属性编辑器驱动模型。

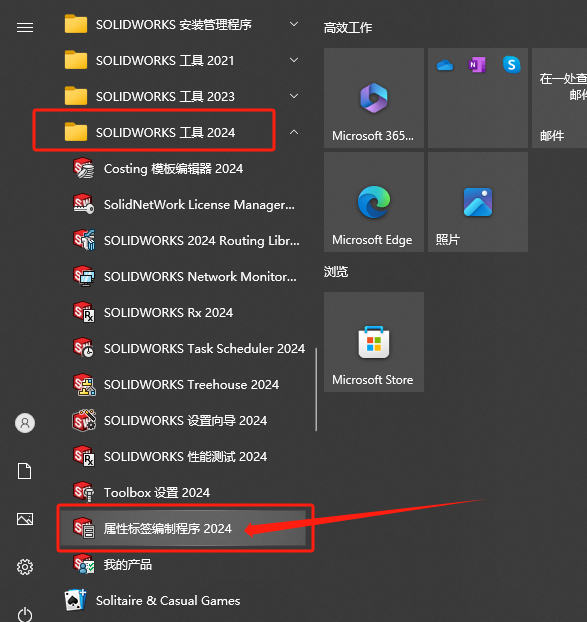

一、从开始菜单找到SOLIDWORKS工具——属性标签编制程序

二、在自定义属性编辑器中通过组框、文本框或其他类型的框完成如下图的属性值。

三、在SOLIDWORKS中完成零件建模。并在方程式中设置方程式，当然在数值/方程式这一栏中链接的是文件属性的值，我们可以通过方程式完成规则指定。

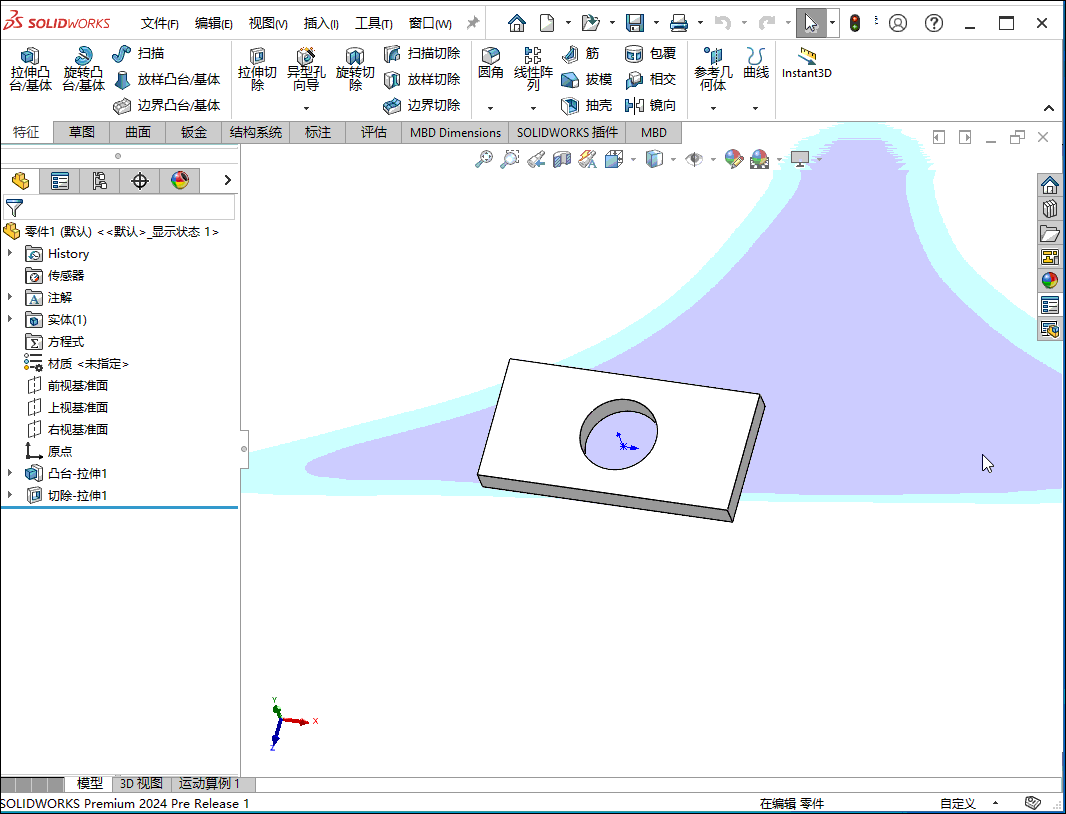

四、前面所有的设置完成之后就可以通过属性编辑器去驱动参数了，我们看一下成果吧

jkgggg · 发表于 2023-11-29 13:24:54

自定义属性编辑可以初步实现参数化控制提高设计生产效率

TH-T · 发表于 2023-11-29 14:26:11

类似于方程式应用，非常有趣的设定

DDSOFT_Howe · 发表于 2023-11-30 09:17:00

将属性做成模板应用到整个标准、类别、或类型，或者单个零部件。针对文本配置特定的属性，可以直接在配置表中键入数值

李丶伟 · 发表于 2023-12-1 10:27:48

原来自定义属性编辑器还能这么用

M.LeoN · 发表于 2023-12-5 15:14:38

SOLIDWORKS自定义属性编辑器可以快速驱动参数来完成设计

weisir-dds · 发表于 2023-12-15 16:24:29

solidworks功能丰富，操作简单
