SOLIDWORKS工程图转DWG图层映射技巧

[color=rgba(0, 0, 0, 0.9)]DWG格式的图纸在工程制图中有着非常重要的地位，工程实践中常常就需要将SOLIDWORKS工程图进行转换。对于两者之间数据衔接的妥善处理，是提升工作效率的有效手段。基于此目的，本次我们将介绍数据衔接的一个有效解决方案：图层数据的映射技巧。

, t8 V7 y4 t. l! a+ C3 D9 R6 E

5 M, s$ [0 m, j( V

主要步骤如下：

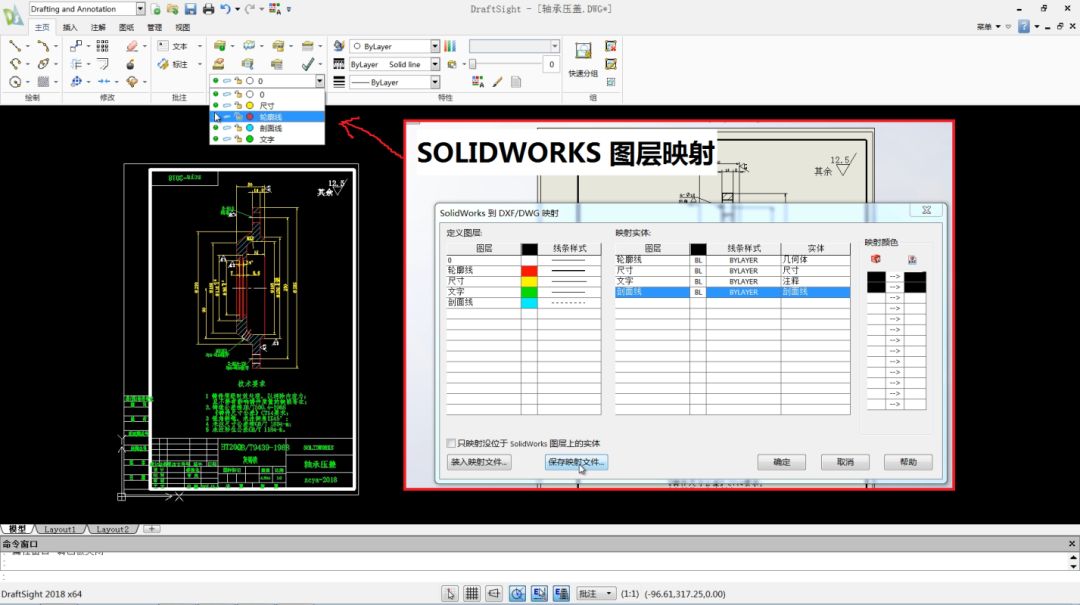

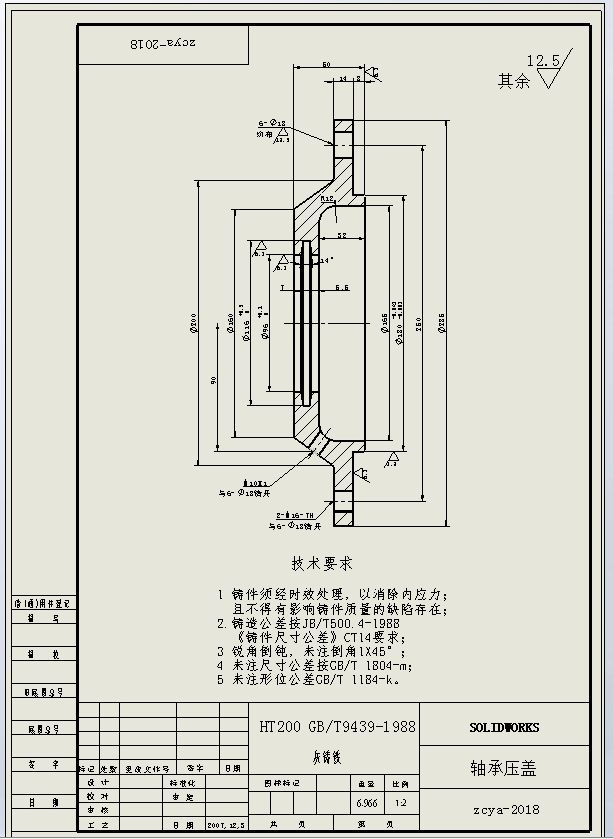

1.打开SOLIDWORKS中已经绘制完成的工程图，包括对应视图、尺寸标注、加工符号、文本技术要求、标题栏信息等。

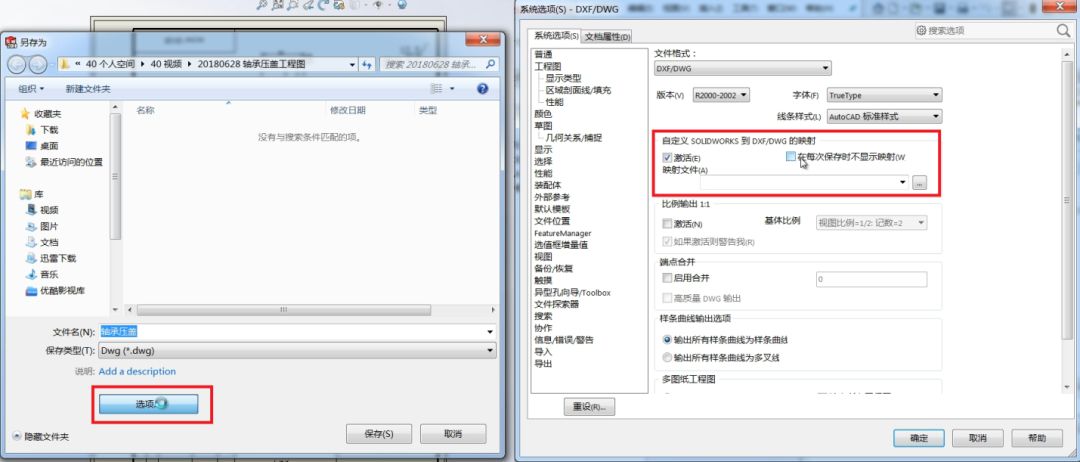

2.使用另存为，可以将SOLIDWORKS工程图导出成为DWG图纸。同时为实现图层的数据衔接，需要通过对应选项设置来实现（激活“自定义SOLIDWORKS到DXF/DWG”）。

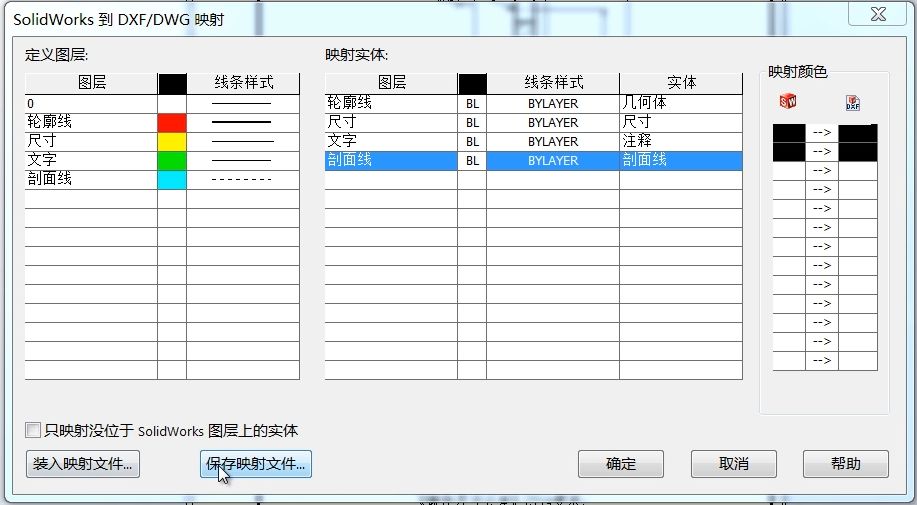

3.在完成设置后，软件出现详细的图层映射设置窗口。在该窗口中，通过“定义图层”来确定导出后DWG图纸包含的图层数量和名称；通过“映射实体”来确定导出后DWG图层对应的SOLIDWORKS实体类型。

2 o- b' H2 |; |7 t3 j1 H

更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)
